Kapitel 2 – Übersicht

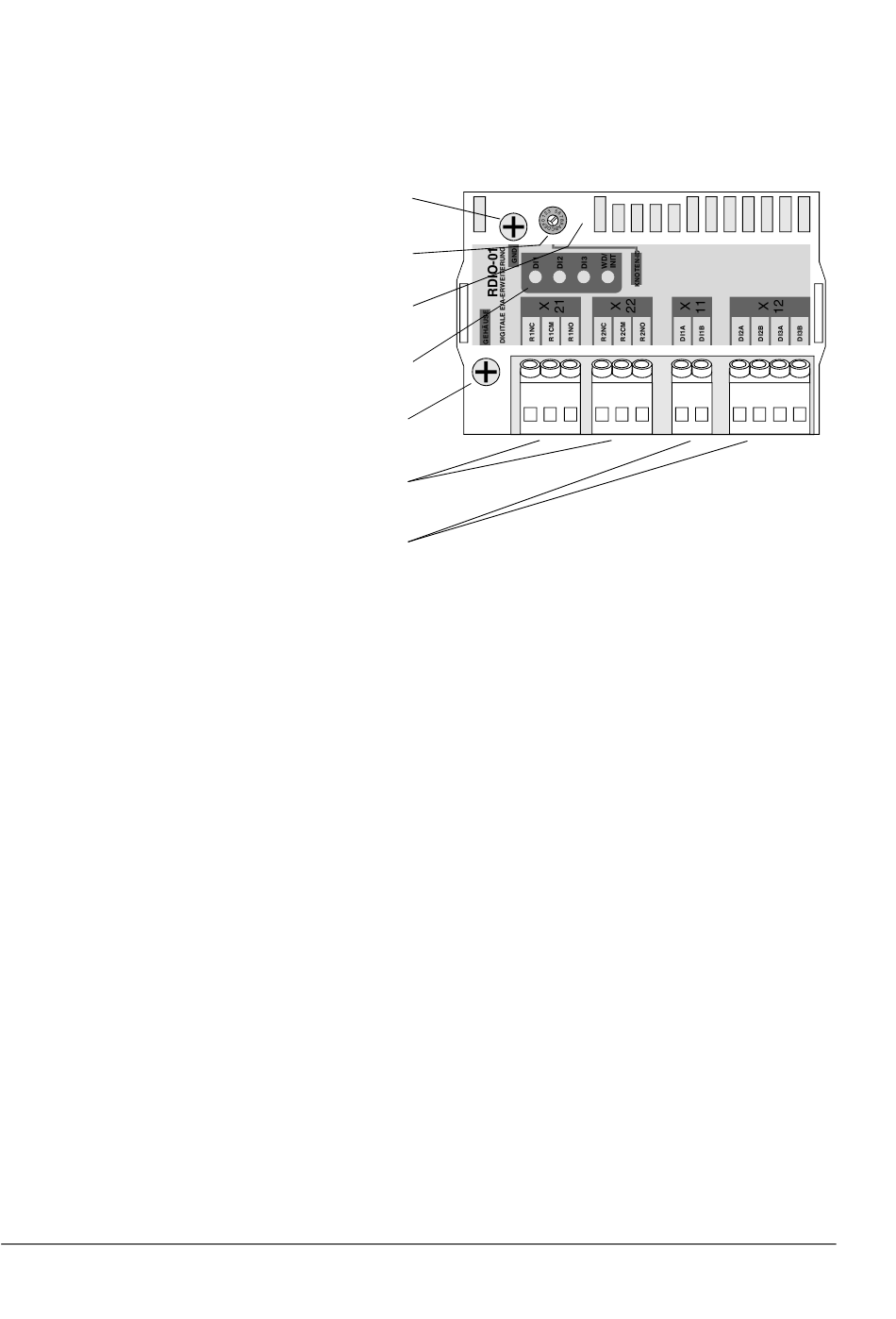

Aufbau des
Moduls
Befestigungsschraube (GND)
Wahlschalter für Knotenadresse
Konfigurations-DIP-Schalter
Anschlüsse für Relaisausgänge
Anschlüsse für Digitaleingänge
Überprüfen bei
Lieferung
Kompatibilität
2-2
(hinter der Abdeckung)
Modulstatus-LEDs
Befestigungsschraube
(CHASSIS)
(X21 und X22)
(X11 und X12)
Inhalt der Lieferung:
• RDIO-01 Modul
• Zwei Schrauben (M3×8 mm)
• Dieses Handbuch
Das RDIO-01 ist mit dem ACS 800 Standard-Anwen-
dungsprogramm ab Version ASXR7000 kompatibel.
4
1 2 3
1 2 3
1 2
RDIO-01 Benutzerhandbuch
1 2 3 4
