Kapitel 3 – Installation
Digitaleingang
Hardware-Filter
3-4
Für eine schnelle Erkennung des Eingangssignals bei
einem DC-Signal kann der Hardwarefilter des betref-
fenden Digitaleingangs mit dem Konfigurations-DIP-
Schalter (S2) auf der Leiterplatte des Moduls abge-
schaltet werden. Das Abschalten der Hardwarefilterung
reduziert jedoch die Störfestigkeit des Eingangs.
Hard-
ware-
Digitalein-
filterung
gang DI1
ON
Einge-
schaltet
(Standard)
ON
Ausge-
schaltet
Hinweis: Bei einem AC-Eingangssignal muss die
Hardwarefilterung immer eingeschaltet sein.
Hinweis: Schalter 4 wird nicht verwendet.

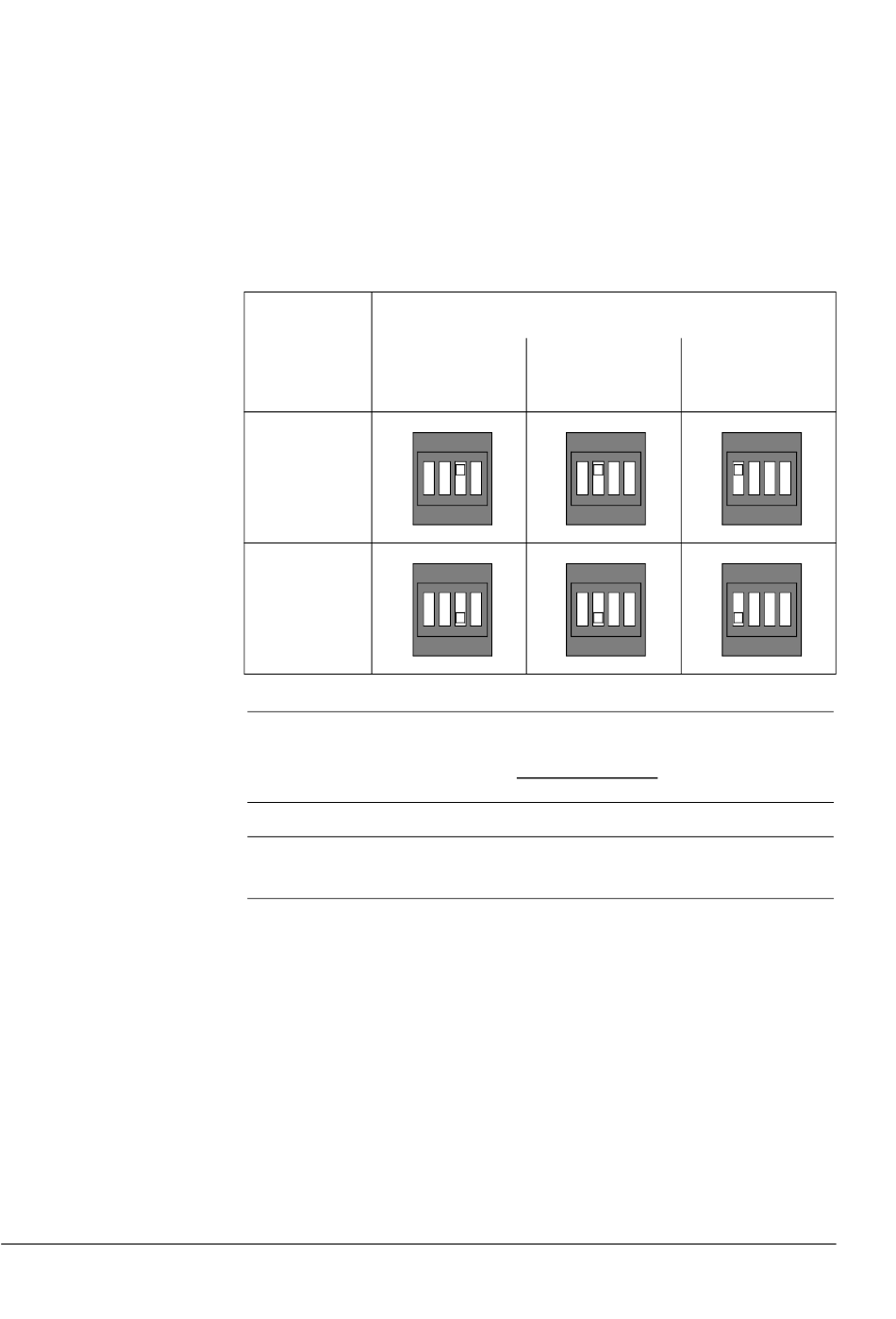

Einstellungen der DIP-Schalter
Digitalein-
gang DI2
ON
1 2 3 4
1 2 3 4
ON
1 2 3 4
1 2 3 4
RDIO-01 Benutzerhandbuch
