RDIO-01 Benutzerhandbuch
Anhang A – Technische Daten

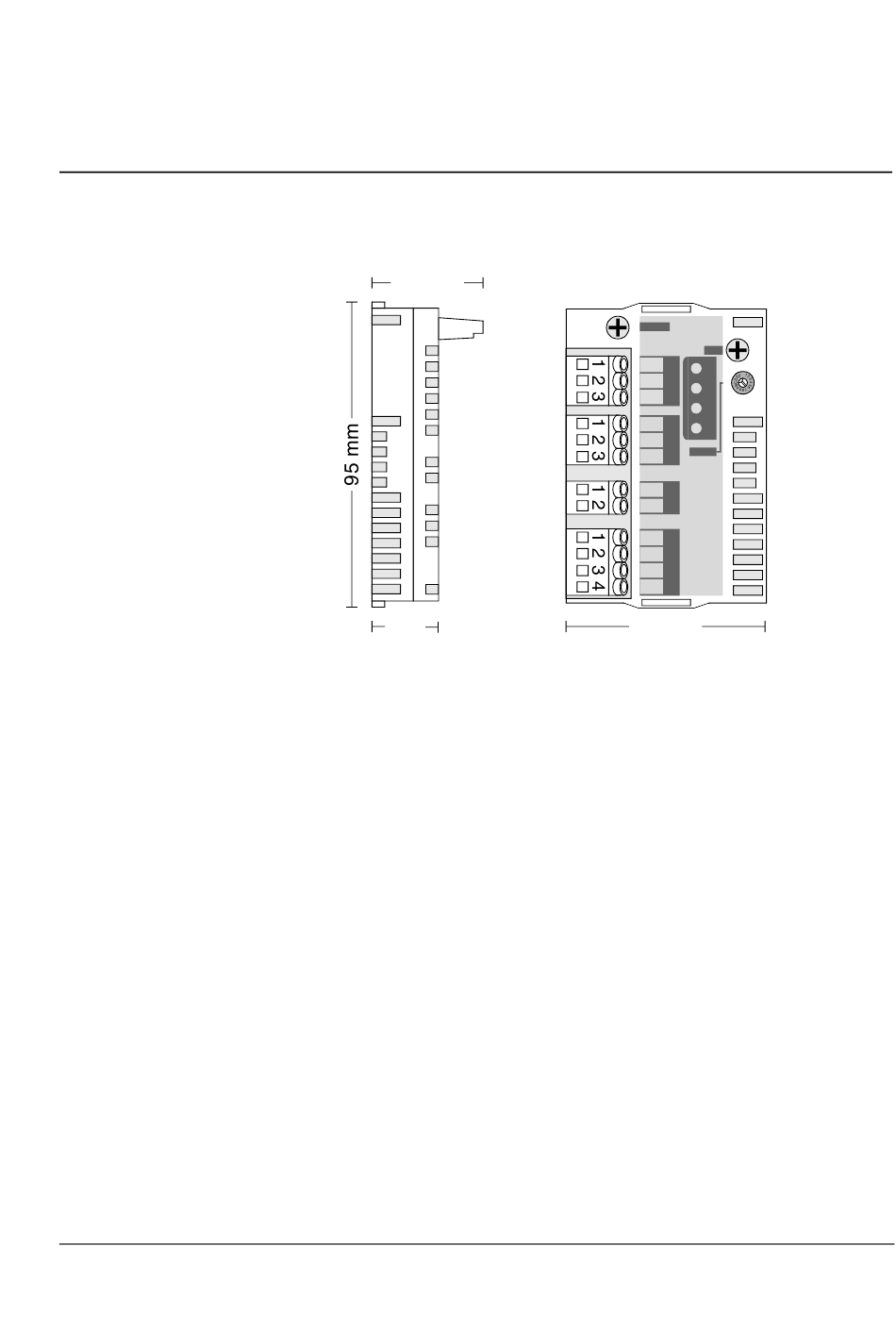

Abmessungen:
34 mm
20
mm
Montage: In einem Steckplatz auf der RMIO-Karte des
Frequenzumrichters oder auf dem externen E/A-Modul-
adapter (AIMA-01).
Schutzart: IP 20
Umgebungsbedingungen: Es gelten die im Hard-
ware-Handbuch des Frequenzumrichters angegebe-
nen Umgebungsbedingungen.
Hardwareeinstellungen:
• Wahlschalter für die Auswahl der Knotenadresse
(Bereich: 1...15)
• Ein DIP-Schalter für jeden Digitaleingang zum
Aus-/Einschalten der Hardwarefilterung.
GEHÄUSE
RDIO-01
DIGITALE E/A-ERWEITERUNG
GND
R1NC
DI1
X
0
R1CM
21
DI2
R1NO
DI3
R2NC
WD/
INIT
X
R2CM
22
KNOTEN-ID
R2NO
DI1A
X
11
DI1B
DI2A
DI2B
X
12
DI3A
DI3B
62 mm
A-1
