.6

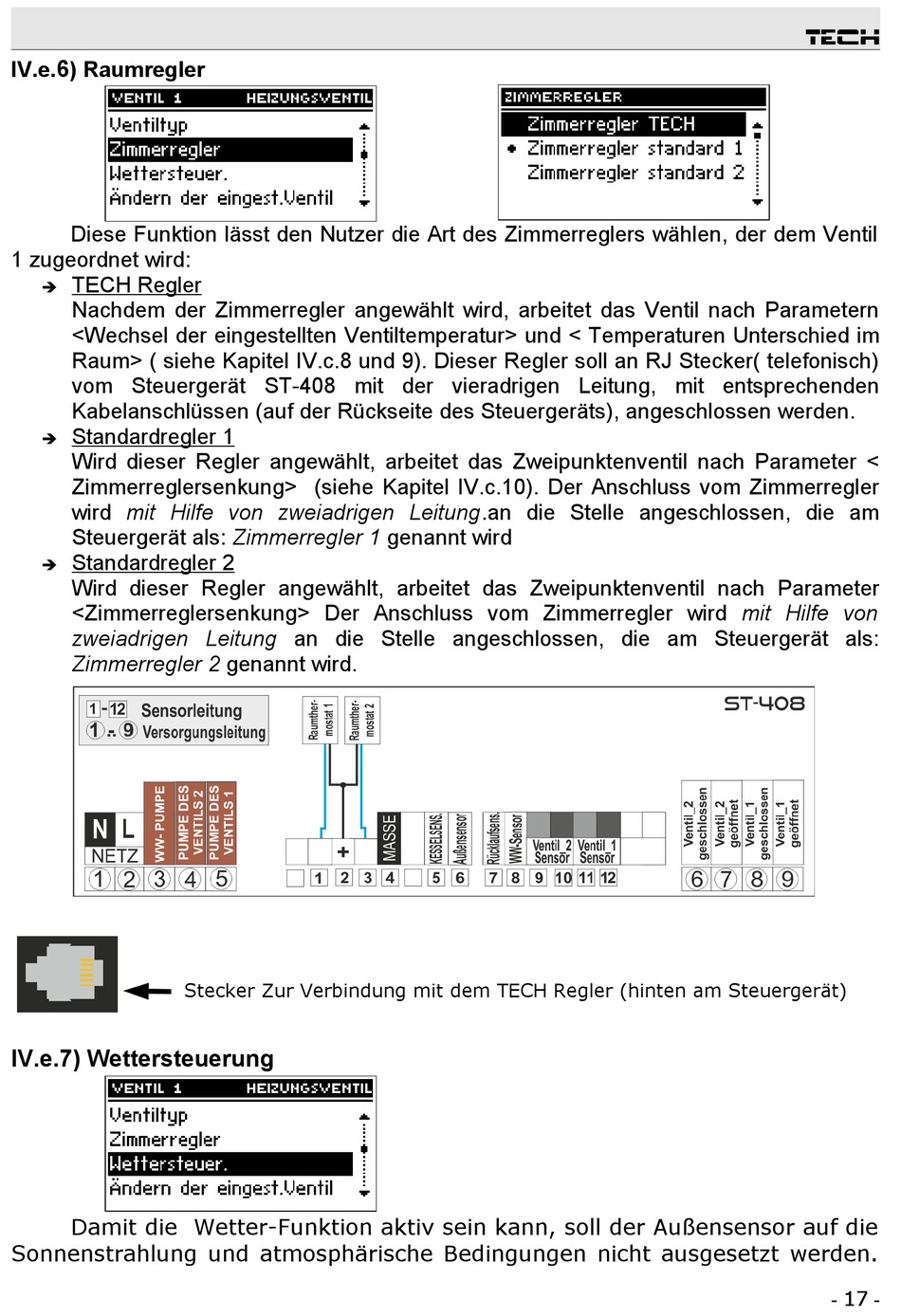

IV.e
) Raumregler
Diese Funktion lässt den Nutzer die Art des Zimmerreglers wählen, der dem Ventil
1 zugeordnet wird:
TECH Regler
➔
Nachdem der Zimmerregler angewählt wird, arbeitet das Ventil nach Parametern
<Wechsel der eingestellten Ventiltemperatur> und < Temperaturen Unterschied im
Raum> ( siehe Kapitel IV.c.8 und 9). Dieser Regler soll an RJ Stecker( telefonisch)
vom Steuergerät ST-408 mit der vieradrigen Leitung, mit entsprechenden
Kabelanschlüssen (auf der Rückseite des Steuergeräts), angeschlossen werden.
Standardregler 1
➔
Wird dieser Regler angewählt, arbeitet das Zweipunktenventil nach Parameter <
Zimmerreglersenkung> (siehe Kapitel IV.c.10). Der Anschluss vom Zimmerregler
wird mit Hilfe von zweiadrigen Leitung.an die Stelle angeschlossen, die am
Steuergerät als: Zimmerregler 1 genannt wird
Standardregler 2
➔
Wird dieser Regler angewählt, arbeitet das Zweipunktenventil nach Parameter
<Zimmerreglersenkung> Der Anschluss vom Zimmerregler wird mit Hilfe von
zweiadrigen Leitung an die Stelle angeschlossen, die am Steuergerät als:
Zimmerregler 2 genannt wird.
IV.e.7) Wettersteuerung
Damit die Wetter-Funktion aktiv sein kann, soll der Außensensor auf die
Sonnenstrahlung und atmosphärische Bedingungen nicht ausgesetzt werden.
Stecker Zur Verbindung mit dem TECH Regler (hinten am Steuergerät)
Tech
- 17 -
