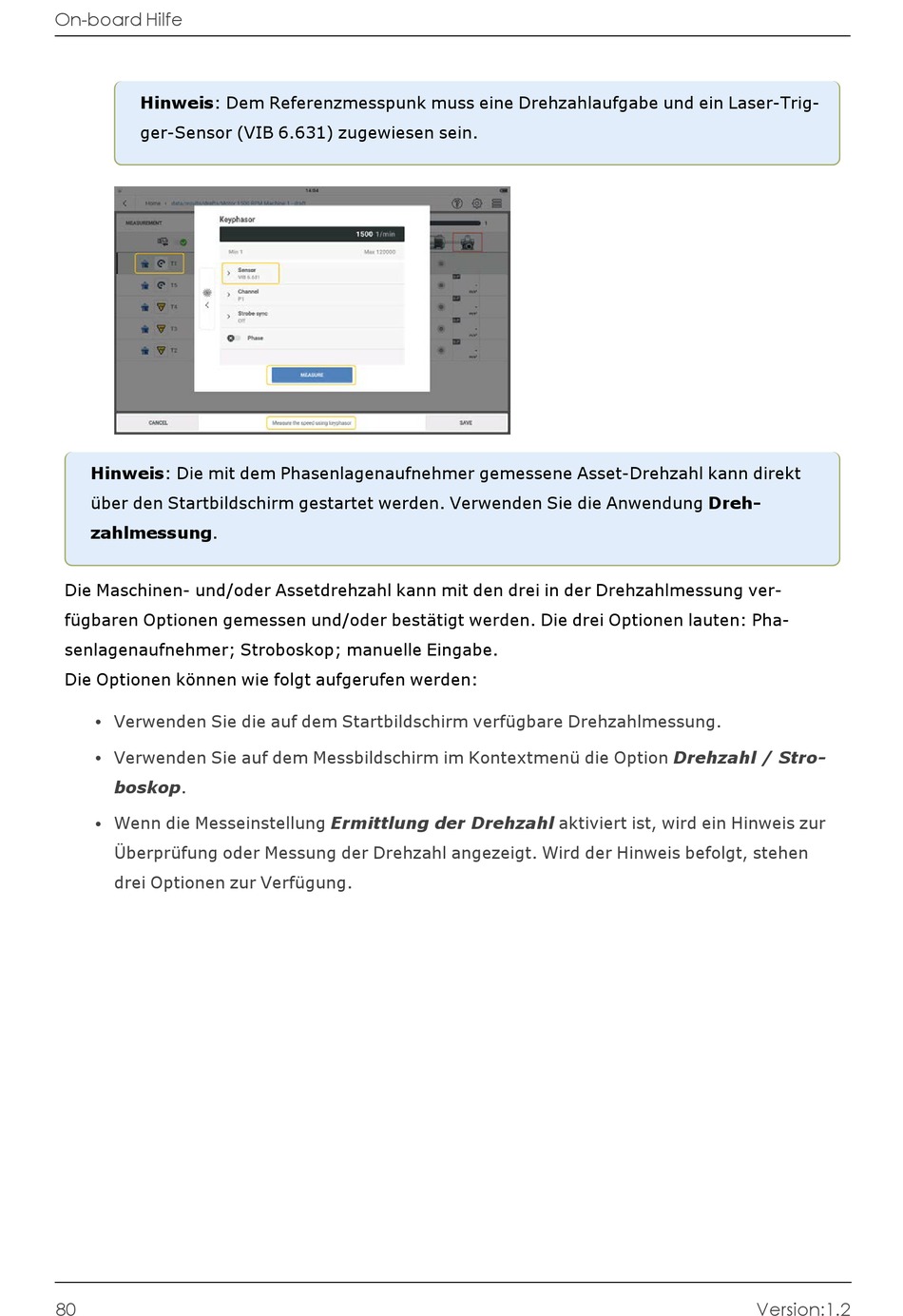

On-board Hilfe
Hinweis: Dem Referenzmesspunk muss eine Drehzahlaufgabe und ein Laser-Trig-
ger-Sensor (VIB 6.631) zugewiesen sein.
Hinweis: Die mit dem Phasenlagenaufnehmer gemessene Asset-Drehzahl kann direkt
über den Startbildschirm gestartet werden. Verwenden Sie die Anwendung Dreh-
zahlmessung.
Die Maschinen- und/oder Assetdrehzahl kann mit den drei in der Drehzahlmessung ver-
fügbaren Optionen gemessen und/oder bestätigt werden. Die drei Optionen lauten: Pha-
senlagenaufnehmer; Stroboskop; manuelle Eingabe.
Die Optionen können wie folgt aufgerufen werden:
Verwenden Sie die auf dem Startbildschirm verfügbare Drehzahlmessung.
l
Verwenden Sie auf dem Messbildschirm im Kontextmenü die Option Drehzahl / Stro-
l
boskop.
Wenn die Messeinstellung Ermittlung der Drehzahl aktiviert ist, wird ein Hinweis zur
l
Überprüfung oder Messung der Drehzahl angezeigt. Wird der Hinweis befolgt, stehen
drei Optionen zur Verfügung.
80
Version:1.2
