weinor Kubata / LED Montageanleitung Seite 2

Kubata / LED | Gelenkarmmarkise | Knikarmzonnescherm | Folding arm awning | Store à bras articulé de montage | weinor GmbH & Co. KG

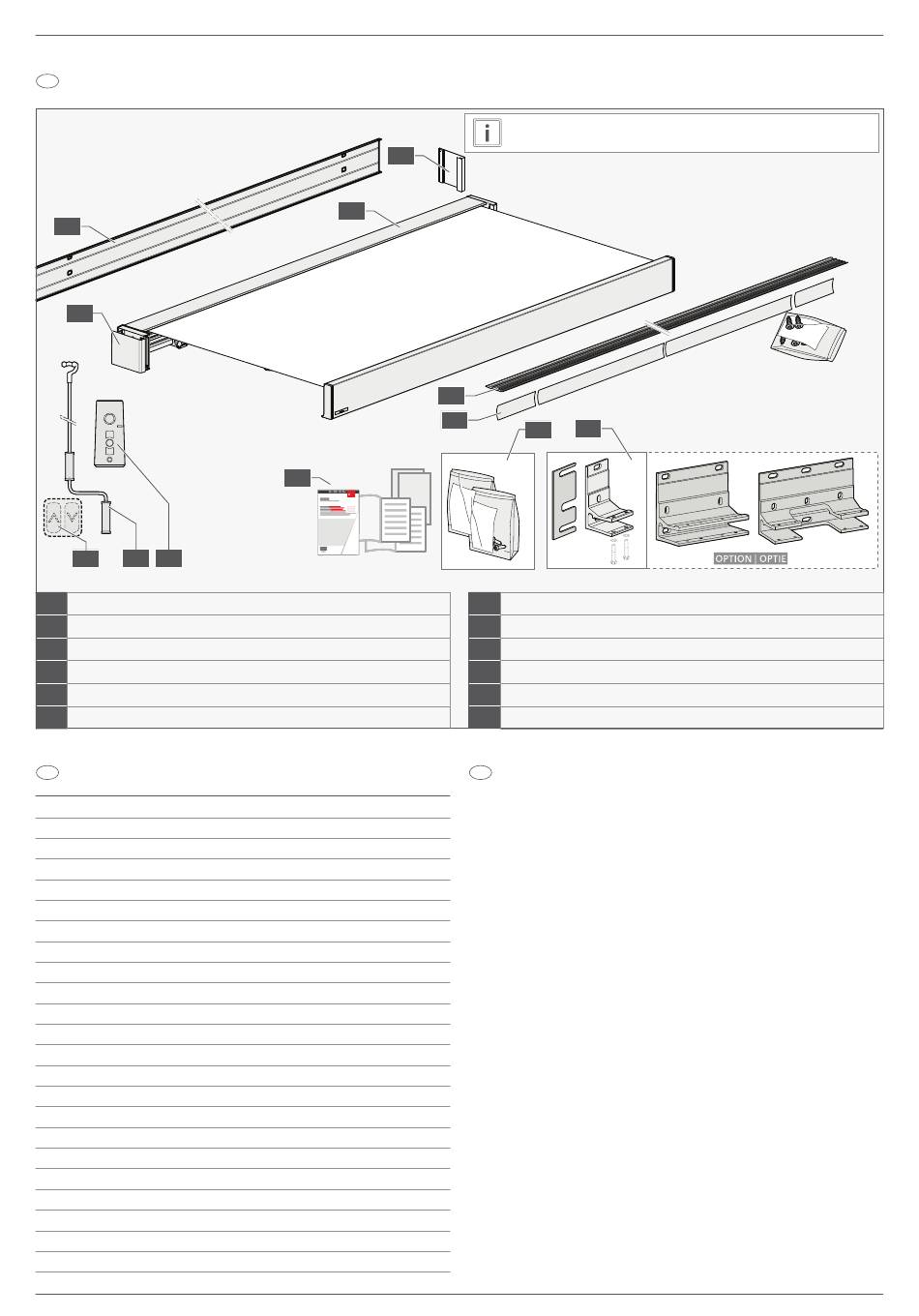

Produktübersicht
de
4
2
10 9
11
1
Markise (vormontiert)
2
Seitenblenden (links / rechts)
3
Bodenprofil mit Schraubenset
4
Rückwandprofil
5
Abdeckprofil (Kunststoff, schwarz)
6
Konsolen mit Unterlegeplatte
Inhaltsverzeichnis
de
Produktübersicht, Inhaltsverzeichnis, Allgemeines
Maße und Abstände
Schaltpläne
Montage der Konsolen – vorbereiten und ausrichten
Montage der Konsolen an der Wand ohne Rückwandprofil
Montage der Konsolen an der Wand mit Rückwandprofil
Deckenmontage
Montage der Konsolen an Dachsparrenhaltern (Option)
Verschieben der Armpositionen (Option)
Montage der Markise an den Konsolen
Montage des Bodenprofils
LED-Verkabelung (Option) anschließen
Kopfplatten-Blenden links/rechts aufstecken
Position und Neigung des Ausfallprofils korrigieren
Montage des Abdeckprofils
Neigung einstellen
Ausfallprofil zentrieren (Verschieben der Arme)
Tuchstand durch Unterlegen eines Tuchstreifens korrigieren
Checkliste Produkt- und Montageprüfung
Übergabe und Entsorgung
Leistungserklärung Nr. 221125-KU
EG-Konformitätserklärung
Verwendete Symbole
2
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden | We reserve the right to make technical changes | Sous réserve de modifications techniques
2
1
3
5
8
2
10
11
12
17
18
19
20
22
25
26
28
28
29
30
31
32
34
36
37
38
39
40
- Werkzeugliste → weinor Downloadcenter (DLC)
- Explosionsansicht → weinor Downloadcenter (DLC)
6
7
85
7
Schraubensortiment (Konsolen)
8
Produktbegleitende Dokumente
9
Fernbedienung (Option)
10
Kurbel für Kurbelantrieb (Option)
11
Schalter für Schalterbetrieb (Option)
12
Steuerung/Verkabelung (ohne Abbildung)
Allgemeines
de
Lesen Sie diese Anleitung, beachten Sie den Inhalt und die
Warnhinweise vor der Montage!
Bestimmungsgemäße Verwendung
Die weinor Gelenkarmmarkise Kubata/LED ist eine Sonnenschutzmarkise,
die nur als solche eingesetzt werden darf. Eine missbräuchliche Nutzung
kann zu Gefährdungen, Beschädigungen oder zum Absturz der Markise
führen und ist nicht zulässig. Veränderungen, An-/Umbauten dürfen nur mit
schriftlicher Genehmigung von weinor vorgenommen werden. Unzulässige
Veränderungen an der Markise führen zum Verlust der Garantieansprüche.
Hinweise zum Produkt
Geräuschbildung (Knacken) an der Anlage bei
Temperaturänderungen!
An der Anlage auftretende Geräusche, welche auch nach sachgemäßer
Montage und/oder Wartung auftreten, sind unvermeidbar und meistens
auf die Dehnung der Bauteile durch Wärmeeinwirkung zurückzuführen.
Achten Sie auf eine spannungsfreie Montage, wenn Sie die Einzelkom-
ponenten miteinander verschrauben, um eine spätere Geräuschbildung
insbesondere bei Temperatureinflüssen zu minimieren!
Energieeffizienzklasse
Kubata LED enthält Lichtquellen der Energieeffizienzklasse F.
295
260
