Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert
CombiCooler V6000 205NZ Supreme, Breite 75 ↔
**
C
B
D
L
A
G
M
F
Hinweis: Dieses Modell ist länderspezifisch verfügbar.
*
Bei Nischenhöhe >2064 muss Türdoppelhöhe angepasst werden.
**
Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 24).
S

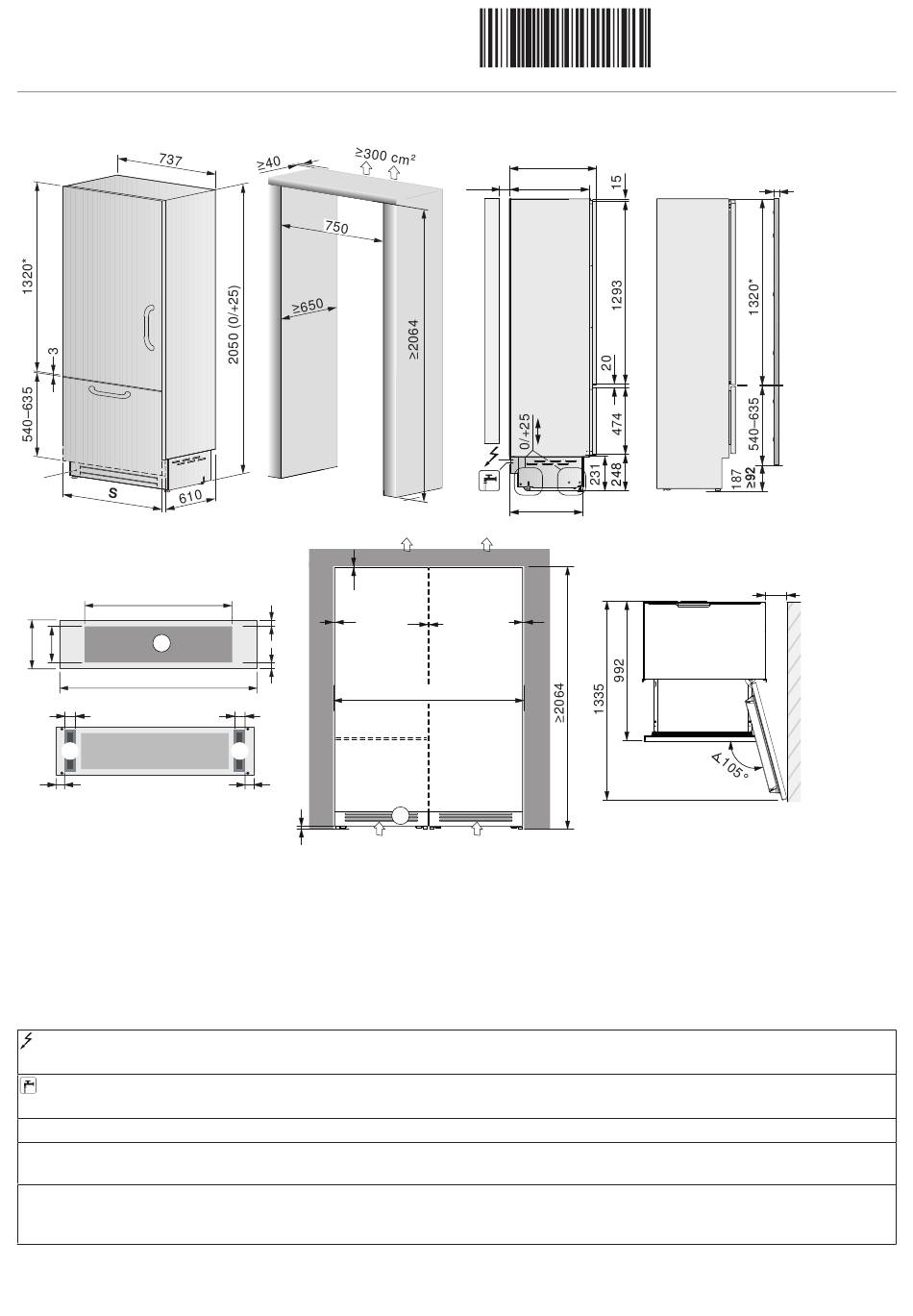

Solo-Einbau: Breite Möbelfront 744 mm, Spaltmass 3 mm. Side-by-Side: Breite Möbelfront 744 mm, Spaltmass 4 mm.
OT Ansicht ohne Türdoppel, MT Ansicht mit Türdoppel, L Lufteintritt (mind. 50% offen), M Magnet zur Befestigung.
Massangaben zu Lüftungsgitter und Position Magnet: A = 744, B = 215, C =550, D = 200, E = ca. 10, F = 60, G = 15–30.
Netzspannung / Absicherung: AC 220-240V 50-60 Hz / 10 A, Netzkabel: mit Schuko Stecker 16 A (EU) / mit SEV1011 Stecker
(CH), Länge Anschlusskabel: 2,5 m.
Festwasseranschluss: Innengewinde 3/4", lebensmittelecht. Der Wasseranschluss muss immer zugänglich sein. Zulaufdruck
von 0.05 MPa bis 0.5 MPa (0.5 Bar – 5 Bar), Länge 2,5 m, ein Wasserablauf und Aquastop muss nicht vorgesehen werden.
Bruttogewicht: ~190 kg. Maximal zulässiges Gewicht vom Türdoppel: 23 kg (oben)/11 kg (unten).
Mitgelieferte Ersatz- und Zubehörteile für den Einbau: Befestigungsset für die individuell gestalteten Türdoppel, Set für die Seiten-
befestigung, Wasserfilter, 4 mm (1/8") Inbusschlüssel.
Installationszubehör: Chromstahl Türdoppel Set (inkl. Designgriff Chrom) + Zwischenkunststoffabdeckleiste sind als bestellbares Zu-
behör verfügbar (siehe Seite 18). Für Side-by-Side Anwendung: Seitlicher Kunststoffverbindungswinkel + Seitliche Kunststoffabde-
ckungsleiste (im Lieferumfang).
