V-ZUG CombiCooler V4000 178NI Bedienungsanleitung
Kühl-/gefriergerät
Vorschau ausblenden
Andere Handbücher für CombiCooler V4000 178NI:
- Bedienungsanleitung (36 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG CombiCooler V4000 178NI
Inhaltszusammenfassung für V-ZUG CombiCooler V4000 178NI

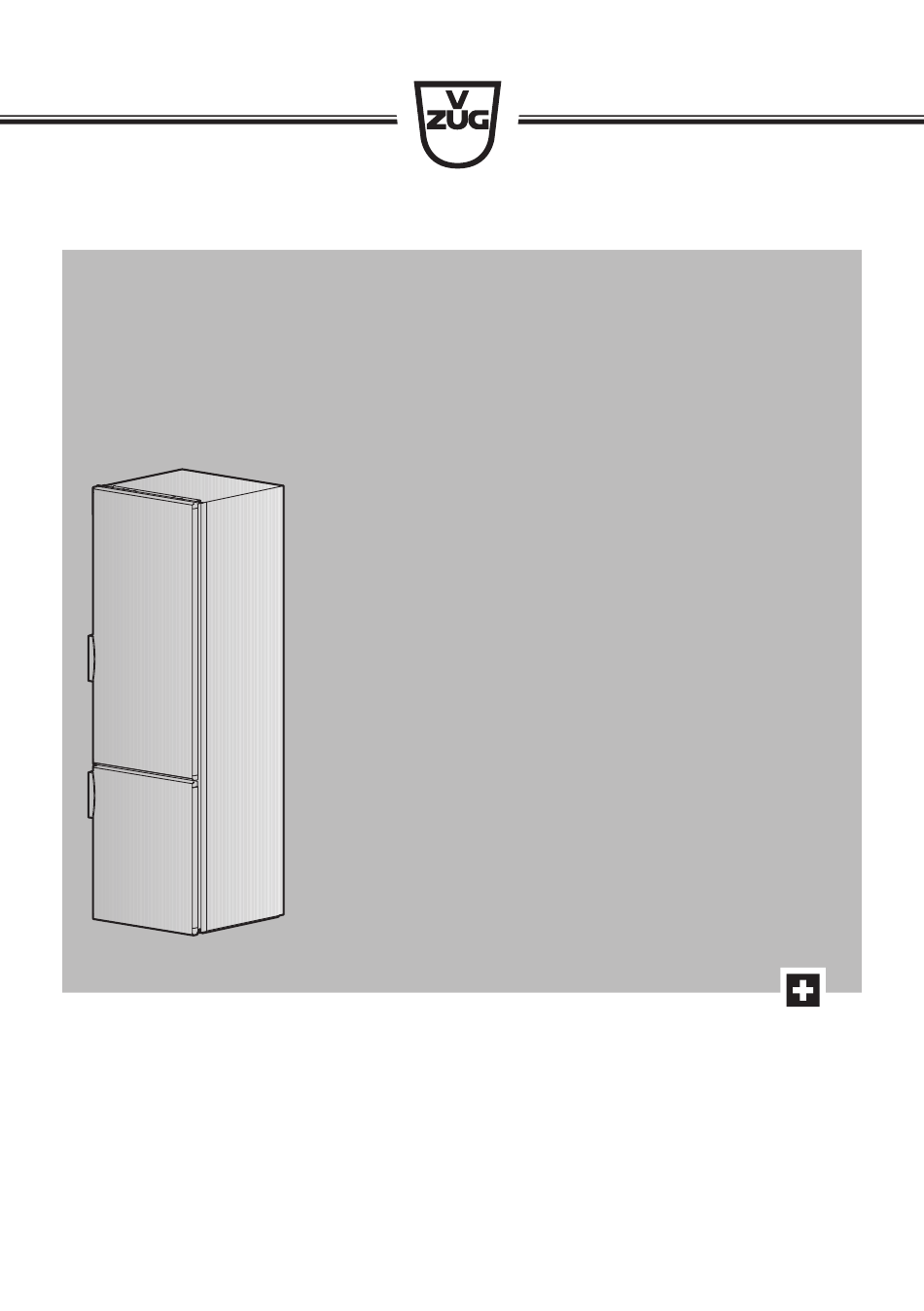

- Seite 1 Bedienungsanleitung CombiCooler V4000 178NI | V2000 152NI Kühl-/Gefriergerät...
-
Seite 2: Änderungen
Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Diese Bedienungsanleitung gilt für: Modellbezeichnung Type Modellnummer Masssystem CombiCooler V4000 178NI CCO4T-51108 51108 SMS 55/Euro 60 CombiCooler V2000 152NI CCO2T-51107 51107 SMS 55/Euro 60 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2020... -
Seite 3: Inhaltsverzeichnis
Bedienung 10 Grundsätzliche Vorgehensweise ...... 10 Gerät einschalten.......... 10 Temperatur einstellen ......... 11 Gerät ausschalten .......... 11 Gerätefunktionen anwenden 12 Kurzbeschreibung der Gerätefunktionen .. 18 V-ZUG-Home 20 Bedingungen ............ 20 Erstinbetriebnahme .......... 20 Glastablare und Einhängeschalen 21 Tipps und Tricks 21 Allgemeine Hinweise zur Benutzung des Gerätes .............. 21 Lagern von Lebensmitteln/Waren .... 22... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit ▪ Diese Geräte können von Kin- wichtigen Anweisungen. Nichtbeachtung kann zu Verletzun- dern ab 8 Jahren und dar- gen, Schäden am Gerät oder an der über und von Personen mit Einrichtung führen! reduzierten physischen, sen- Informationen und Hinweise, die zu sorischen oder mentalen Fä-... -
Seite 5: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Schutzleiter sorgen für einen sicheren ▪ Falls die Netzanschlussleitung und störungsfreien Betrieb. Nach dem dieses Gerätes beschädigt Einbau dürfen spannungsführende Teile wird, muss sie durch den Her- und betriebsisolierte Leitungen nicht be- rührbar sein. Alte Installationen überprü- steller oder seinen Service fen. -
Seite 6: Bestimmungsgemässe Verwendung
1 Sicherheitshinweise ▪ WARNUNG: Das erforderliche Raumvo- ▪ Das Gerät entspricht den anerkannten 3 lumen für das Gerät beträgt mind. 1m Regeln der Technik und den einschlägi- 8 g Kältemittel (Isobutan R600a). In zu gen Sicherheitsvorschriften. Um Schä- kleinen Räumen kann bei einem Leck den und Unfälle zu vermeiden, ist ein eine brennbare Luft-Gas-Mischung ent- sachgemässer Umgang mit dem Gerät... -
Seite 7: Vorsicht, Verletzungsgefahr
1 Sicherheitshinweise Zum Gebrauch Vorsicht, Lebensgefahr! ▪ Keine elektrischen Geräte innerhalb des ▪ Verpackungsteile, z. B. Folien und Sty- Kühl- und/oder Gefrierraums betreiben. ropor, können für Kinder gefährlich ▪ Hochprozentigen Alkohol nur dicht ver- sein. Erstickungsgefahr! Verpackungs- schlossen und stehend lagern, ausser- teile von Kindern fernhalten. -
Seite 8: Erste Inbetriebnahme
Erste Inbetriebnahme Bevor das neu installierte Gerät das erste Mal benutzt wird, bitte folgendes ausführen: ▸ Verpackungs- und Transportmaterial aus dem Innenraum entfernen sowie, falls vor- handen, Schutzfolien entfernen. ▸ Innenraum und Zubehör mit lauwarmem Wasser oder einer milden Seifenlauge reini- gen und vollständig nachtrocknen. -
Seite 9: Bedien- Und Anzeigeelemente
Navigationspfeil nach oben/links; Wert anpassen Navigationspfeil nach unten/rechts; Wert anpassen Eingabe bestätigen ZURÜCK: Eingabe abbrechen, bzw. verwerfen EIN/AUS (3 Sek. halten) Anzeigeelemente: Betriebsart Benutzereinstellung MonoFridge Displayhelligkeit SilentPlus Tastenton ausschalten PartyCooling V-ZUG-Home Ferienfunktion Temperatureinheit Sabbat-Modus Wert- und Statusanzeige Kühl-/Gefrierzone Gefrierzone aktiv Schnellkühlen/-gefrieren aktiv... -
Seite 10: Bedienung
4 Bedienung Bedienung Grundsätzliche Vorgehensweise ▪ Die Auswahl eines einzustellenden Wertes und die Navigation bei Bedienschritten fin- det mit den Navigationspfeilen (nach oben/links) sowie (nach unten/rechts) statt. ▪ Bei einer Türöffnung werden die eingestellten Sollwerte für 5 Sekunden angezeigt. Da- nach werden die Ist-Temperaturwerte angezeigt. -
Seite 11: Temperatur Einstellen
4 Bedienung Temperatur einstellen Die Eingabe der gewünschten Temperatur der jeweiligen Zone erfolgt nacheinander. Ein- stellbereich: – Kühlraum: 3 °C bis 9 °C (38 °F bis 48 °F), empfohlene Temperatureinstellung: 5 °C (41 °F). – Gefrierraum: -24 °C bis -14 °C (-11 °F bis 6 °F), empfohlene Temperatureinstellung: -18 °C (0 °F) oder –... -
Seite 12: Gerätefunktionen Anwenden
5 Gerätefunktionen anwenden Gerätefunktionen anwenden Funktion Beschreibung Temperaturein- Aufeinanderfolgende Temperaturwahl der Zonen. stellung Gemäss Kapitel: Bedienung, Temperatur einstellen (siehe Seite 11). Timer Akustischer Alarm nach Ablauf der gewählten Dauer 0h00min bis 9h55min. Aktivieren ▸ Taste antippen. ▸ Anwahl der Stunden mit ▸... - Seite 13 5 Gerätefunktionen anwenden Funktion Beschreibung Einstellung Zugriff auf die Funktionen Benutzereinstellungen Weitere Informationen: Kurzbeschreibung der Gerätefunktionen (siehe Seite 18). Anwahl ▸ Taste antippen. ▸ Anwahl der gewünschten Funktion oder Benut- zereinstellung (blinkend) mit ▸ Mit Taste bestätigen. – Auswahl wird übernommen oder es werden Zusatzeinstellungen benötigt.
- Seite 14 5 Gerätefunktionen anwenden Funktion Beschreibung SilentPlus Geräuschreduzierter Betrieb. Aktivieren ▸ Taste antippen. ▸ Taste anwählen, bis blinkend erscheint. ▸ Mit Taste bestätigen. ▸ Gegebenenfalls Temperaturwahl für Gefrierraum mit Tasten anpassen. ▸ Mit Taste bestätigen. – Funktion wird aktiviert und im Display an- gezeigt.
- Seite 15 5 Gerätefunktionen anwenden Funktion Beschreibung Ferienfunktion Reduzierte Kühlleistung für den Kühlraum (14 °C). Gefrierraum verbleibt auf dem eingestellten Temperaturwert. Aktivieren ▸ Taste antippen. ▸ Taste anwählen, bis blinkend erscheint. ▸ Mit Taste bestätigen. – Ferienfunktion wird aktiviert, in der Displa- yanzeige wird anstelle der Kühlraumtempera- tur «- -»...
- Seite 16 5 Gerätefunktionen anwenden Funktion Beschreibung V-ZUG-Home Interaktion mit dem Gerät via App (siehe Seite 20). Aktivieren ▸ Taste antippen. ▸ Taste anwählen, bis blinkend erscheint. ▸ Mit Taste bestätigen und mit in der Displayanzeige ‚On’ anwählen. ▸ Mit Taste bestätigen.
- Seite 17 5 Gerätefunktionen anwenden Funktion Beschreibung Tastenton aus- Anpassen der Einstellung Tastenton ein/aus. schalten Aktivieren ▸ Taste antippen. ▸ Taste anwählen, bis blinkend erscheint. ▸ Mit Taste bestätigen. – Einstellung wird aktiviert und im Display angezeigt. – Tastenton ist ausgeschaltet. Deaktivieren ▸...
-
Seite 18: Kurzbeschreibung Der Gerätefunktionen
5 Gerätefunktionen anwenden Kurzbeschreibung der Gerätefunktionen MonoFridge Im MonoFridge-Modus wird der Gefrierraum als zweiter Kühlraum mit einem Einstellbe- reich von 2–6 °C betrieben. Vor dem Aktivieren von MonoFridge sind Lebensmittel und Waren, welche durch Ändern der Betriebsart unerwünscht Schaden nehmen können – in- dem sie Einfrieren bzw. -
Seite 19: Ferienfunktion
Qualität der Lebensmittel prüfen und aufgetaute Lebensmittel nicht mehr verzehren! Gefahr von Lebensmittelvergiftung. V-ZUG-Home Mit V-ZUG-Home können Sie über die V-ZUG App auf Ihre Geräte zugreifen und z. B.: ▪ den Gerätestatus abfragen ▪ Push-Nachrichten empfangen ▪ Geräteeinstellungen vornehmen... -
Seite 20: Zug-Home
▸ In der V-ZUG App Gerät hinzufügen. – In der V-ZUG App erscheint eine Bluetooth-Koppelungsanfrage. – Im Display des Gerätes erscheint eine 6-stellige PIN. ▸ 6-stellige PIN in der V-ZUG App eingeben und Bluetooth-Koppelungsanfrage bestäti- gen. – In der V-ZUG App erscheinen alle verfügbaren Drahtlosnetzwerke. -
Seite 21: Glastablare Und Einhängeschalen
7 Glastablare und Einhängeschalen Glastablare und Einhängeschalen Die Glastablare im Kühlraum sowie die Einhängeschalen an der Kühlrauminnentür kön- nen in der Höhe verstellt werden. Das teilbare Glastablar/Halbtablar ermöglicht die Auf- bewahrung von hohen, stehenden Gefässen. Die Einhängeschale mit Flaschenhalter kann auch an einer anderen Position der Kühlraumtür positioniert werden. -
Seite 22: Lagern Von Lebensmitteln/Waren
8 Tipps und Tricks Lagern von Lebensmitteln/Waren Die Temperaturunterschiede zwischen den verschiedenen Glastablaren sind sehr gering, was das Einlagern erleichtert. Das Einordnungsbeispiel zeigt die Zonen und Bereiche im Gerät, welche im Allgemeinen für bestimmte Lebensmittel/Waren geeignet sind. 1 Käse, Butter, Konfitüre, Torte, Süssspeisen Milch und Milchprodukte, vor- oder zubereitete Speisen,... -
Seite 23: Hinweise Zum Energiesparen
Kühlraum lagern. Feuchtigkeit führt zu einer Reduktion der Kühlleistung. ▪ Um eine optimale Luftzirkulation sicherzustellen: Lebensmittel/Waren nicht zu dicht po- sitioniert lagern. ▪ Die Funktionen SilentPlus und V-ZUG-Home bei Nichtgebrauch ausschalten. Pflege und Wartung Reinigung Für eine hygienische Aufbewahrung von Lebensmitteln und Speisen soll der Innenraum stets sauber gehalten werden. -
Seite 24: Abtauen
10 Geräusche und Warnhinweise Abtauen Das vollautomatische NoFrost-System hält den Gefrierraum eisfrei. Das Gerät wird regel- mässig und automatisch abgetaut. Ein manuelles Abtauen ist somit nicht nötig. Geräusche und Warnhinweise 10.1 Betriebsgeräusche Während des Betriebs können verschiedene Geräusche entstehen. Obwohl das Gerät geräuschoptimiert ist, lassen sich bestimmte Geräusche nicht ganz vermeiden. -
Seite 25: Störungen Beheben
11 Störungen beheben Hinweis bei erhöhtem Temperaturwert Liegt ein Temperaturwert (Ist-Wert) mehr als zwei Stunden 10 °C über dem gewählten Sollwert, wird für eine begrenzte Dauer ein akustischer Signalton ausgegeben. Die betrof- fene Zone und die Zonentemperatur blinken in der Displayanzeige. Hinweise bestätigen/quittieren ▸... - Seite 26 11 Störungen beheben Störung Mögliche Ursache Behebung/Massnahmen Beleuchtung funktio- ▪ Sabbat-Modus ist aktiv. ▸ Taste für 3 Sek gedrückt niert nicht. halten. ▪ Wenn Beleuchtung einschaltet: Störung ist behoben. ▪ Wenn Gerät ausschaltet («OF» im Display): ▸ Gerät wieder einschalten und Kundendienst kontaktieren.
- Seite 27 11 Störungen beheben Störung Mögliche Ursache Behebung/Massnahmen Fehlermeldungen ▪ Temperaturfühler defekt. ▸ Kundendienst kontaktieren. F10–F15 – Das Gerät wechselt in den Not- betrieb. Die Kühlung wird auf- rechterhalten, aber das Gerät kann den aktuellen Tempera- turwert nicht mehr erfassen. Störung Mögliche Ursache Behebung/Massnahme Fehlermeldungen A3,...
-
Seite 28: Technische Daten
12 Technische Daten Störung Mögliche Ursache Behebung/Massnahmen Temperatur- und ▪ Kühlraumtemperatur ist ▸ Beliebige Taste antippen. Kühlzone(n) blinken 10 °C höher als die einge- – Der aktuelle Temperaturwert und/oder ein akusti- stellte Temperatur oder wird angezeigt, blinkt bis die scher Signalton wird Gefrierraumtemperatur ist Solltemperatur erreicht ist. -
Seite 29: Ersatzteile
13 Entsorgung Ersatzteile V-ZUG AG stellt während 15 Jahren nach Bereitstellung des letzten Gerätes mit dieser Typenbezeichnung Ersatzteile zur Verfügung. Abweichungen davon sind unter Berück- sichtigung und Einhaltung der anwendbaren Ökodesignverordnung bezüglich Ersatzteil- verfügbarkeit vorbehalten. Energieverbrauch Der deklarierte Energieverbrauch wurde mit einer Küchenmöbeltiefe von 560 mm ermit- telt. - Seite 30 Tipps..............21 Type............... 2 Garantieanspruch ..........28 Typenschild ..........8, 28, 31 Gebrauchshinweise ..........5 Gerät ausschalten..........11 V-ZUG App ............20 Gerät einschalten..........10 V-ZUG-Home..........16, 19 Gerät entsorgen ..........29 Gerätefunktionen..........12 Geräteinstallation ..........5 Warnhinweise ........... 24 Geräusche............
-
Seite 31: Service & Support
(SN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. Das Typenschild befindet sich links von der untersten Gefrierschale. - Seite 32 PartyCooling V-ZUG-Home Ferienfunktion Temperatureinheit Sabbat-Modus Wert- und Statusanzeige Kühl-/Gefrierzone Gefrierzone aktiv Schnellkühlen/-gefrieren 10182900 aktiv 1109540-01 V-ZUG AG, Industriestrasse 66, CH-6302 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
