Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert
Einbau der Türdoppel
Vorbereitung der Türdoppel für Tür und Schublade
Die Abmessungen der Türdoppel sind in der Tabelle und in den nachfolgenden Zeichnungen ersichtlich. Dennoch kann die obere Tür-
doppelplatte der Kühlschranktür, je nach Ausrichtung zwischen dem Gerät und anderen Küchenmöbel, über die obere Türkante hin-
ausragen und die untere Türdoppelplatte unter der Unterkante der Schublade hervorstehen. Die Türdoppel werden mit Hilfe von spezi-
ellen Halterungen, welche vormontiert werden müssen, an den Stellschrauben, welche an den Kühlschranktüren ebenfalls vormontiert
werden müssen, eingehängt. Mittels Befestigungswinkeln wird die Türdoppelplatte senkrecht fixiert und kann bei Bedarf justiert wer-
den. Halterungen, Befestigungswinkel und die entsprechenden Befestigungsschrauben sind im Lieferumfang des Geräts enthalten und
werden anhand der nachfolgenden Bohrbilder und mit Hilfe der mitgelieferten Bohrschablone an der Türdoppelplatte befestigt.

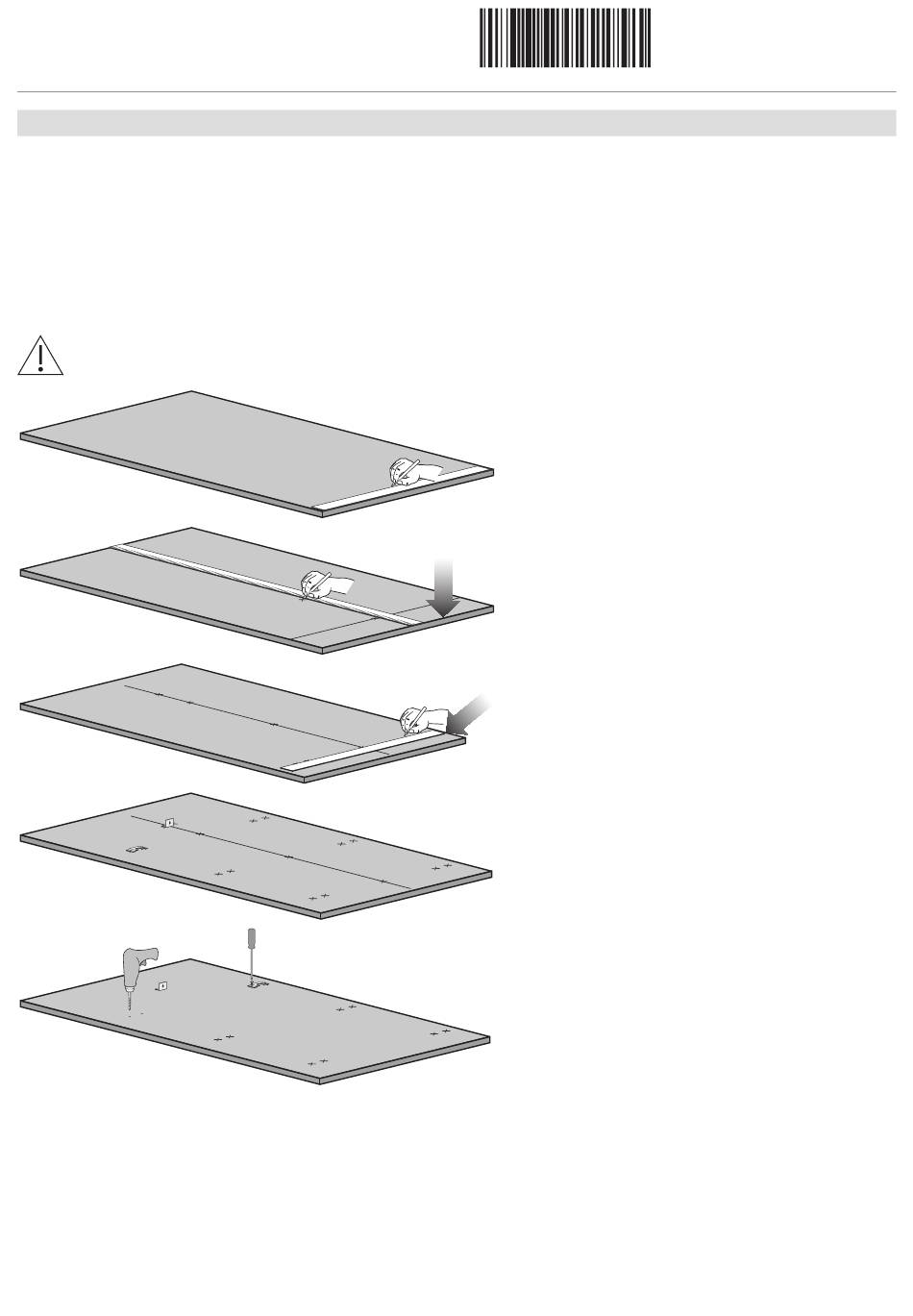

Vorgehen: Befestigung der Halterungen an den Türdoppelplatten.
Die Befestigungswinkel müssen vor dem Griff montiert werden.
1091913-05
▸
Eine Linie ziehen, mit der das Türdoppel senkrecht in
zwei gleiche Teile geteilt wird.
▸
Ausgehend vom unteren Rand des Türdoppel, die Hö-
he der späteren Bohrungen einzeichnen.
▸
Anhand der Angaben in der Tabelle zum jeweiligen
Modell, zuerst die Äussere und danach die innere
Bohrung einzeichnen.
▸
Prüfen ob die Bohrungen passen, indem die Halte-
rungen und Befestigungswinkel auf die eingezeichne-
ten Punkte gelegt werden.
▸
Die Löcher vorsichtig bohren, unter Berücksichtigung
der Plattendicke.
▸
Die Halterungen und Befestigungswinkel festschrau-
ben.
10
