V-ZUG Perfect V 10/6 Installationsanleitung

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Elektrischer Anschluss
Gerät
Perfect V 10/6
=
Nische 550
Gerät 547

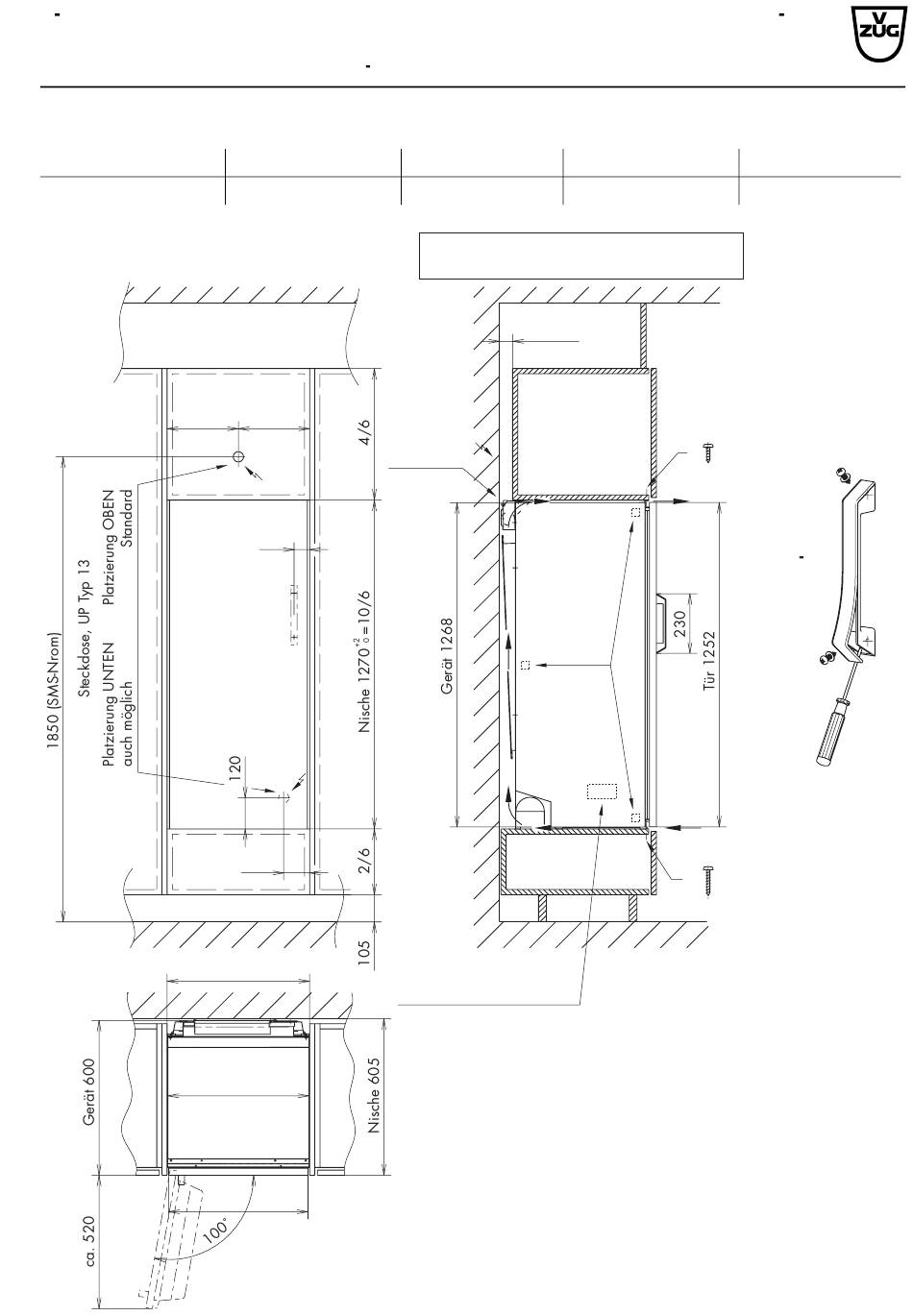

Installationsanleitung
für Kühlschrank Perfect V 10/6 mit Ventilator
Einbau SMS, Tür flach, lackiert
Modell Nr. 649.1.22, 649.1.32
Spannung
220–240 V
=
Ventilator
50
100
Tür 538
Leistung
90 W
Die Belüftung erfolgt über die integrierte
Rundumbelüftung mittels Ventilator
min. 50
Typenschild, links neben
Gemüseschale angeordnet
Montagehinweise
- Drei Distanzstücke A aus dem Beipack vor
dem Geräteeinbau scharnierseitig ankleben.
- Gerät mit Spanplattenschrauben aus dem
Beipack mit dem Küchenmöbel verschrauben
(oben B, unten C griffseitig).
J403.09 2
10.10.03 BDR
Sicherung
6 A
B 3,5 x 12
Türgriff
Demontage
A
C 4 x 20 griffseitig
1/3
Kabel
2,4 m
