Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert
Befestigung der Türdoppel
Nachdem die Halterungen und die Befestigungswinkel an den Türdoppel befestigt sind, zuerst bei der Schublade (falls beim
Gerät vorhanden) mit der Installation beginnen.
▸

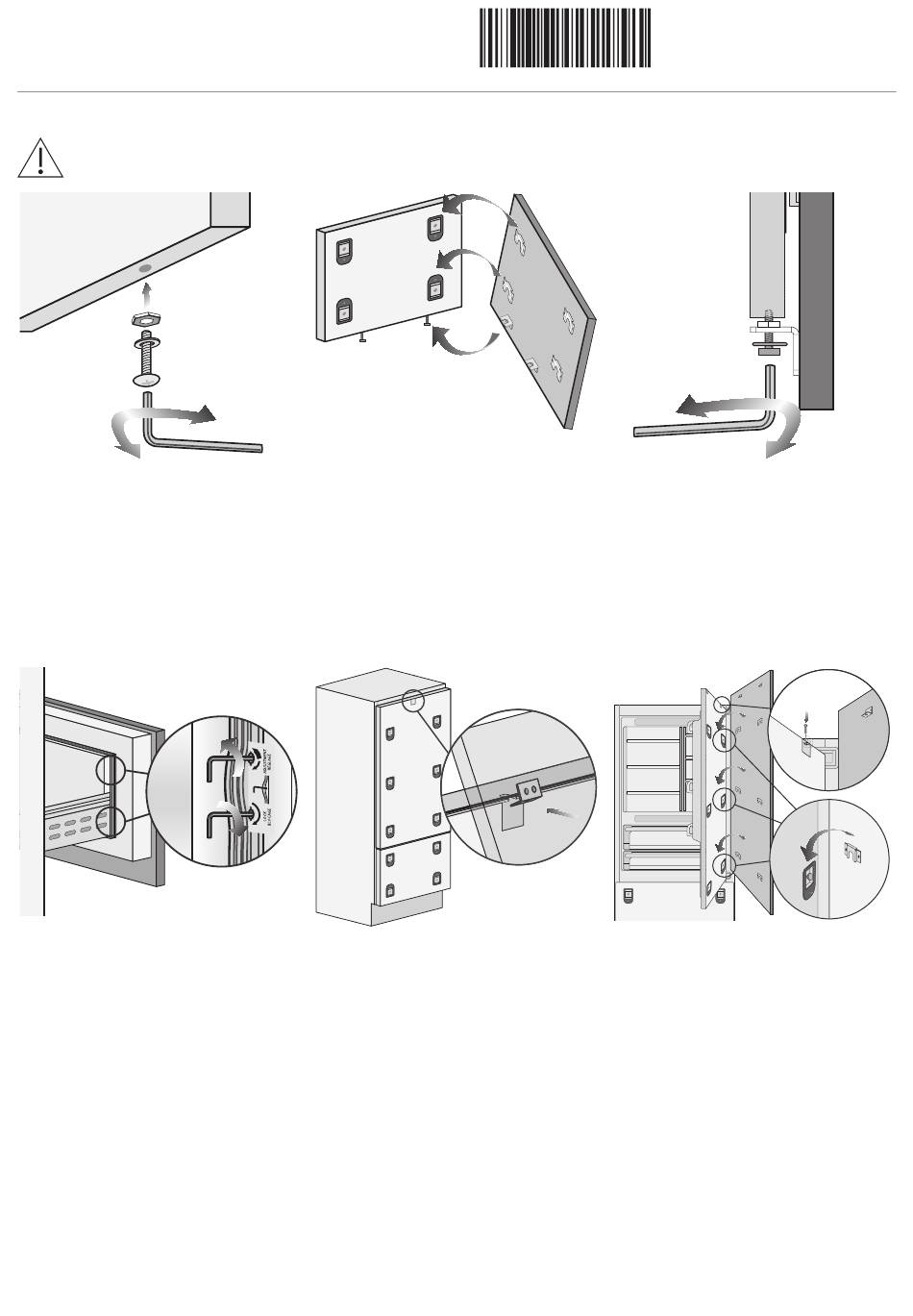

1) Schrauben mit Muttern und Unterlag-
scheiben nur teilweise anziehen. Die
Muttern befinden sich zwischen die Un-
terseite der Schublade und den Winkel
des Türdoppels.
▸
4) Ausrichtung der Tiefe: Im inneren der
Schublade/Tür die Dichtung anheben.
Oberes Loch ist für das Entfernen oder
Heranziehen zuständig und das untere
Loch fixiert die Schublade/Tür.
▸
2) Die Türdoppel der Schublade an den
Befestigungsvorrichtungen einhängen,
dabei von unten beginnen.
▸
5) Das Türdoppel in die Befestigungs-
vorrichtungen einhängen, hierbei zuerst
die oberen Ausrichtwinkel einsetzen.
19
1091913-05
▸
3) Das Türdoppel über die Halterungen
und Befestigungswinkel auf die angren-
zenden Möbel ausrichten. Durch Fest-
ziehen oder Lösen der Schraube am
Winkel die Platte nach oben oder unten
bzw. bei etwas gelockerten Schrauben
nach rechts oder links verschieben, um
sie mittig auf die übrigen Küchenmöbel
auszurichten.
▸
6) Nun kann das Türdoppel zu den an-
grenzenden Möbeln anhand der Halte-
rungen und Ausrichtwinkel eingestellt
werden.
1091913-05
