Jonix minimate plus Gebrauchs- Und Wartungsanleitung Seite 77

m i n i m at e p l u s

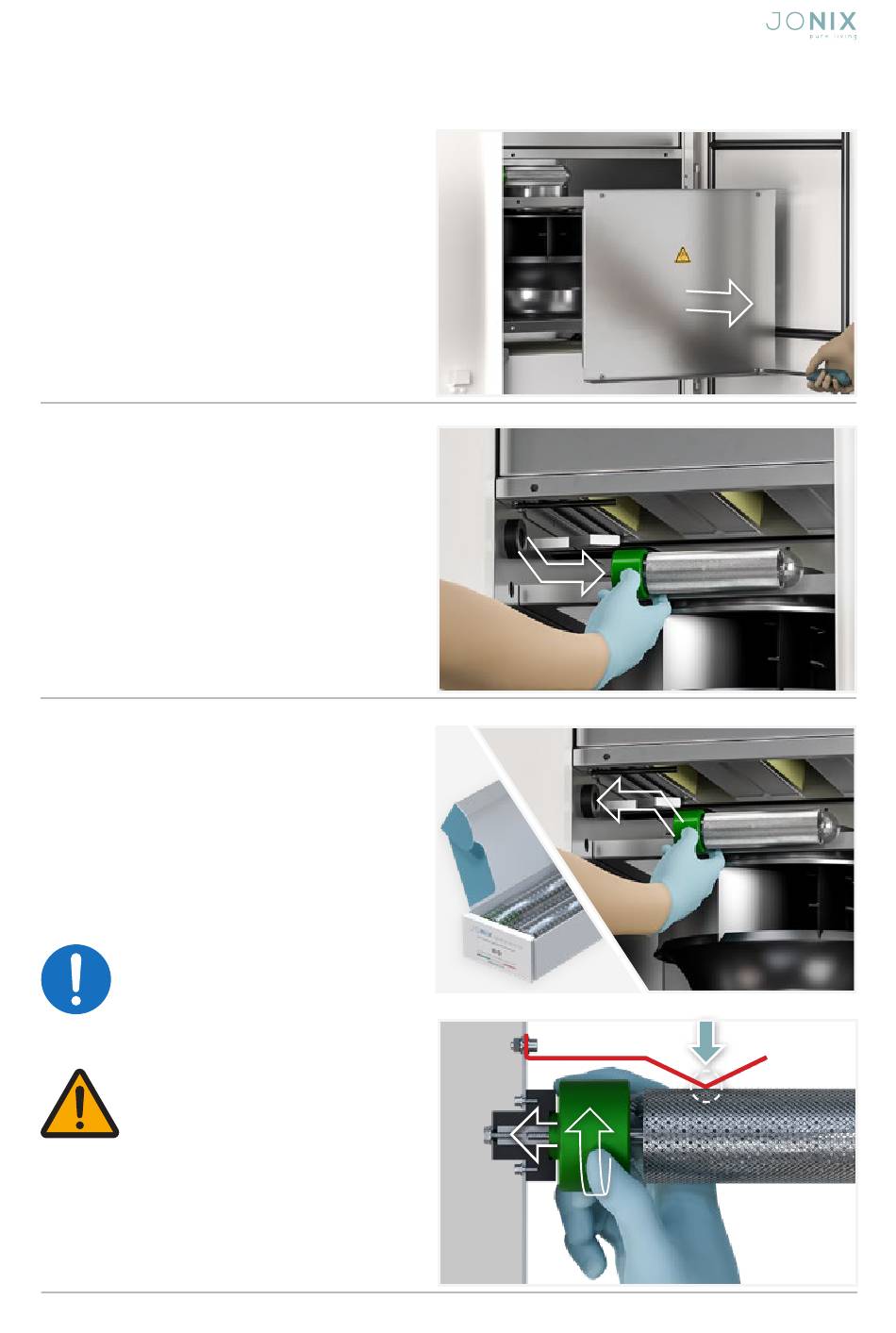

Abb. 62: Die Platte, die den Lüfter
schützt durch Abschrauben der
Befestigungsschrauben entfernen.
Abb. 63: Die Ionisationsröhre an der
Unterseite (grüner Teil) ergreifen und
vorsichtig abschrauben. Wenn der
Vorgang schwierig sein sollte, leicht an
der Erdungsfeder ziehen, sodass sie die
Oberfläche der Röhre nicht berührt.
Abb. 64: Die neue Ionisationsröhre an
der Unterseite (grüner Teil) ergreifen und
vorsichtig anschrauben.
Wenn der Vorgang schwierig sein sollte,
leicht an der Erdungsfeder ziehen, sodass
sie die Oberfläche der Röhre nicht berührt.
ACHTUNG: keine Kraft
auf den Schraubenanzug
ausüben, sobald diese den
Endanschlag erreicht hat.
Überprüfen, dass die
Erdungsfeder nach
Anschrauben der
Ionisationsröhren das
äußere Gitter berührt.
Andernfalls mit dem
Hersteller Rücksprache
nehmen.
62
63
64
77 - 84
