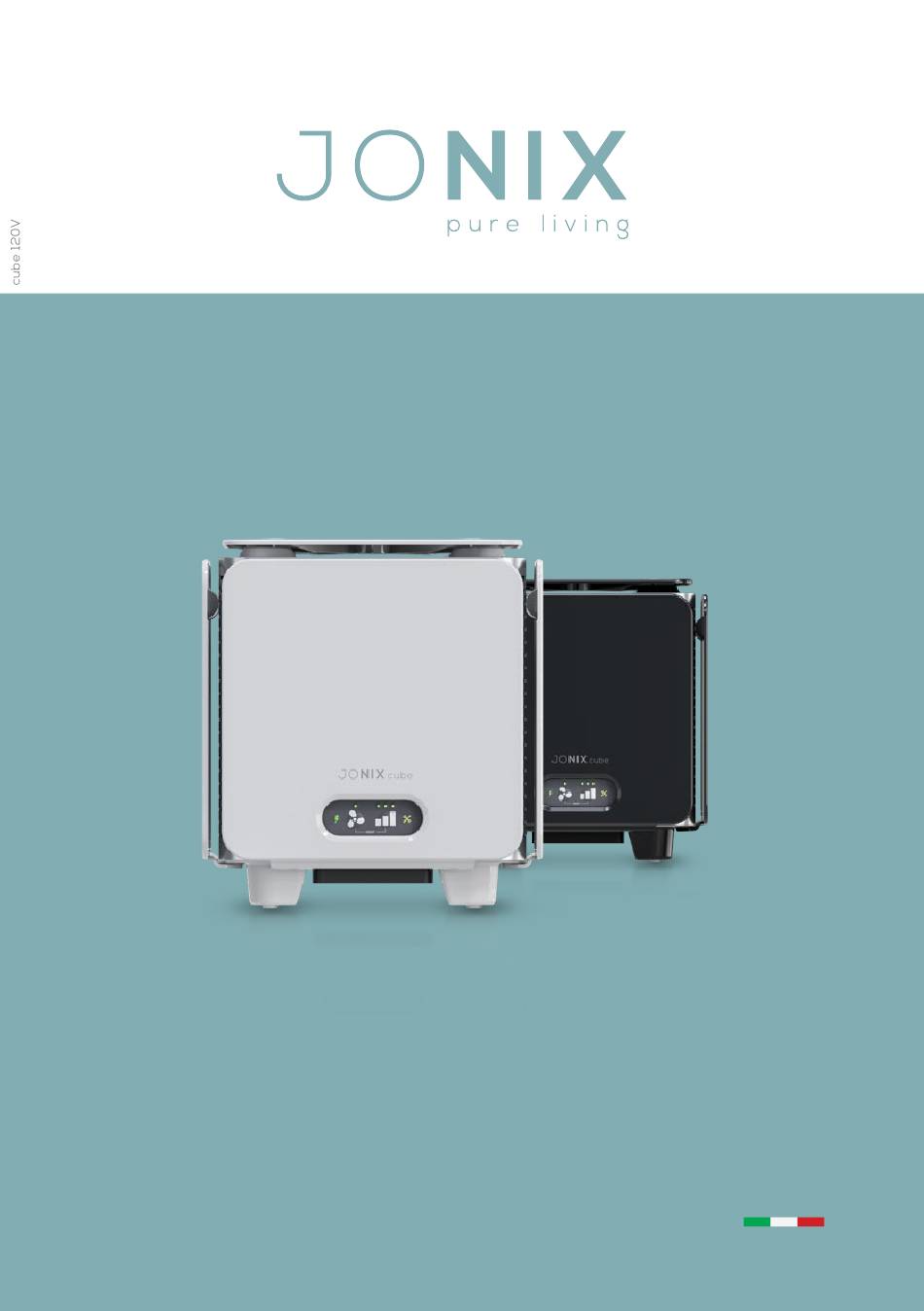

J O N I X c u b e
GEBRAUCHS- UND WARTUNGSANLEITUNG
GERÄT FÜR DIE LUFTREINIGUNG
MIT FORTSCHRITTLICHER KALTPLASMA-TECHNOLOGIE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jonix cube

Inhaltszusammenfassung für Jonix cube

  • Seite 1 J O N I X c u b e GEBRAUCHS- UND WARTUNGSANLEITUNG GERÄT FÜR DIE LUFTREINIGUNG MIT FORTSCHRITTLICHER KALTPLASMA-TECHNOLOGIE...
  • Seite 2 Die vorliegenden Anweisungen sind eine Übersetzung des Originals in italienischer Sprache. Es wird keine Verantwortung für Übersetzungen in andere Sprachen übernommen, die nicht der ursprünglichen Bedeutung entsprechen. JONIX S.p.A. behält sich alle Rechte auf das vorliegende Handbuch vor, einschließlich des Rechts, jederzeit und ohne Vorankündigung notwendige und verbessernde Änderungen an seinen Produkten und dem Handbuch vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    1.3.2 - Symbole 1.3.3 - Definitionen 2 - HINWEISE UND ALLGEMEINE VERBOTE 3 - BETRIEBSSYSTEM 4 - TECHNISCHE DATEN JONIX cube 4.1 - KOMPONENTENBESCHREIBUNG JONIX cube 4.1.1 - Technische Eigenschaften JONIX cube 4.1.2 - Bestellbare ersatzteile 5 - EMPFANG, TRANSPORT UND EINLAGERUNG 5.1 - VERPACKUNG...
  • Seite 4 Ihnen dafür. Dieses Handbuch enthält Informationen und nötige Angaben für den Transport, die Installation, den Gebrauch und die Wartung des Geräts zur aktiven Desinfektion und Luftreinigung JONIX cube Die Nichtbeachtung der Beschreibungen in diesem Handbuch und eine ungeeignete Installation des Geräts können die Nichtigkeit der Garantie nach sich ziehen, die der Hersteller für seine...

  • Seite 5: Allgemeine Angaben

    Händler automatisch von jeder direkten und/oder indirekten Verantwortung. 1.2 VERANTWORTLICHKEIT Die Nichtbeachtung der Anweisungen der vorliegenden Gebrauchs- und Wartungsanleitung befreit JONIX S.p.A. von jeder Verantwortlichkeit. Für irgendwelche nicht enthaltenen oder nicht aus den folgenden Seiten ableitbaren Angaben direkt JONIX S.p.A. kontaktieren. JONIX S.p.A. Benefit-Unternehmen...

  • Seite 6: Allgemeine Sicherheitsvorschriften, Symbole Und Definitionen

    c u b e 1.3 ALLGEMEINE SICHERHEITSVORSCHRIFTEN, SYMBOLE UND DEFINITIONEN 1.3.1 Allgemeine Sicherheitsvorschriften Jeder Eingriff jeglicher Art am Gerät muss durch das vorbeugende und aufmerksame Lesen dieses Handbuchs in allen seinen Teilen unter besonderer Berücksichtigung der SICHERHEIT bedingt sein. Es ist daher von grundlegender Bedeutung, dass das Gerät in Übereinstimmung mit dem Verwendungszweck und den Angaben in diesem Handbuch verwendet wird.

  • Seite 7: Definitionen

    c u b e 1.3.3 Definitionen Nachfolgend, die wesentlichen Begriffe, die im Handbuch verwendet werden. HERSTELLER Natürliche oder juristische Person, die das Gerät entwirft und/oder umsetzt und mit ihrem Namen oder ihrer Marke für die Konformität dieses Geräts zum Zweck der Markteinführung haftet. HÄNDLER Jeder professionelle Betreiber in der Vertriebskette.

  • Seite 8: Hinweise Und Allgemeine Verbote

    Versionen des Handbuchs S.p.A. tatsächlich an den Verwendungsstellen vorhanden sind. Die Eingriffe zur Reparatur oder außergewöhnlichen Wartung sind ausschließlich Personal vorbehalten, das eigens von JONIX autorisiert oder gemäß den S.p.A. Angaben der vorliegenden Gebrauchs- und Wartungsanleitung qualifiziert ist. Das Gerät nicht abändern oder manipulieren, da dadurch Gefahrensituationen entstehen...
  • Seite 9 Veräußerung dieses Produkts dürfen ausschließlich unter Beachtung der in diesem Handbuch angegebenen Anforderungen und Anweisungen erfolgen. haftet nicht für Folgeschäden an Personen, Tieren oder Gegenständen, JONIX S.p.A. die durch Fehler bei Transport, Installation, Einstellung, Wartung, Veräußerung oder durch unsachgemäße Verwendung verursacht wurden.
  • Seite 10 • der Benutzer ist dazu verpflichtet, alle nachfolgend angegebenen Wartungsarbeiten durchzuführen. • Trennen Sie das Gerät im Falle einer Funktionsstörung, die in diesem Handbuch nicht angegeben ist, von der Stromversorgung und wenden Sie sich an den Händler und/oder JONIX S.p.A.

  • Seite 11: Betriebssystem

    • beseitigt Gerüche; • ist für Umgebungen geeignet, in denen eine Reduzierung der Luftverschmutzung erforderlich ist. Die Desinfektionstätigkeit von JONIX cube ist mit der Anwesenheit von Personen und Tieren vereinbar. Es werden keine Chemikalien verwendet und es entstehen keine schädlichen Reststoffe.

  • Seite 12: Technische Daten Jonix Cube

    4 - TECHNISCHE DATEN JONIX cube 4.1 - KOMPONENTENBESCHREIBUNG JONIX cube Abb. 1 Schutzabdeckung Ionisationsgenerator Erdungsfeder Sicherheitsschalter zum Öffnen der oberen Abdeckung Führungen zur korrekten Positionierung der Ionisa- tionsröhre Steckdose für Versorgungs- kabel Hauptschalter Bedienfeld Filterabdeckung...

  • Seite 13: Technische Eigenschaften Jonix Cube

    4.1.1 Technische Eigenschaften JONIX cube Abmessungen Maximal Verbrauch (*) Lp eq gemäß Gewicht Modell (L x T x H) Versorgung absorbierter UNI-EN 3746 [dB(A)] [kg] [mm] Strom [mA] JONIX cube 238 x 238 x 260 120 V / 1 ~ / 50Hz (*): Äquivalente Schalldruckwerte (Lp eq) In einem Abstand von 1 m gemäß...

  • Seite 14: Empfang, Transport Und Einlagerung

    5 - EMPFANG, TRANSPORT UND EINLAGERUNG 5.1 VERPACKUNG Das Gerät JONIX cube kommt in eigener Schutzverpackungen zum Versand, die bis zur Montage unversehrt zu halten sind. Material, das aus technischen Gründen nicht installiert wurde, wird in einer geeigneten Schutzhülle geliefert, die innen oder außen am Gerät befestigt ist.

  • Seite 15: Handling Und Transport

    Witterungseinflüssen geschützt und von Hitze- und Vibrationsquellen entfernt gehalten werden. vermeiden, dass das Gerät mit korrosiven Substanzen in Berührung kommt. JONIX S.p.A. haftet nicht für Schäden, die durch schlechte Handhabung, Transport und Einlagerung entstanden sind. 5.5 HANDLING DES GERÄTS Das Gerät JONIX...

  • Seite 16: Installation Und Inbetriebnahme

    JONIX S.p.A. um Unterstützung bitten. • Die außerordentliche Wartung und der Austausch beschädigter oder abgenutzter Teile darf ausschließlich durch Fachpersonal erfolgen, das von JONIX S.p.A. ermächtigt wurde. • Die Ersatzteile müssen den Anforderungen von JONIX S.p.A. entsprechen. • Keine Gegenstände in das Gerät einführen, da sie bei Berührung mit Spannungspunkten oder Stromanschlüssen Brände oder Stromschläge bewirken könnten.
  • Seite 17 c u b e Stolpergefahr wird. • Das Gerät nicht an Stromleitungen anschließen, an die bereits andere elektrische Geräte oder irgendwelche andere Vorrichtungen angeschlossen sind. • Nicht die internen Teile des Geräts berühren, sofern in den Anweisungen dieses Handbuchs nichts anderes angegeben ist. •...

  • Seite 18: Vorbereitende Arbeiten

    Wärmequellen aufstellen. Flammen verwenden. NB Installateur und Benutzer müssen beim Gebrauch des Geräts JONIX cube alle anderen mit der Anlage verbundenen Risiken berücksichtigen und für Abhilfe schaffen. Beispielsweise Gefahren durch Eindringen von Fremdkörpern oder durch die Leitung von gefährlichem Gas bei hoher Temperatur, das entflammbar und toxisch ist.

  • Seite 19: Eigenschaften Des Betriebsorts

    c u b e 6.3 EIGENSCHAFTEN DES BETRIEBSORTS Die Umgebung, in der das Gerät aufgestellt werden soll, muss folgende Eigenschaften aufweisen: - Umgebungstemperatur zwischen 0°C und 40°C; - relative Luftfeuchtigkeit unter 80%. • Das Gerät nicht im Freien aufstellen. • Das Gerät nicht verschieben, indem am Netzkabel gezogen wird. •...

  • Seite 20: Elektrische Anschlüsse

    Die Verwendung eines Stromnetzes, das nicht mit den Anforderungen des Geräts übereinstimmt, kann das Gerät oder eines seiner Bestandteile beschädigen. • Die Leitung der elektrischen Versorgung des Geräts JONIX cube muss dediziert sein, es dürfen also keine anderen Geräte mit der gleichen Leitung versorgt werden. Es dürfen keine Adapter, Mehrfachsteckdosen und/oder Verlängerungen verwendet werden.

  • Seite 21: Verwendung Des Geräts

    6.6 VERWENDUNG DES GERÄTS Das Gerät JONIX cube wurde entwickelt, um einfach und umgehend zu funktionieren, indem es einfach mit dem mitgelieferten Kabel an das Stromnetz angeschlossen wird. Abb. 5: Nehmen Sie das Gerät aus der Verpackung.

  • Seite 22: Bedienfeld

    c u b e 6.7 BEDIENFELD Das Bedienfeld des Geräts besteht aus: • 2 Steuertasten. • 6 Tasten mit LED zur Statusmeldung. Die integrierte Steuerelektronik ermöglicht die Einstellung des Betriebs auf 3 verschiedene Stufen der Zeiteinstellung. Gerät eingeschaltet 01 LED zur Funktionsmeldung Gerät ausgeschaltet Belüftung aktiv Taste zum Aktivieren/Ausschließen der...

  • Seite 23: Zeiteinstellungsstufen

    c u b e 6.7.1 Zeiteinstellungsstufen Die Funktionsebene kann folgendermaßen gewählt werden: • je nach Konzentrationsgrad der im Raum vorhandenen oder erzeugten Gerüche oder Schadstoffe; • wenn eine intensive Desinfektion (Dekontamination) durchgeführt werden muss; • wenn mehr Menschen als gewöhnlich anwesend sind; •...

  • Seite 24: Kontrollen Beim Ersten Start

    Bei der Ausführung aller Wartungsarbeiten sind die Hände durch Arbeitshandschuhe zu schützen. Die Häufigkeit der Eingriffe für eine ordnungsgemäße Wartung des Geräts JONIX cube hängt hauptsächlich von der Qualität der behandelten Luft ab. Die Luft kann sich besonders schädlich auf das Gerät auswirken, sofern sie verschmutzende oder aggressive Substanzen enthält, wie z. B.:...

  • Seite 25: Ordentliche Wartung

    7.2 ORDENTLICHE WARTUNG Das Gerät JONIX cube bedarf einer reduzierten Wartung, die aus der regelmäßigen Reinigung oder dem Austausch des nicht-thermischen Plasmagenerators (Ionisationsröhre), der Reinigung und dem Austausch des Filters und der Kontrolle des ordnungsgemäßen Betriebs des Lüfters besteht.
  • Seite 26 c u b e Abb. 11: Die Abdeckung nach oben ziehen und entfernen. Abb. 12: Die Ionisationsröhren an der Glasoberfläche, die mit der Hand durch die speziellen Schlitze erreicht werden können, vorsichtig abschrauben. Abb. 13: Das Gittergeflecht um die Röhre herausziehen.
  • Seite 27 c u b e Wenn sich eine weiße Schicht auf dem Blech des gelochten Metalls innerhalb des Glases gebildet hat, ist die Röhre auszutauschen. Im Allgemeinen müssen der Röhre innerhalb von 18 Monaten nach Gebrauch ausgetauscht werden. Abb. 15: Das Gittergeflecht unter einem heißen Wasserstrahl reinigen und mit einem Tuch, das keine Fasern verliert, sorgfältig abtrocknen.
  • Seite 28 c u b e Abb. 18: Die Abdeckung erneut auf dem CLICK! CLICK! Gerät positionieren und herunterdrücken, CLICK! bis sich die Teile miteinander verhaken. CLICK! Abb. 19: Den Netzstecker wieder einstecken. Das Ionisationsgerät über den Schalter On/Off einschalten, indem er in die Position I gebracht wird.

  • Seite 29: Reinigung Des Filters

    c u b e 7.2.2 Reinigung des Filter Den Filter, der sich am Boden des Geräts befindet, bei jeder Wartung der Ionisationsröhre reinigen. Bei Räumen mit hohen Staubmengen ist es ratsam, die Zeiten zu verkürzen, um das Gerät effizient zu halten und Staubspuren und Rückstände zu entfernen, die den Luftstrom behindern.
  • Seite 30 c u b e Abb. 24: Die Filterabdeckung aus Kunststoff und das Gitter in der Verschlussplatte mit einem feuchten Mikrofasertuch reinigen. Abb. 25: Den Netzfilter erneut in die Filterabdeckung einsetzen. Die Filterabdeckung mit Schnappverschluss CLICK! CLICK! einbauen. Auf das Gitter in der Verschlussplatte drücken, bis zu hören ist, dass sich die Teile ineinander verhakt haben.

  • Seite 31: Außenreinigung Des Geräts

    Die Verschleißzeichen, die den Ersatzbedarf des Teils zeigen, sind die Oxidation des Gitters, das weißlich wird, innerhalb des Kondensators und die Undurchsichtigkeit des Glases. Das Gerät JONIX cube meldet den Austausch Bedarf der Ionisationsröhren über die Leuchttaste (gelbe LED), die alle 8740 Betriebsstunden auf dem Display angezeigt wird.
  • Seite 32 c u b e Abb. 28: Das Ionisationsgerät über den Schalter On/Off ausschalten, indem er in die Position O gebracht wird. Das Gerät auf eine horizontale Ebene stellen. Den mit dem Stromnetz verbundenen Netzstecker ziehen. Abb. 29: Die Abdeckung nach oben ziehen und entfernen.
  • Seite 33 c u b e Abb. 32: Die neuen Ionisationsröhren wieder einsetzen und an der Glasoberfläche, die durch die speziellen Schlitze mit der Hand erreicht werden können, festschrauben. ACHTUNG: keine Kraft auf den Schraubenanzug ausüben, sobald diese den Endanschlag erreicht hat. Nach Anschrauben der Ionisationsröhren, die Erdungsfeder das äußere Gitter berührt.

  • Seite 34: Austausch Der Schutzsicherung

    c u b e Abb. 35: Zum Reset, die Tasten 5“ lang gleichzeitig gedrückt halten, bis die LED ausgeht, die den Wartungsbedarf meldet. Die Ionisationsröhren werden erst nach dem Erlöschen des Leuchtsignals aktiviert. LED auf LED aus Abb. 19 Die Funktionstüchtigkeit des RESET (5") Geräts prüfen, es muss ein leichtes Zischen zu hören sein.

  • Seite 35: Betriebskontrolle Und Eventuelle Störungen (Diagnostik)

    c u b e - BETRIEBSKONTROLLE UND EVENTUELLE STÖRUNGEN (DIAGNOSTIK) In diesem Abschnitt werden die Probleme beschrieben, die während des Gebrauchs der Einheit am häufigsten auftreten können Vor der Kontaktaufnahme mit dem Kundendienst, die im Abschnitt Diagnose beschriebenen Überprüfungen durchführen und sicherstellen, dass die "Wartung-LED" nicht aufleuchtet (gelbe LED).

  • Seite 36: Allgemeine Bestimmungen Diagnostik

    Händler Kontakt aufnehmen. Dabei immer den Produktcode und die Seriennummer angeben, die auf dem Kennschild des Geräts angegeben sind. Abb. 37 : Das Gerät von der Stromversorgung trennen und sich an JONIX S.p.A. oder einen Händler wenden, um Unterstützung zu erhalten, auch wenn: - das Versorgungskabel beschädigt oder abgenutzt ist;...

  • Seite 37: Entsorgung

    9 - ENTSORGUNG Am Ende der Nutzungsdauer müssen die Geräte von JONIX in Übereinstimmung mit den örtlich geltenden Normen entsorgt werden. Die Materialien, aus denen sich die Geräte zusammensetzen sind: • Edelstahl. • Aluminium. • Glas.
  • Seite 38 c u b e ANMERKUNGEN ..........................................................................................................................................................................................................................................................................................................................................................................................................................38 - 40...
  • Seite 39 c u b e 39 - 40...
  • Seite 40 JONIX Benefit-Unternehmen Rechtssitz: Betriebsstätte: Hauptsitz Forschung info@jonixair.com Viale Spagna 31/33 Via dell’Artigianato, 1 und Entwicklung: Zertifiz. Email: jonixsrl@legalmail.it 35020 Tribano (PD) - Italien 35020 San Pietro Viminario Via Tegulaia 10/b Tel. +39 049 9588511 (PD) – Italien 56121 Pisa - Italien Fax +39 049 9588522 Tel.
