Systemaufbau
2
Arbeitsweise und Systemaufbau
WirelessHART ist die Spezifikation der HART Communication Foundation zum Einsatz in der Prozess-
automatisierung. Durch WirelessHART lässt sich das HART-Protokoll drahtlos übertragen.
WirelessHART ist kompatibel zu existierenden HART-Feldgeräten, -Kommandos und Software-Tools.
Ein WirelessHART-Netzwerk umfasst:
• Drahtlose Feldgeräte
• Verdrahtete Feldgeräte, die mit einem WirelessHART-Adapter ausgerüstet wurden
• Gateways, die Kommunikation zwischen Feldgeräten und Host-Applikationen ermöglichen
• Netzwerk- und Sicherheitsmanager, der verantwortlich für die Konfiguration, Verwaltung und
Überwachung des Netzwerks ist.
Das WirelessHART-Fieldgate SWG70 dient als Schnittstelle zwischen dem WirelessHART-Netzwerk
und einem System, das Ethernet oder RS-485 als Bit-Übertragungsschicht benutzt.
Es unterstützt die folgenden Funktionen:
• Drahtlose Netzwerkkonfiguration und -management
• Datenübernahme von den Feldgeräten und Darstellung der Daten im übergeordneten System
• Webserver, der zum Datentransfer HART- und MODBUS-Protokolle unterstützt
• Konfiguration von Netzwerk, Fieldgate und Feldgeräten über Web-Schnittstelle oder FDT/DTM.
Das Fieldgate ist für die Montage in explosionsgefährdeten Bereichen der Zone 2 bestimmt und besitzt
einen eigensicheren Antennenanschluss. Entsprechend den Anforderungen der Applikation kann die
Antenne direkt am Gerät oder räumlich abgesetzt montiert werden.
Das WirelessHART-Fieldgate speichert Informationen, die es vom WirelessHART-Adapter SWA70
oder anderen WirelessHART-Feldgeräten erhält in einem Zwischenspeicher, auf den die

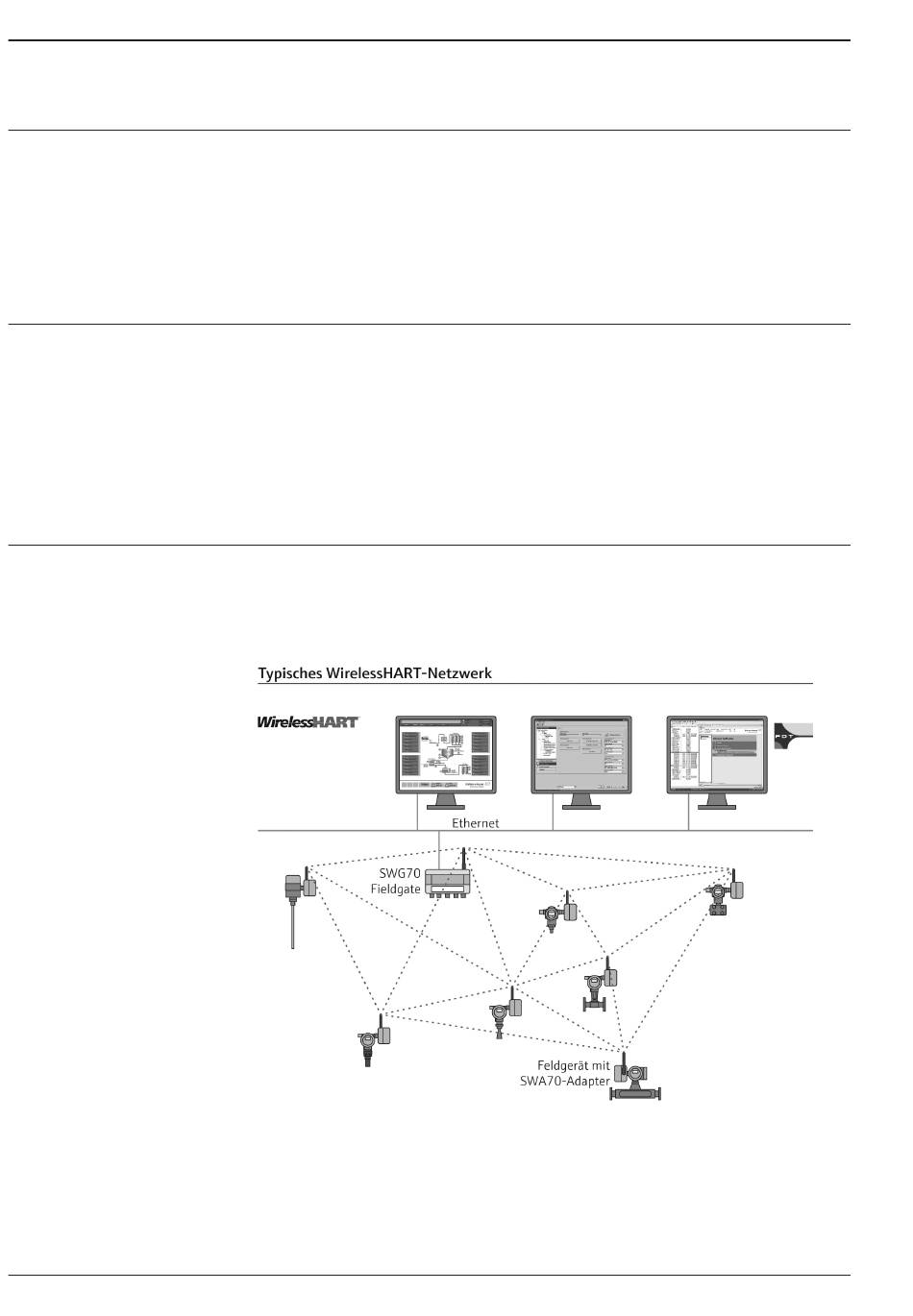

Host-Applikation über eine Ethernet- oder RS-485 Verbindung zugreift. Die Zeichnung zeigt ein
Fieldgate, das in einer typischen vermaschten WirelessHART-Netzwerkarchitektur betrieben wird.
WirelessHART-Fieldgate SWG70
