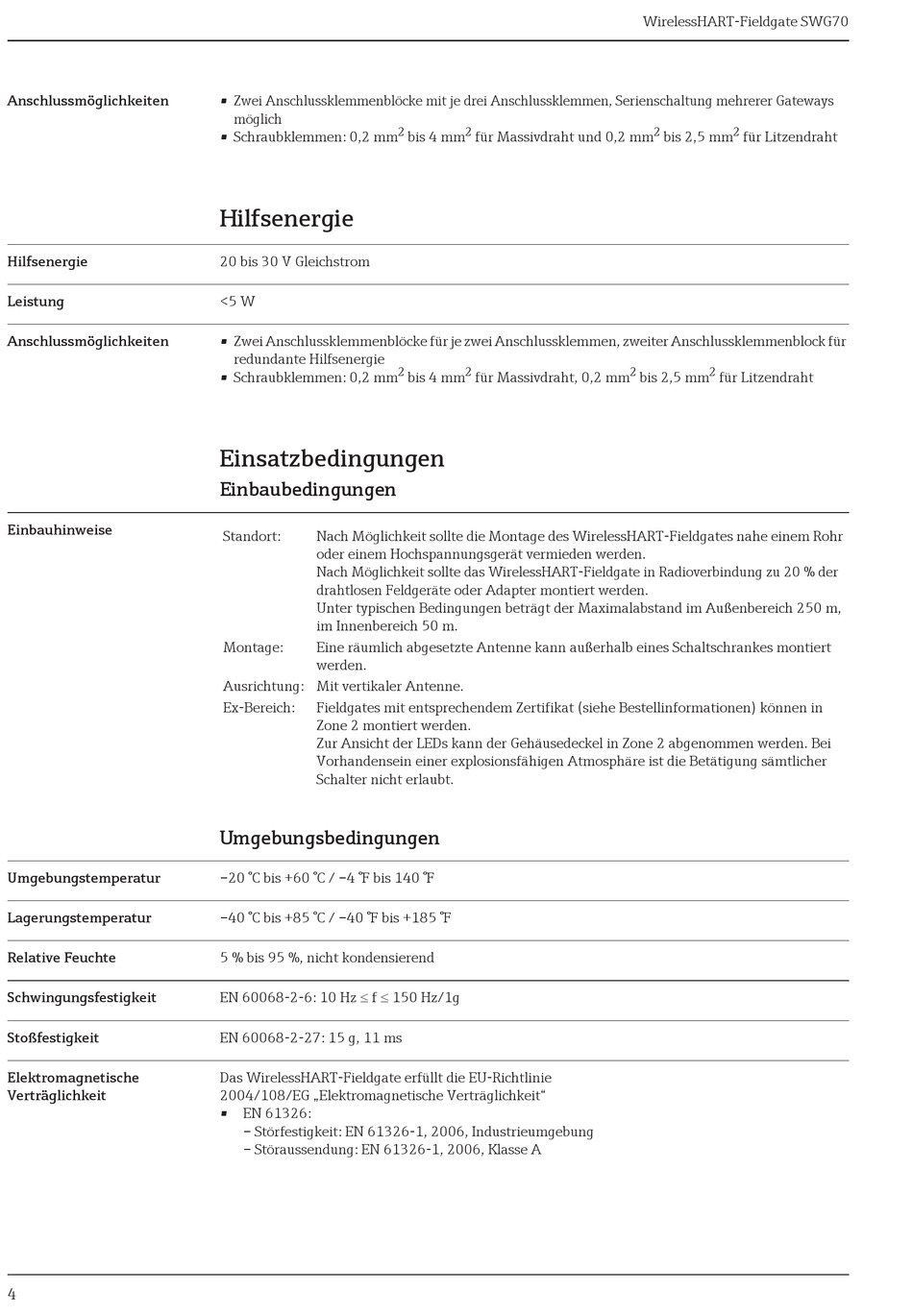

Endress+Hauser WirelessHART-Fieldgate SWG70 Technische Information Seite 4

Anschlussmöglichkeiten
Hilfsenergie
Leistung
Anschlussmöglichkeiten
Einbauhinweise
Umgebungstemperatur
Lagerungstemperatur
Relative Feuchte
Schwingungsfestigkeit
Stoßfestigkeit
Elektromagnetische
Verträglichkeit
4
• Zwei Anschlussklemmenblöcke mit je drei Anschlussklemmen, Serienschaltung mehrerer Gateways
möglich
• Schraubklemmen: 0,2 mm
Hilfsenergie
20 bis 30 V Gleichstrom
<5 W
• Zwei Anschlussklemmenblöcke für je zwei Anschlussklemmen, zweiter Anschlussklemmenblock für
redundante Hilfsenergie
• Schraubklemmen: 0,2 mm
Einsatzbedingungen
Einbaubedingungen
Standort: Nach Möglichkeit sollte die Montage des WirelessHART-Fieldgates nahe einem Rohr
oder einem Hochspannungsgerät vermieden werden.
Nach Möglichkeit sollte das WirelessHART-Fieldgate in Radioverbindung zu 20 % der
drahtlosen Feldgeräte oder Adapter montiert werden.
Unter typischen Bedingungen beträgt der Maximalabstand im Außenbereich 250 m,
im Innenbereich 50 m.
Montage: Eine räumlich abgesetzte Antenne kann außerhalb eines Schaltschrankes montiert
werden.
Ausrichtung: Mit vertikaler Antenne.
Ex-Bereich: Fieldgates mit entsprechendem Zertifikat (siehe Bestellinformationen) können in
Zone 2 montiert werden.
Zur Ansicht der LEDs kann der Gehäusedeckel in Zone 2 abgenommen werden. Bei
Vorhandensein einer explosionsfähigen Atmosphäre ist die Betätigung sämtlicher
Schalter nicht erlaubt.
Umgebungsbedingungen
–20 °C bis +60 °C / –4 °F bis 140 °F
–40 °C bis +85 °C / –40 °F bis +185 °F
5 % bis 95 %, nicht kondensierend
EN 60068-2-6: 10 Hz f 150 Hz/1g
EN 60068-2-27: 15 g, 11 ms
Das WirelessHART-Fieldgate erfüllt die EU-Richtlinie
2004/108/EG „Elektromagnetische Verträglichkeit"
• EN 61326:
– Störfestigkeit: EN 61326-1, 2006, Industrieumgebung
– Störaussendung: EN 61326-1, 2006, Klasse A
2 bis 4 mm 2 für Massivdraht und 0,2 mm
2 bis 4 mm 2 für Massivdraht, 0,2 mm
WirelessHART-Fieldgate SWG70
2 bis 2,5 mm 2 für Litzendraht
2 bis 2,5 mm 2 für Litzendraht
