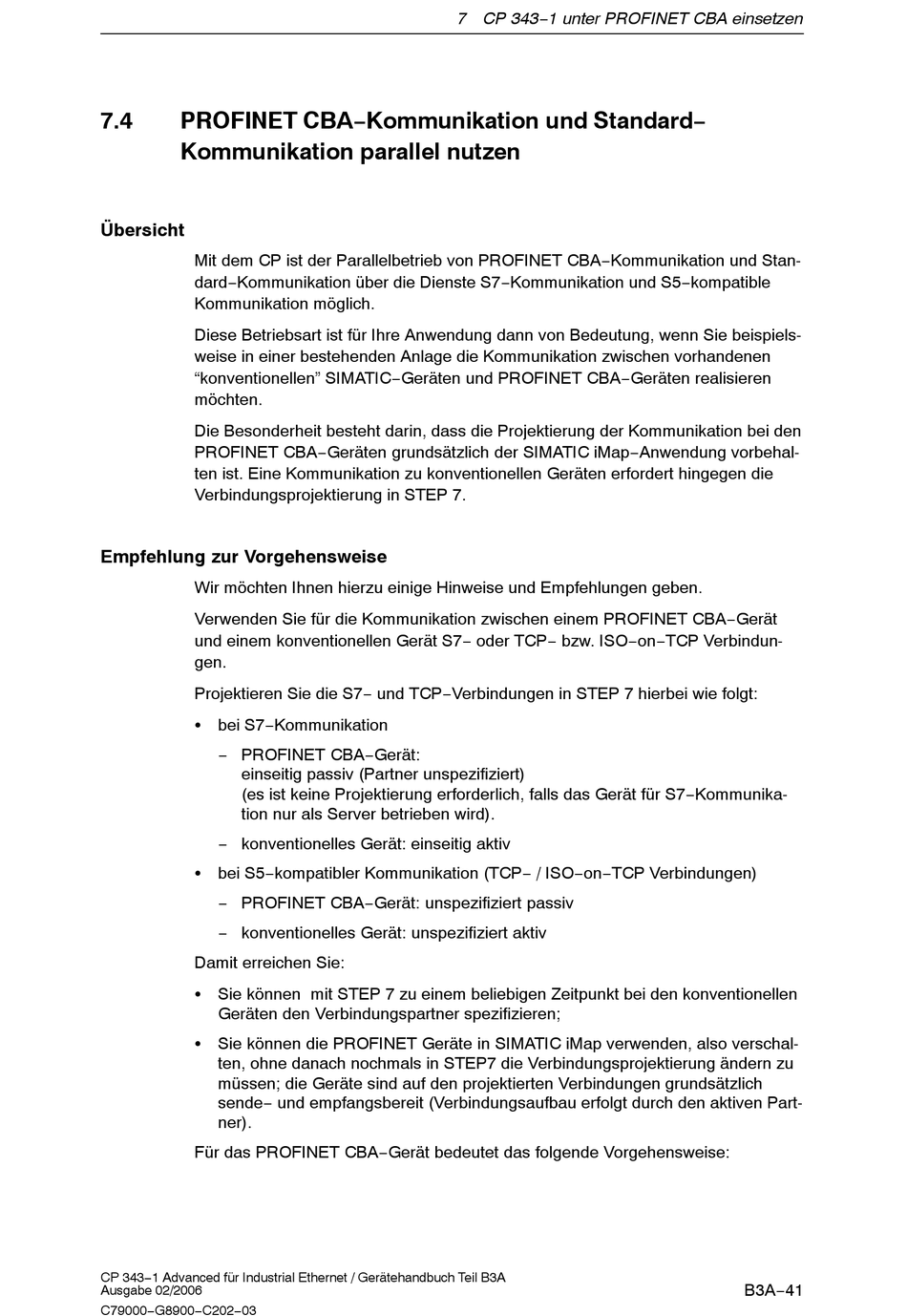

7.4 PROFINET CBA−Kommunikation und Standard−
Kommunikation parallel nutzen
Übersicht
Mit dem CP ist der Parallelbetrieb von PROFINET CBA−Kommunikation und Stan-
dard−Kommunikation über die Dienste S7−Kommunikation und S5−kompatible
Kommunikation möglich.
Diese Betriebsart ist für Ihre Anwendung dann von Bedeutung, wenn Sie beispiels-
weise in einer bestehenden Anlage die Kommunikation zwischen vorhandenen
"konventionellen" SIMATIC−Geräten und PROFINET CBA−Geräten realisieren
möchten.
Die Besonderheit besteht darin, dass die Projektierung der Kommunikation bei den
PROFINET CBA−Geräten grundsätzlich der SIMATIC iMap−Anwendung vorbehal-
ten ist. Eine Kommunikation zu konventionellen Geräten erfordert hingegen die
Verbindungsprojektierung in STEP 7.
Empfehlung zur Vorgehensweise
Wir möchten Ihnen hierzu einige Hinweise und Empfehlungen geben.
Verwenden Sie für die Kommunikation zwischen einem PROFINET CBA−Gerät
und einem konventionellen Gerät S7− oder TCP− bzw. ISO−on−TCP Verbindun-
gen.
Projektieren Sie die S7− und TCP−Verbindungen in STEP 7 hierbei wie folgt:
S bei S7−Kommunikation
− PROFINET CBA−Gerät:
einseitig passiv (Partner unspezifiziert)
(es ist keine Projektierung erforderlich, falls das Gerät für S7−Kommunika-
tion nur als Server betrieben wird).
− konventionelles Gerät: einseitig aktiv
S bei S5−kompatibler Kommunikation (TCP− / ISO−on−TCP Verbindungen)
− PROFINET CBA−Gerät: unspezifiziert passiv
− konventionelles Gerät: unspezifiziert aktiv
Damit erreichen Sie:
S Sie können mit STEP 7 zu einem beliebigen Zeitpunkt bei den konventionellen
Geräten den Verbindungspartner spezifizieren;
S Sie können die PROFINET Geräte in SIMATIC iMap verwenden, also verschal-
ten, ohne danach nochmals in STEP7 die Verbindungsprojektierung ändern zu
müssen; die Geräte sind auf den projektierten Verbindungen grundsätzlich
sende− und empfangsbereit (Verbindungsaufbau erfolgt durch den aktiven Part-
ner).
Für das PROFINET CBA−Gerät bedeutet das folgende Vorgehensweise:
