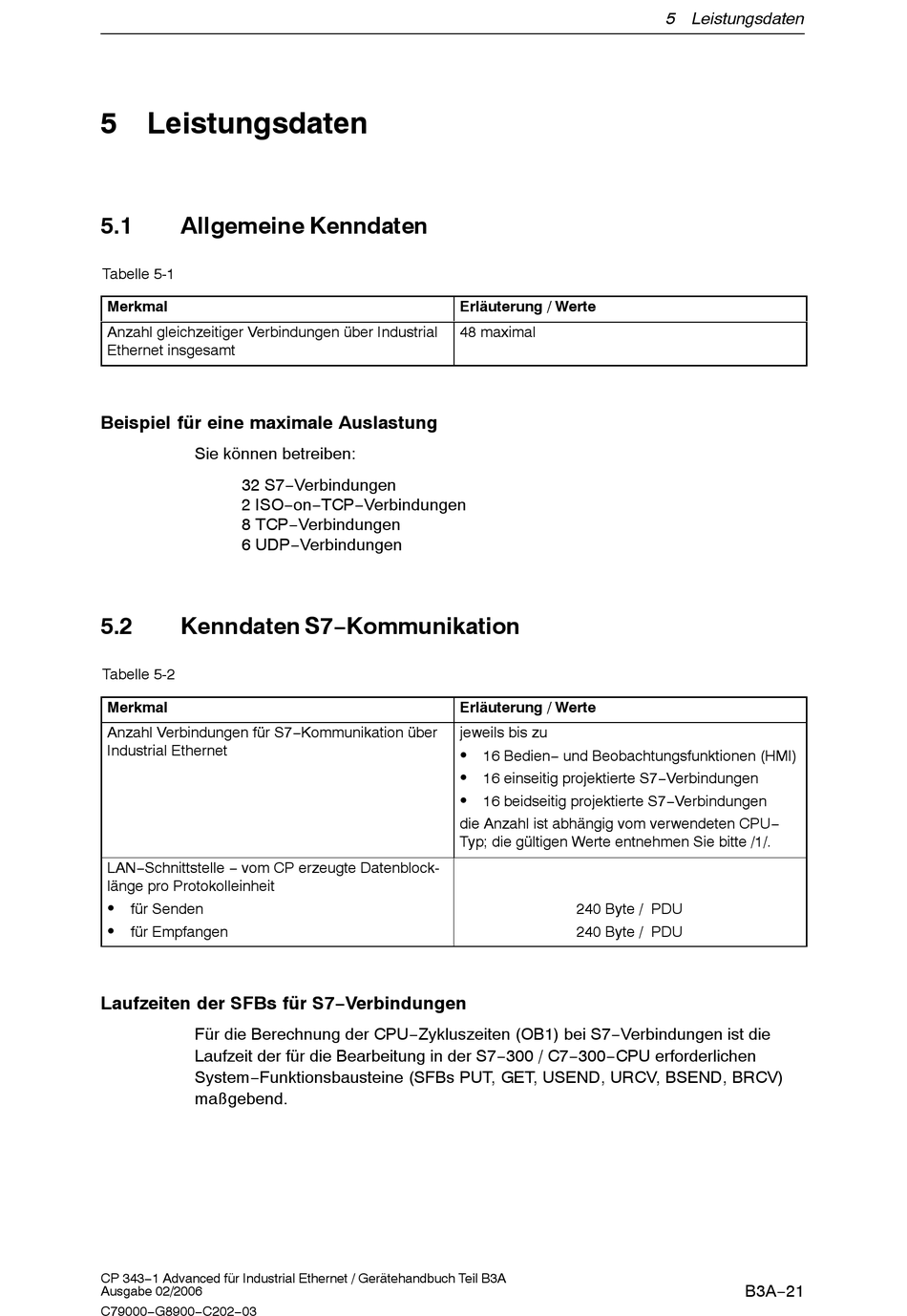

5 Leistungsdaten
5.1 Allgemeine Kenndaten
Tabelle 5-1
Merkmal
Anzahl gleichzeitiger Verbindungen über Industrial
Ethernet insgesamt
Beispiel für eine maximale Auslastung
Sie können betreiben:
32 S7−Verbindungen
2 ISO−on−TCP−Verbindungen
8 TCP−Verbindungen
6 UDP−Verbindungen
5.2 Kenndaten S7−Kommunikation
Tabelle 5-2
Merkmal
Anzahl Verbindungen für S7−Kommunikation über
Industrial Ethernet
LAN−Schnittstelle − vom CP erzeugte Datenblock-
länge pro Protokolleinheit
S
für Senden
S
für Empfangen
Laufzeiten der SFBs für S7−Verbindungen
Für die Berechnung der CPU−Zykluszeiten (OB1) bei S7−Verbindungen ist die
Laufzeit der für die Bearbeitung in der S7−300 / C7−300−CPU erforderlichen
System−Funktionsbausteine (SFBs PUT, GET, USEND, URCV, BSEND, BRCV)
maßgebend.
CP 343−1 Advanced für Industrial Ethernet / Gerätehandbuch Teil B3A
Ausgabe 02/2006
C79000−G8900−C202−03
Erläuterung / Werte
48 maximal
Erläuterung / Werte
jeweils bis zu
S
16 Bedien− und Beobachtungsfunktionen (HMI)
S
16 einseitig projektierte S7−Verbindungen
S
16 beidseitig projektierte S7−Verbindungen
die Anzahl ist abhängig vom verwendeten CPU−
Typ; die gültigen Werte entnehmen Sie bitte /1/.
240 Byte / PDU
240 Byte / PDU
5 Leistungsdaten
