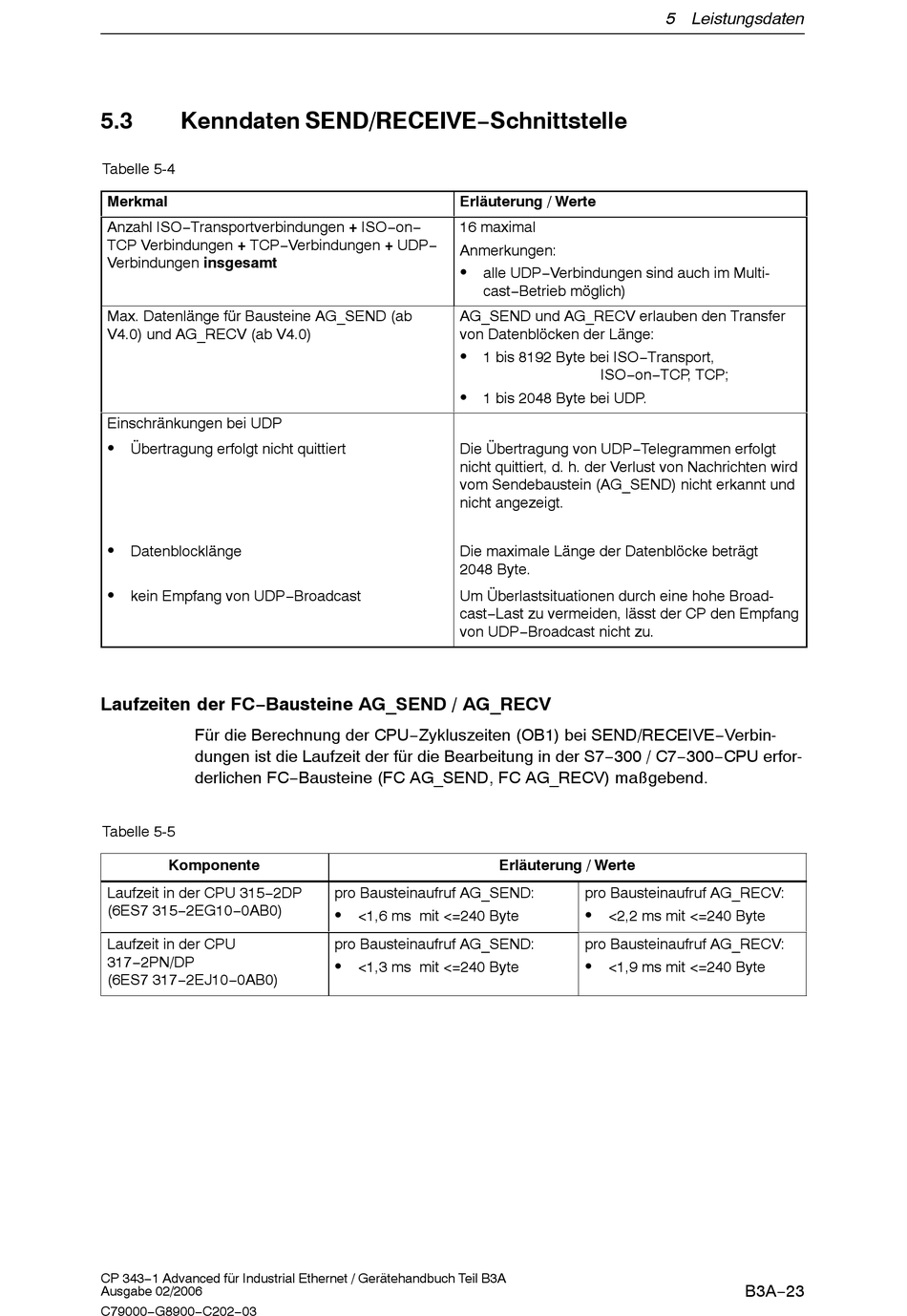

5.3 Kenndaten SEND/RECEIVE−Schnittstelle
Tabelle 5-4
Merkmal
Anzahl ISO−Transportverbindungen + ISO−on−
TCP Verbindungen + TCP−Verbindungen + UDP−
Verbindungen insgesamt
Max. Datenlänge für Bausteine AG_SEND (ab
V4.0) und AG_RECV (ab V4.0)
Einschränkungen bei UDP
S
Übertragung erfolgt nicht quittiert
S
Datenblocklänge
S
kein Empfang von UDP−Broadcast
Laufzeiten der FC−Bausteine AG_SEND / AG_RECV
Für die Berechnung der CPU−Zykluszeiten (OB1) bei SEND/RECEIVE−Verbin-
dungen ist die Laufzeit der für die Bearbeitung in der S7−300 / C7−300−CPU erfor-
derlichen FC−Bausteine (FC AG_SEND, FC AG_RECV) maßgebend.
Tabelle 5-5
Komponente
Laufzeit in der CPU 315−2DP
(6ES7 315−2EG10−0AB0)
Laufzeit in der CPU
317−2PN/DP
(6ES7 317−2EJ10−0AB0)
CP 343−1 Advanced für Industrial Ethernet / Gerätehandbuch Teil B3A
Ausgabe 02/2006
C79000−G8900−C202−03
Erläuterung / Werte
16 maximal
Anmerkungen:
S
alle UDP−Verbindungen sind auch im Multi-
cast−Betrieb möglich)
AG_SEND und AG_RECV erlauben den Transfer
von Datenblöcken der Länge:
S
1 bis 8192 Byte bei ISO−Transport,
S
1 bis 2048 Byte bei UDP.
Die Übertragung von UDP−Telegrammen erfolgt
nicht quittiert, d. h. der Verlust von Nachrichten wird
vom Sendebaustein (AG_SEND) nicht erkannt und
nicht angezeigt.
Die maximale Länge der Datenblöcke beträgt
2048 Byte.
Um Überlastsituationen durch eine hohe Broad-
cast−Last zu vermeiden, lässt der CP den Empfang
von UDP−Broadcast nicht zu.
Erläuterung / Werte
pro Bausteinaufruf AG_SEND:
S
<1,6 ms mit <=240 Byte
pro Bausteinaufruf AG_SEND:
S
<1,3 ms mit <=240 Byte
5 Leistungsdaten
ISO−on−TCP, TCP;
pro Bausteinaufruf AG_RECV:
S
<2,2 ms mit <=240 Byte
pro Bausteinaufruf AG_RECV:
S
<1,9 ms mit <=240 Byte
B3A−23
