Die Anzeige auf der Frontplatte mit 5 LEDs zur Anzeige des Betriebszustandes
wird durch eine zusätzliche Anzeige mit 3 LEDs ( beim CP 343−1 neben der
RJ−45−Buchse; durch Frontklappe verdeckt) zur Anzeige des Kommunikationszu-
standes ergänzt.
Frontplatte:
unter der
Frontklappe:
LED−Anzeige über den Betriebszustand

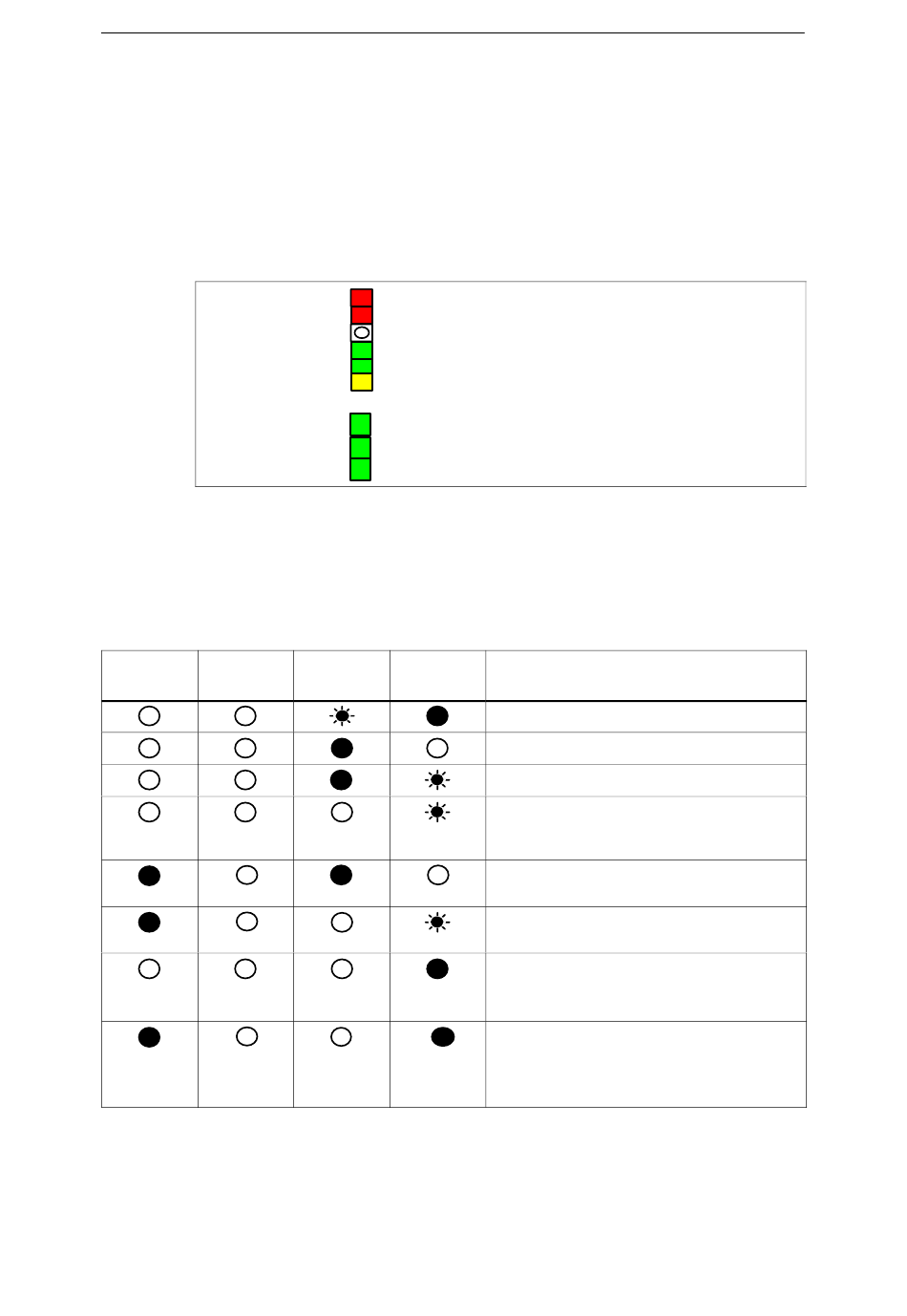

Die auf der Frontplatte befindlichen LED−Anzeigen geben nach folgendem
Schema Auskunft über den Betriebszustand:
SF(rot) BF PN
(rot)
B3A−18
SF
BF PN
RX/TX
RUN
STOP
FAST
FD
LINK
RUN STOP
(grün) (gelb)
CP 343−1 Advanced für Industrial Ethernet / Gerätehandbuch Teil B3A
CP-Betriebszustand
Anlaufend (STOP−>RUN)
Laufend (RUN)
Anhaltend (RUN−>STOP)
Bereit für Firmware−Ladebeginn (der Modus
ist nach Netz−ein in Schalterstellung STOP für
10 Sekunden aktiv)
RUN mit externem Fehler; Diagnose von ei-
nem oder mehreren IO−Devices liegt an.
Wartend auf FW-Update (CP enthält derzeit
unvollständigen oder fehlerhaften FW-Stand)
Angehalten (STOP)
Im Zustand STOP ist die Projektierung und
Diagnose des CP weiterhin möglich.
Angehalten (STOP) mit Fehler
In diesem Zustand sind die CPU oder intelli-
gente Baugruppen im Rack über PG−Funktio-
nen weiterhin erreichbar.
