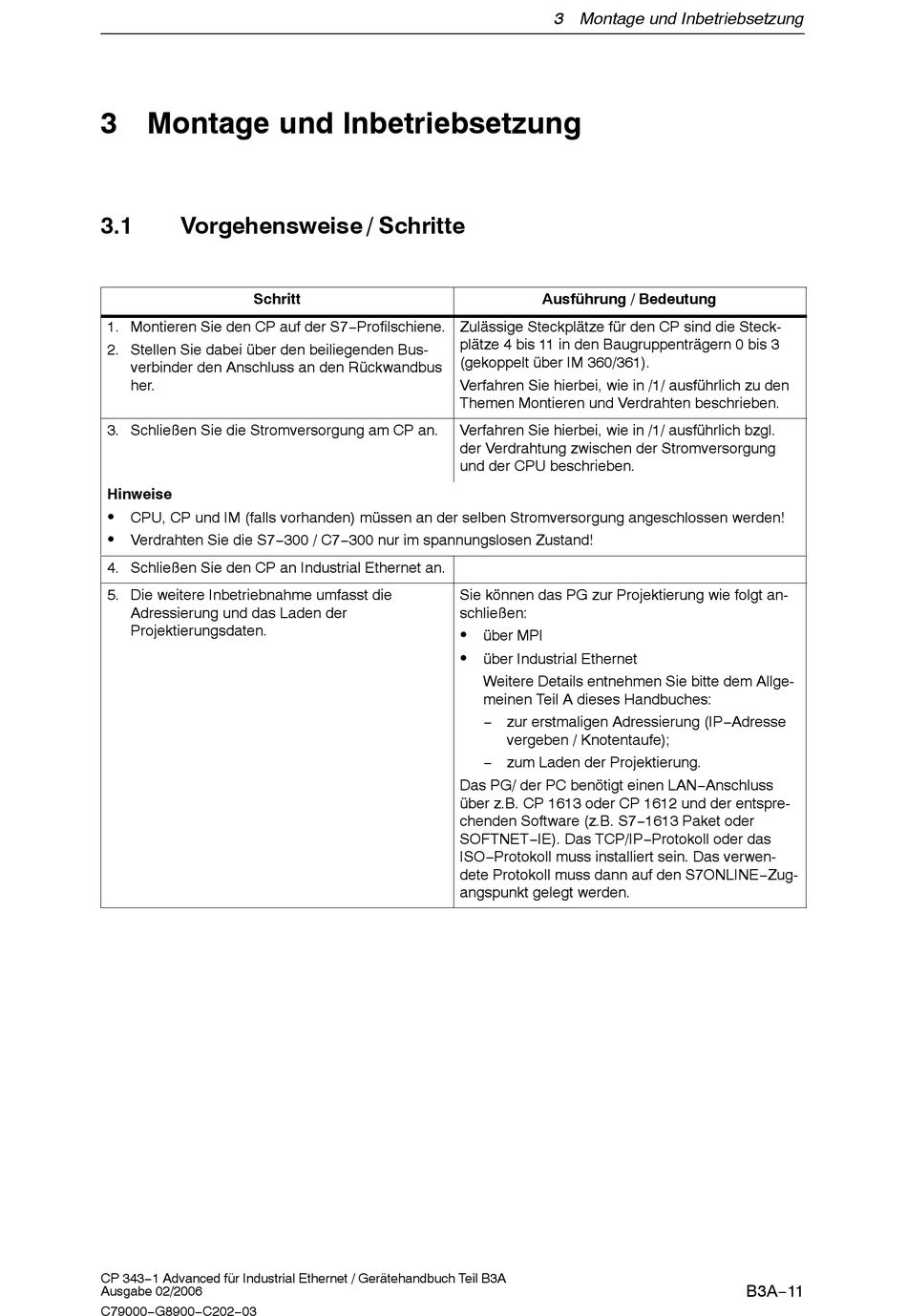

3 Montage und Inbetriebsetzung
3.1 Vorgehensweise / Schritte
Schritt
1. Montieren Sie den CP auf der S7−Profilschiene.
2. Stellen Sie dabei über den beiliegenden Bus-
verbinder den Anschluss an den Rückwandbus
her.
3. Schließen Sie die Stromversorgung am CP an.
Hinweise
S
CPU, CP und IM (falls vorhanden) müssen an der selben Stromversorgung angeschlossen werden!
S
Verdrahten Sie die S7−300 / C7−300 nur im spannungslosen Zustand!
4. Schließen Sie den CP an Industrial Ethernet an.
5. Die weitere Inbetriebnahme umfasst die
Adressierung und das Laden der
Projektierungsdaten.
CP 343−1 Advanced für Industrial Ethernet / Gerätehandbuch Teil B3A
Ausgabe 02/2006
C79000−G8900−C202−03
3 Montage und Inbetriebsetzung
Ausführung / Bedeutung
Zulässige Steckplätze für den CP sind die Steck-
plätze 4 bis 11 in den Baugruppenträgern 0 bis 3
(gekoppelt über IM 360/361).
Verfahren Sie hierbei, wie in /1/ ausführlich zu den
Themen Montieren und Verdrahten beschrieben.
Verfahren Sie hierbei, wie in /1/ ausführlich bzgl.
der Verdrahtung zwischen der Stromversorgung
und der CPU beschrieben.
Sie können das PG zur Projektierung wie folgt an-
schließen:
S
über MPI
S
über Industrial Ethernet
Weitere Details entnehmen Sie bitte dem Allge-
meinen Teil A dieses Handbuches:
− zur erstmaligen Adressierung (IP−Adresse
vergeben / Knotentaufe);
− zum Laden der Projektierung.
Das PG/ der PC benötigt einen LAN−Anschluss
über z.B. CP 1613 oder CP 1612 und der entspre-
chenden Software (z.B. S7−1613 Paket oder
SOFTNET−IE). Das TCP/IP−Protokoll oder das
ISO−Protokoll muss installiert sein. Das verwen-
dete Protokoll muss dann auf den S7ONLINE−Zug-
angspunkt gelegt werden.
B3A−11
