Nummer
1 UID-LED
LED für internen
2
Systemstatus
3 LED für externen
Systemstatus
4 LED für NIC-Verbindung/
-Aktivität
5 Betriebsanzeige-LED
6 System-Ein/Aus-Taste
7 UID-Taste
Installieren eines Storage Servers
Gehen Sie zur Installation des Tower-Modells des Servers nach den
Schritten in diesem Abschnitt vor.
VORSICHT: Schließen Sie niemals ein Telefon oder andere
Telekommunikationseinrichtungen an eine RJ-45-
Anschlussbuchse an. Es besteht die Gefahr eines elektrischen
Schlags, eines Brandes oder der Beschädigung von Geräten.
1.
Schließen Sie das Netzwerkkabel und alle Peripheriegeräte an den
Server an.
2.
Schließen Sie das Netzkabel an die Netzeingangsbuchse auf der
Rückseite des Servers an.
3.
Stecken Sie das Netzkabel in eine Netzsteckdose ein.
VORSICHT: Beachten Sie folgende Hinweise, um Verletzungen
oder Beschädigungen der Geräte zu vermeiden:
• Deaktivieren Sie nie den Erdungsleiter des Netzkabels.
Der Erdungsleiter erfüllt eine wichtige Sicherheitsfunktion.
• Stecken Sie das Netzkabel in eine vorschriftsmäßig geerdete
Steckdose, die jederzeit leicht zugänglich ist.
• Ziehen Sie das Netzkabel vom Netzteil ab, um das
Gerät von der Stromversorgung zu trennen.
• Das Netzkabel muss so verlegt werden, dass niemand darauf
treten oder Gegenstände darauf abstellen oder legen kann.
Lassen Sie bei Stecker, Steckdosen und Geräteanschlüssen
am Server besondere Vorsicht walten.
Beschreibung
Blau = Aktiviert
Blinkt = System wird remote gesteuert
Aus = Deaktiviert
Grün = Normal (System eingeschaltet)
Gelb = System ist störungsgefährdet
Rot = Systemstatus ist kritisch
Aus = Normal (System ausgeschaltet)
Grün = Normal (System eingeschaltet)
Rot = Ausfall der Stromversorgungs-
Redundanz.
Grün = Verbindung zum Netzwerk besteht
Grün blinkend = Verbindung ist aktiv
Aus = Keine Netzwerkverbindung
Ein = Eingeschaltet
Gelb = System ausgeschaltet,
Stromversorgung vorhanden
Aus = Keine Stromversorgung
(Tower)

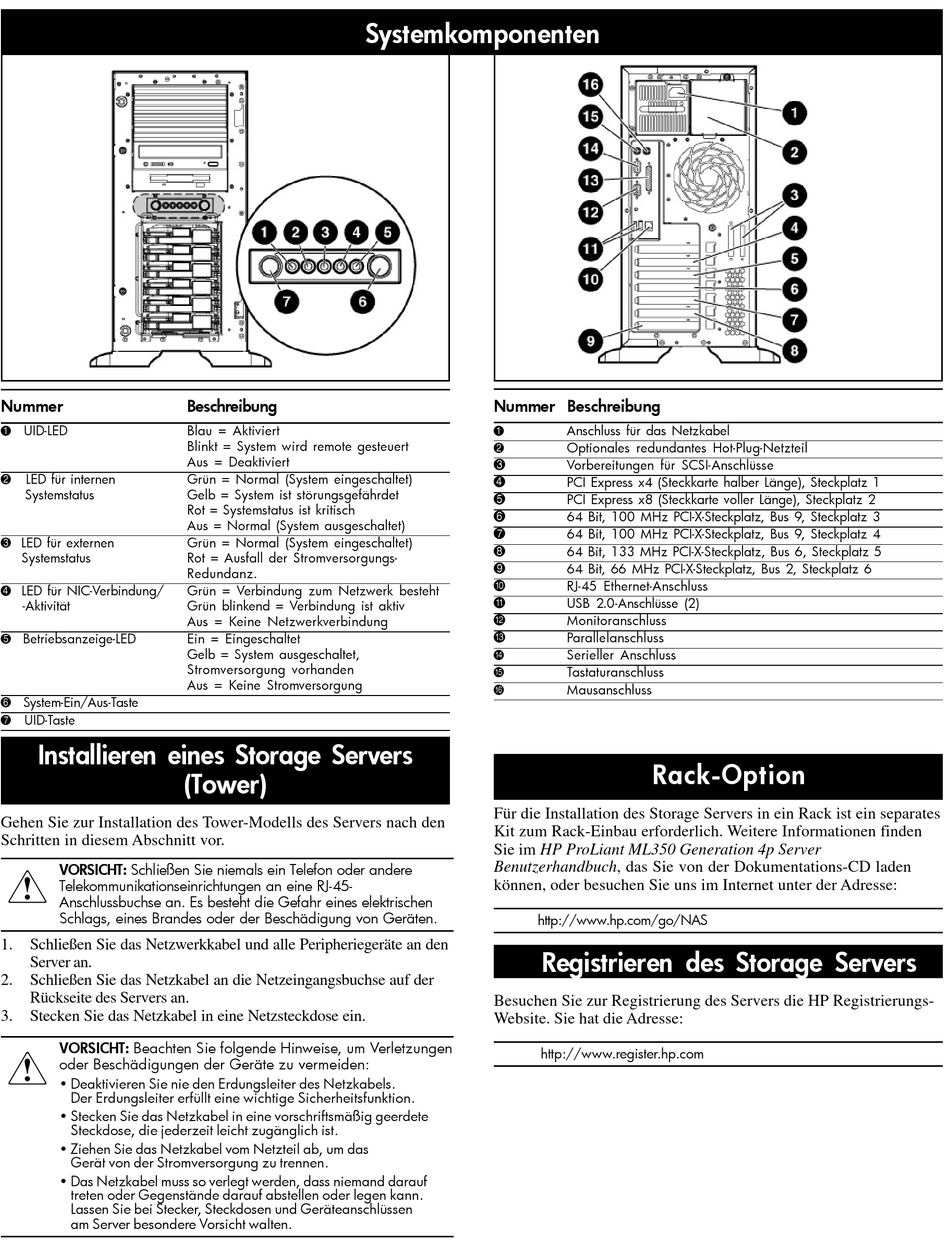

Systemkomponenten
Nummer Beschreibung
1
2
3
4
5
6
7
8
9
-
q
w
e
r
t
y
Für die Installation des Storage Servers in ein Rack ist ein separates
Kit zum Rack-Einbau erforderlich. Weitere Informationen finden
Sie im HP ProLiant ML350 Generation 4p Server
Benutzerhandbuch, das Sie von der Dokumentations-CD laden
können, oder besuchen Sie uns im Internet unter der Adresse:
http://www.hp.com/go/NAS
Registrieren des Storage Servers
Besuchen Sie zur Registrierung des Servers die HP Registrierungs-
Website. Sie hat die Adresse:
http://www.register.hp.com
Anschluss für das Netzkabel
Optionales redundantes Hot-Plug-Netzteil
Vorbereitungen für SCSI-Anschlüsse
PCI Express x4 (Steckkarte halber Länge), Steckplatz 1
PCI Express x8 (Steckkarte voller Länge), Steckplatz 2
64 Bit, 100 MHz PCI-X-Steckplatz, Bus 9, Steckplatz 3
64 Bit, 100 MHz PCI-X-Steckplatz, Bus 9, Steckplatz 4
64 Bit, 133 MHz PCI-X-Steckplatz, Bus 6, Steckplatz 5
64 Bit, 66 MHz PCI-X-Steckplatz, Bus 2, Steckplatz 6
RJ-45 Ethernet-Anschluss
USB 2.0-Anschlüsse (2)
Monitoranschluss
Parallelanschluss
Serieller Anschluss
Tastaturanschluss
Mausanschluss
Rack-Option
