- Seite 1 Installation Instructions TU Podium TU Podium Installationsanleitung EN-US Installation instructions 42,0410,1593 013-23022024...
- Seite 3 Inhaltsverzeichnis Vor der Montage beachten Allgemeines Lieferumfang Montagehinweis Sicherheit Montage Standkonsole am Boden festschrauben Zwei Standkonsolen miteinander verschrauben Montagepositionen der Schweißgeräte Systemkomponenten auf Standkonsole schrauben Verbindungs-Schlauchpaket konfigurieren Option Radbremse Sicherheit Lieferumfang Radbremse montieren Radbremse auf zwei miteinander verbundene Standkonsolen montieren Option OPT/TU Drehzapfen-Aufnahme Podium OPT/TU Drehzapfen-Aufnahme Podium montieren...

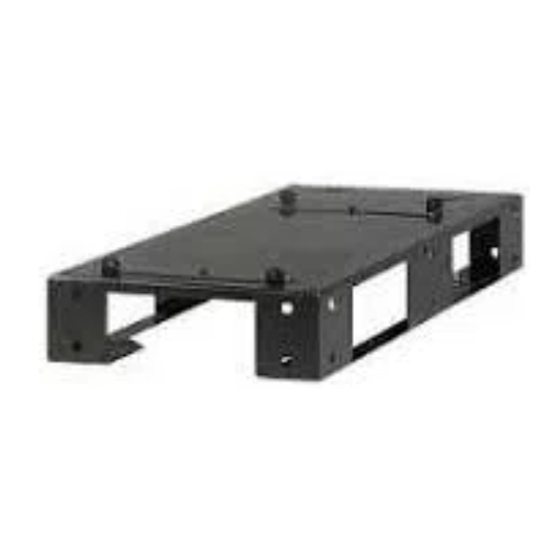

- Seite 4 Vor der Montage beachten Allgemeines TU Podium wird nachfolgend immer als Standkonsole bezeichnet. Lieferumfang TPSi, TSt Montagehinweis HINWEIS! Auf der Standkonsole kann nicht montiert werden: - eine Gasflaschen-Halterung - OPT/TU Drehzapfen-Aufnahme Als Ersatz für die OPT/TU Drehzapfen-Aufnahme kann die OPT/TU Drehzapfen- Aufnahme Podium auf dem Schweißgerät montiert werden.
- Seite 5 WARNUNG! Gefahr durch elektrischen Strom. Schwere Verletzungen oder Tod können die Folge sein. ▶ Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal- ten und vom Stromnetz trennen. ▶ Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern. Maximale Systemhöhe: WARNUNG! Gefahr durch umstürzende Geräte.
- Seite 6 Montage Standkonsole WARNUNG! am Boden fest- schrauben Gefahr durch umstürzende Geräte. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Das Befestigungsmaterial zum Festschrauben der Standkonsole ist nicht im Lieferumfang der Standkonsole enthalten. Der Monteur ist für die Auswahl des richtigen Befestigungsmaterials selbst verantwortlich. Bohrlöcher markieren Standkonsole 16 Mal am Untergrund festschrauben Zwei Standkon-...
- Seite 7 Standkonsolen mit dem mitgelieferten Befestigungsmaterial wie folgt miteinan- der verschrauben:...
- Seite 8 Montagepositio- TPS/i, TSt nen der TPS, TT/MW, Acerios Schweißgeräte TPS/i - Rackmontage...
- Seite 9 Systemkompo- WARNUNG! nenten auf Standkonsole Gefahr von umstürzenden Geräten durch zu hohen Schwerpunkt. schrauben Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die schwersten Systemkomponenten ganz unten auf der Standkonsole posi- tionieren und festschrauben ▶ Beispielsweise bei Verwendung einer ToolBox und eines Autotrafos: den Au- totrafo als erstes Gerät auf der Standkonsole montieren, die ToolBox am Au- totrafo montieren.
- Seite 10 Schrauben aus dem Lieferumfang des Kühlgerätes verwenden...
- Seite 11 Verbindungs- Bei Systemen mit einer Höhe von mehr Schlauchpaket als 740 mm / 29.19 inch (beispielswei- konfigurieren se iWave AC/DC Schweißgeräte mit ei- nem Kühlgerät = Systemhöhe von 940 mm / 37.01 inch) die Zugentlastung vom Verbindungs-Schlauchpaket wie nachfolgen dargestellt nach hinten verschieben.
- Seite 12 Option Radbremse Sicherheit WARNUNG! Gefahr durch umstürzende Geräte. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Ab einer Systemhöhe von 940 mm (37.01 inch) darf die Option Rad- bremse nicht verwendet werden. ▶ Ab einer Systemhöhe von 940 mm 940 mm (37.01 inch) die Standkonsole dau- (37.01 inch)
- Seite 13 Radbremse auf zwei miteinander verbundene Standkonsolen montieren...
- Seite 14 Option OPT/TU Drehzapfen-Aufnahme Podium OPT/TU Dreh- WARNUNG! zapfen-Aufnah- me Podium mon- Gefahr durch umstürzende Geräte. tieren Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Montage von OPT/TU Drehzapfen-Aufnahme Podium, die Standkon- sole dauerhaft am Boden festschrauben. Alle notwendigen Schrauben, Scheiben und Muttern dem Lieferumfang der OPT/TU Drehzapfen-Aufnahme Podium entnehmen.
- Seite 15 Table of contents Observe before installation General Scope of supply Assembly note Safety Installation Screw the upright console to the floor Screw two upright consoles together Mounting positions of the welding machines Screw the system components onto the upright console Configuring the interconnecting hosepack Optional wheel brake Safety...
- Seite 16 Observe before installation General TU Podium is always referred to as the upright console in the following. Scope of supply TPSi, TSt Assembly note NOTE! The following cannot be mounted on the upright console: - Gas cylinder holder - OPT/TU swivel pin holder As a replacement for the OPT/TU swivel pin holder, the OPT/TU swivel pin holder podium can be mounted on the welding machine.
- Seite 17 WARNING! Danger from electrical current. This may result in serious injuries or death. ▶ Before starting work, switch off all the devices and components involved and disconnect them from the grid. ▶ Secure all devices and components involved so they cannot be switched back Maximum system height: WARNING! Danger from falling devices.
- Seite 18 Installation Screw the up- WARNING! right console to the floor Danger from falling devices. This can result in severe personal injury and damage to property. ▶ The mounting materials for screwing the upright console in place are not in- cluded in the scope of supply for the upright console. The installer is respon- sible for selecting the proper mounting materials.
- Seite 19 Screw the upright consoles together with the supplied mounting materials as fol- lows:...
- Seite 20 Mounting positi- TPS/i, TransSteel ons of the wel- TPS, TT/MW, Acerios ding machines TPS/i rack mounting...
- Seite 21 Screw the sys- WARNING! tem components onto the upright Danger of equipment falling over due to high center of gravity. console This can result in severe personal injury and damage to property. ▶ Position the heaviest system components at the very bottom of the upright console and screw them in place ▶...
- Seite 22 Use screws from the scope of supply of the cooling unit...
- Seite 23 Configuring the For systems taller than 740 mm / interconnecting 29.19 inches (for example iWave hosepack AC/DC welding machines with a coo- ling unit = system height of 940 mm / 37.01 inches), move the strain-relief device of the interconnecting ho- sepack backwards as shown below.
- Seite 24 Optional wheel brake Safety WARNING! Danger from falling devices. This can result in severe personal inju- ry and damage to property. ▶ From a system height of 940 mm (37.01 inches), the wheel brake op- tion must not be used. ▶...
- Seite 25 Mount wheel brake on two in- terconnected upright consoles...
- Seite 26 OPT/TU swivel pin holder podium option Mounting the WARNING! OPT/TU swivel pin holder podi- Danger from falling devices. This can result in severe personal injury and damage to property. ▶ Before mounting the OPT/TU swivel pin holder podium, bolt the upright con- sole permanently to the floor.
