4

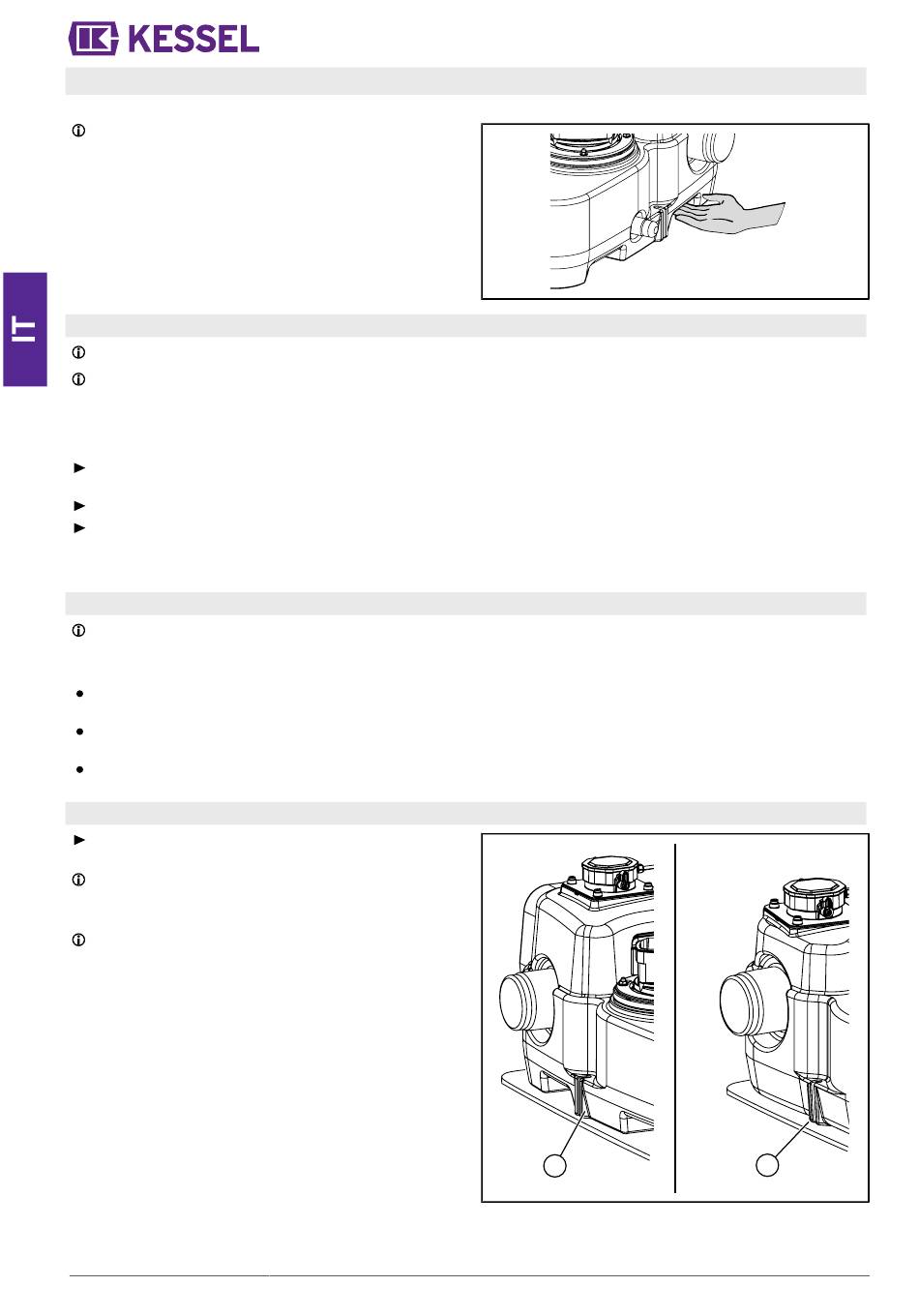

Montaggio
Indicazione per il trasporto
Il serbatoio deve essere trasportato da entrambe le mani-
glie incassate. Le maniglie sul coperchio o sulle pompe
non devono essere utilizzate per il trasporto del serba-
toio!
4.1
Informazioni generali sul montaggio
Per la sicurezza elettrica dell'impianto deve essere previsto un interruttore differenziale.
Posizionare la centralina dell'impianto in modo che non possa avvenire alcun uso non autorizzato.
Se l'impianto viene spento inavvertitamente possono verificarsi dei danni conseguenti nell'edificio.
Sequenza di montaggio
L'impianto viene montato e messo in funzione in momenti diversi in base alle comuni fasi di costruzione di un cantiere.
Installazione del serbatoio con il collegamento di entrata delle acque di scarico, sfiato e condotto di mandata, tramite il
quale vengono pompate le acque di scarico vd. "Fissaggio del serbatoio", pagina 80.
Montaggio della centralina e collegamento dei componenti elettrici (vd. "Montaggio della centralina", pagina 84).
Prima messa in funzione (vd. "Messa in funzione", pagina 85).
4.2
Collocazione dell'impianto
Garantire uno spazio sufficiente per i lavori di manutenzione ai sensi delle direttive vigenti (DIN EN 12056-4 e
DIN EN 12050-1). Raccomandiamo almeno 60 cm di spazio libero a livello perimetrale.
Condizioni preliminari:
L'impianto deve essere montato su un sottofondo sufficientemente portante (tenere conto del peso in condizioni piene =
volume del serbatoio in kg più da 70 a 250 kg, a seconda della variante dell'impianto) e piano.
Il sottofondo deve essere adatto all'accoglimento dei fissaggi al pavimento (0,9 kN per vite), che dovrebbero evitare il
possibile galleggiamento dell'impianto nel pozzetto-pompa.
I condotti di collegamento (entrata e uscita, sfiato) devono essere fissati in modo autoportante e non possono gravare
sull'impianto.
4.3
Fissaggio del serbatoio
Collocare il serbatoio nella posizione corretta e avvitarlo
al suolo nei due punti di fissaggio (1). Viti M8 al massimo.
Scegliere i mezzi di fissaggio in modo che siano in grado
di sopportare un carico di trazione di almeno 200 N per
ogni punto di fissaggio.
Per minimizzare la propagazione del suono, usare un
tappeto fonoassorbente KESSEL (disponibile quale
accessorio).
Codice articolo 28692, tappeto fonoassorbente Mono
Codice articolo 28098, tappeto fonoassorbente Duo
80 / 144
Impianto di sollevamento ibrido / Istruzioni per l'installazione e l'uso
Duo
1
Mono
1
010-974
