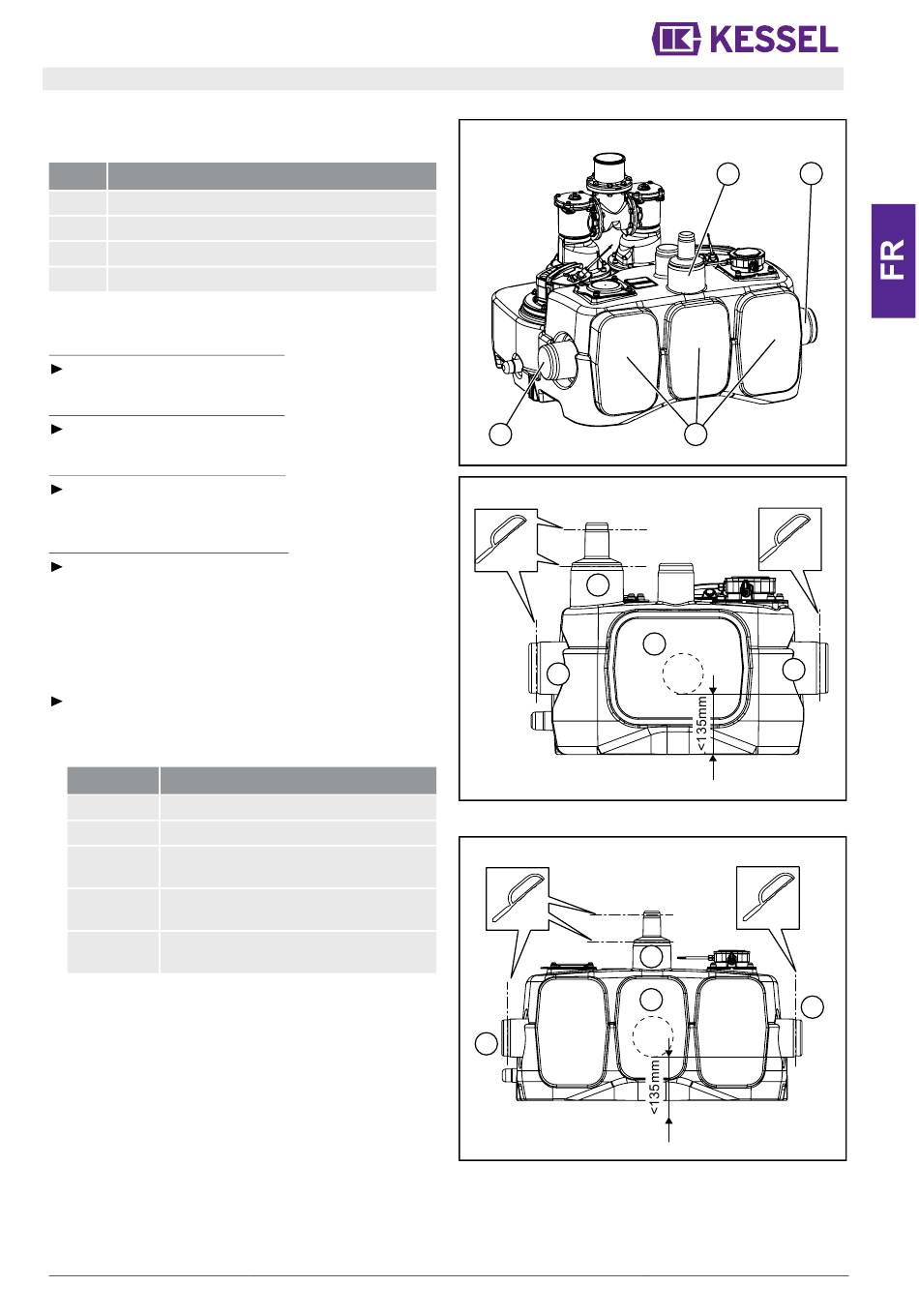

4.4 Montage de l'arrivée et de la sortie
Montage
Le montage des conduites de raccordement est possible à
différents endroits de la cuve :
Pos. Raccord
2 DN 100
6 DN 100
8 DN 50 ou DN 100
9 Surfaces de perçage, DN 150 max.
A. Arrivée au niveau du manchon (2)
Scier le manchon au niveau de l'arête de coupe prévue.
B. Arrivée au niveau du manchon (6)
Scier le manchon au niveau de l'arête de coupe prévue.
C. Arrivée au niveau du manchon (8)
Scier le manchon au niveau de l'arête de coupe prévue.
(DN 50 ou DN 100)
D. Arrivée au niveau de la surface (9)
Il est possible de raccorder l'arrivée au niveau des sur-
faces indiquées.
S'assurer que
- les eaux usées qui refluent ne pénètrent pas dans la
conduite d'arrivée.
- le bord inférieur de la conduite de raccordement ne doit
pas être inférieur à 135 mm (à partir du fond de la cuve).
Utiliser une scie cloche adaptée et un joint d'étanchéité
pour passage de tuyau (max. DN 150), disponible en tant
qu'accessoire.
Réf.
500100 Scie cloche pour DN 100/125/150
500101 Scie cloche pour DN 50/70/100
850117 Joint d'étanchéité pour passage de
tuyau, DN 100
850118 Joint d'étanchéité pour passage de
tuyau, DN 125
850119 Joint d'étanchéité pour passage de
tuyau, DN 150
010-974
Description
Poste de relevage / Instructions de pose et d'utilisation
6
8
9
6
Fig.: Aqualift L Mono
8
9
6
Fig.: Aqualift L Duo
2
8
9
2
2
57 / 144
