Edscha Trailer Systems TailWing Montageanleitung Seite 40

?
34
15 Nm
15 Nm
15 Nm
DE

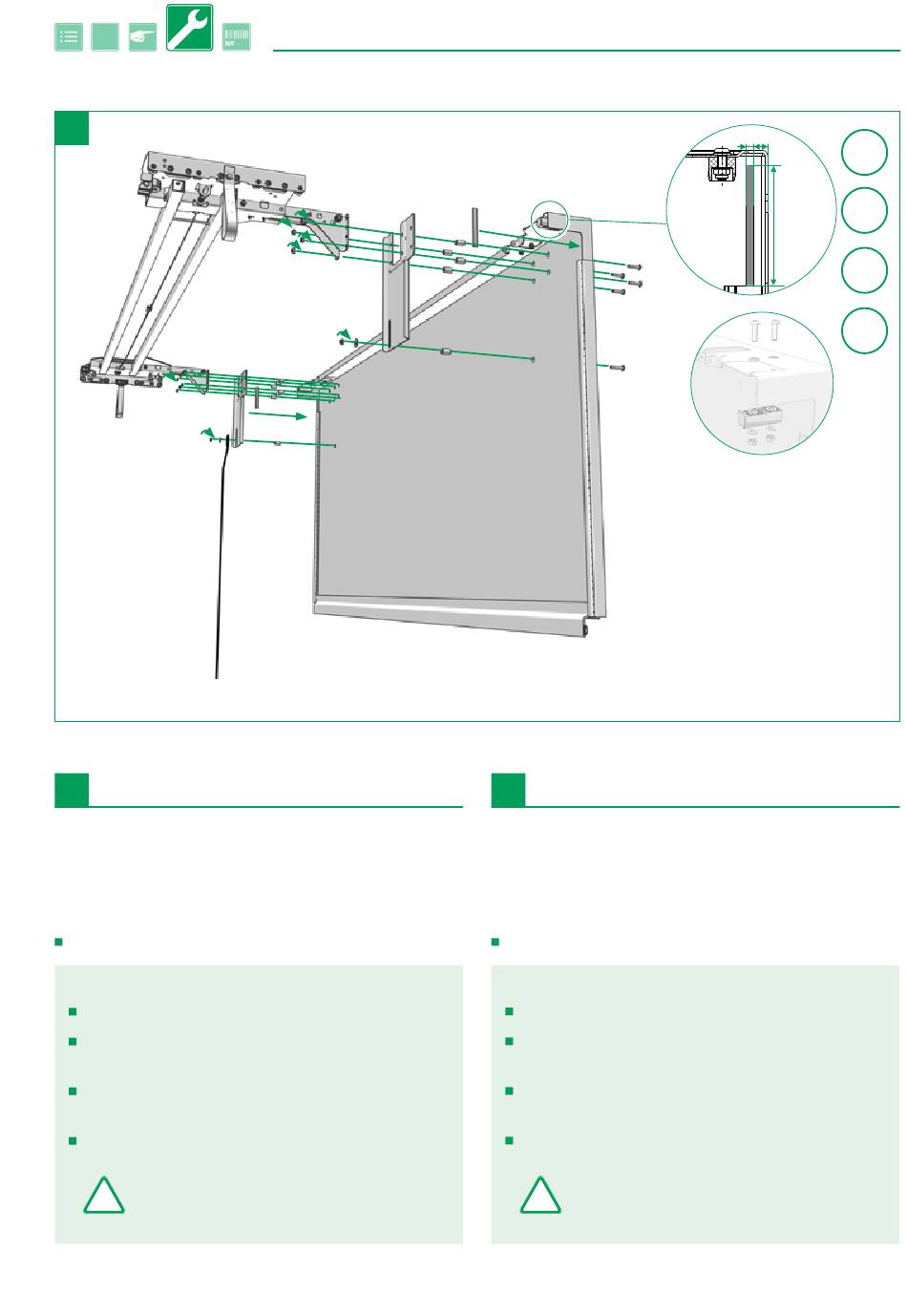

Montage Tailwing CS an
Endlaufwagen 01
Siehe Seite 9
Vorgehensweise:
Distanzhülsen in vorbereitete Löcher des Panels einbringen
Schraubmontage von Aufzugsband, Portalbalken, Verstär-
kungsplatten und Aufstellarm an vorbereiteter Tailwing-Platte
Führungsklotz verschrauben
(Siehe auch Reparaturanleitung Edscha TS CS-Hybrid)
Bürstendichtung aufkleben (Montagemaße der Montage-
zeichnung entnehmen.
Achtung:
!
zu verklebende Flächen müssen fettfrei sein!
www.EdschaTS.com
15 Nm
EN
Installing TailWing CS on end
carriage 01
See page 9
Procedure:
Insert spacer sleeves in the prepared holes of the panel
Screw the lift tape, gantry beam, reinforcement plates and
set up arm to the prepared tail wing plate
Screw on guide block
(Also see the repair instructions for Edscha TS CS-Hybrid)
Glue on brush seal (see assembly drawing for assembly
dimensions).
Attention:
!
Areas to be glued must be free of grease!
6,7
13
Fettfrei
110
Free of
grease
UC
St
V
U
40
