7.1.5.

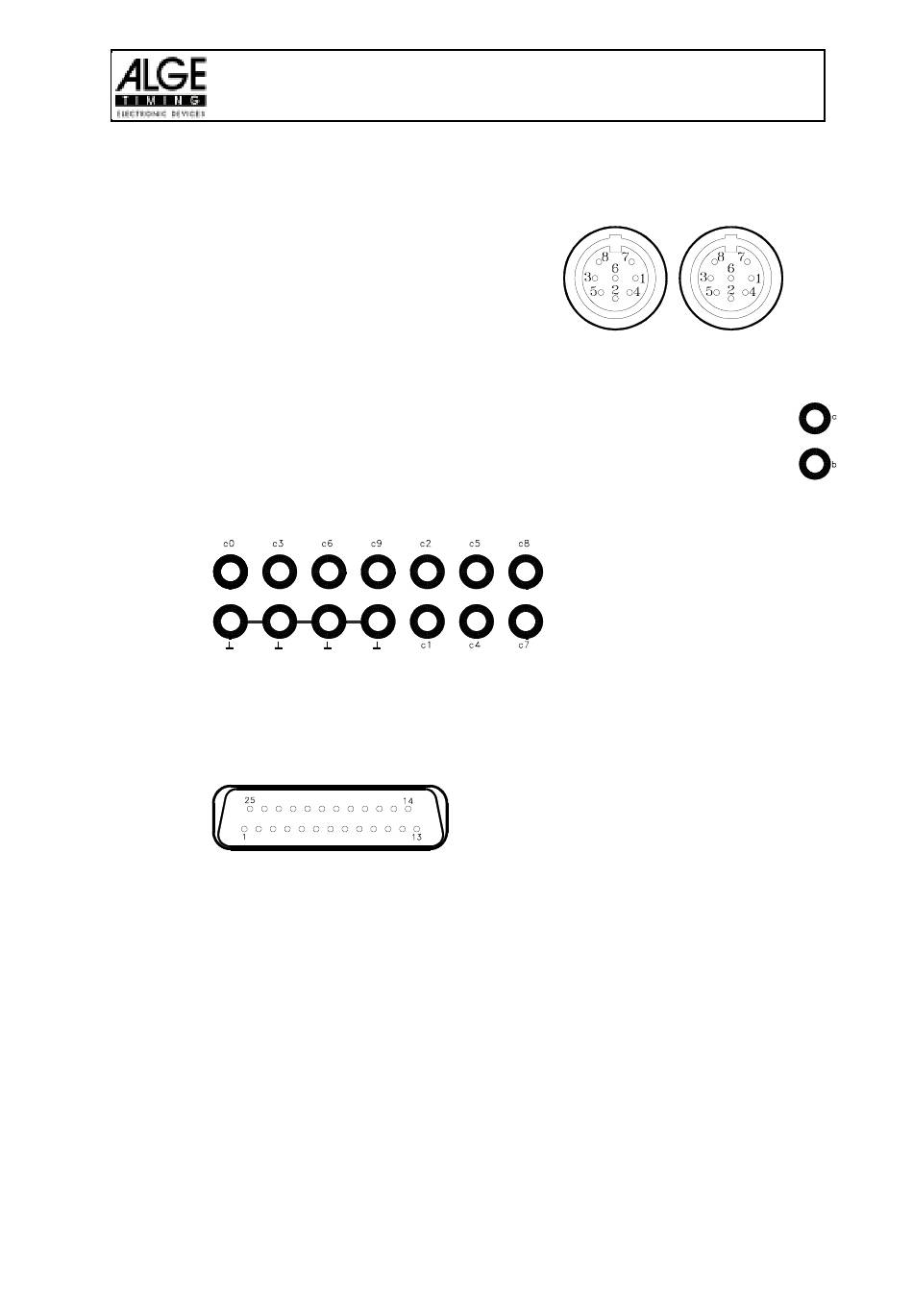

RS 232 / RS 485 (23)

1 RS 232, Daten TXD (Senden)
2 RS 232, gemeinsame Masse
3 RS 232, Daten RXD (Empfangen)
4 RS 232, Steuerleitung CTS
5 RS 232, Steuerleitung RTS
6 RS 485, Leitung a
7 RS 232, Ausgang externe Speisung
8 RS 485, Leitung b
7.1.6. Display Board - Großanzeigetafel (28)
Display Board Schnittstelle mit Datenausgang Kanal 2 (gelbe (oder weiße Buchse) und Masse
(schwarze (oder blaue) Buchse)
7.1.7. Bananenbuchsen Kanal 0 bis 9 (27)
Alle Kanäle kann man über die Bananenbuchsen anschließen. Für die 9 Kanäle (grün und rot) stehen
vier Masseanschlüsse (schwarz) zur Verfügung.
7.1.8.

Multi Channel (16)

1 Kanal 9
2 Kanal 0 (Start)
3 Kanal 2
4 Kanal 3
5 Kanal 7
6 Ausgang Daten (wie Kanal 2 von
"display board" (24)
7 RS 485 B
8 RS 485 A
9 Clock A
10 Clock B
11 leer
12 gemeinsame Masse
Version: D-010514
TdC 8000 für Springreiten
13 Ausgang +5 VDC stabilisiert
14 Kanal 1
15 Kanal 5
16 Kanal 8
17 Kanal 6
18 Kanal 4
19 leer
20 leer
21 leer
22 leer
23 Ausgang externe Speisung (5,3 bis 14,3 VDC)
24 gemeinsame Masse
25 externe Speisung (6 bis 15 VDC)
