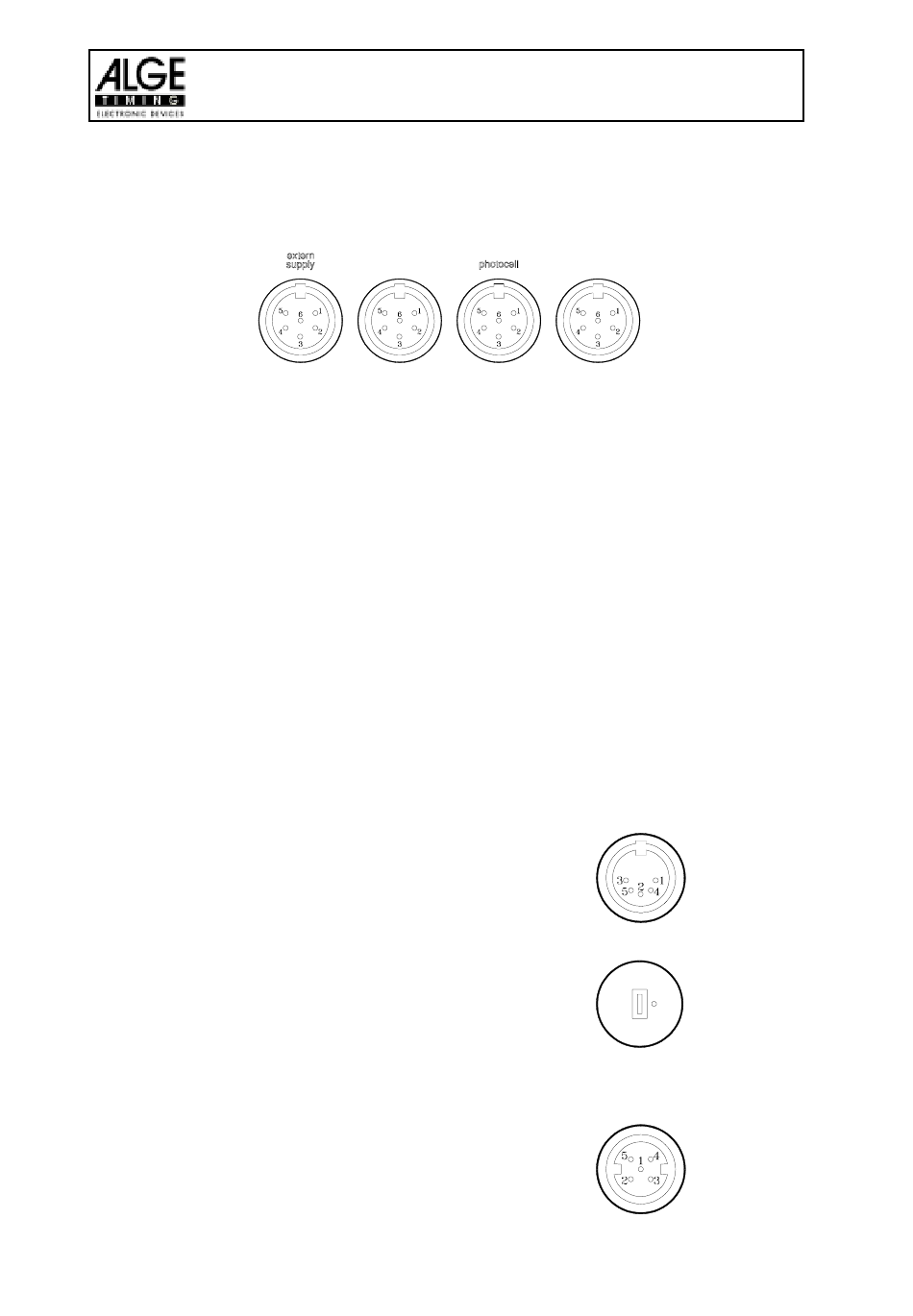

7.1. Anschluß-System
7.1.1.

Lichtschrankenbuchsen und externe Speisung

Buchse A und A´ (20 und 19):
1 Eingang Kanal 0 (Start)
2 Eingang Kanal 1 (Stop)
3 gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 2 (Zwischenzeit)
Buchse C (22):
1 Eingang Kanal 6 (Start)
2 Eingang Kanal 7 (Stop)
3 gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 8 (Zwischenzeit)
7.1.2. Anschluß für Sprechgarnitur (18)
1 Sprechgarnitur Mikrophon
2 gemeinsame Masse
3 Sprechgarnitur Kopfhörer
4 gemeinsame Masse
5 Eingang Kanal 9
7.1.3.

Lautsprecherbuchse (25)

1 Lautsprechersignal
2 gemeinsame Masse
7.1.4. Display Board - Großanzeigetafel (24)
1 gemeinsame Masse
2 Ausgang Speisung (6 bis 15 VDC)
3 Ausgang Datenkanal 1
4 Ausgang Speisung (6 bis 15 VDC)
5 Ausgang Datenkanal 1 oder 2
Version: 010514
TdC 8000 für Springreiten
A´ A
1 Eingang Kanal 3 (Start)
2 Eingang Kanal 4 (Stop)
3 gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 5 (Zwischenzeit)
B C
Buchse B (21):
