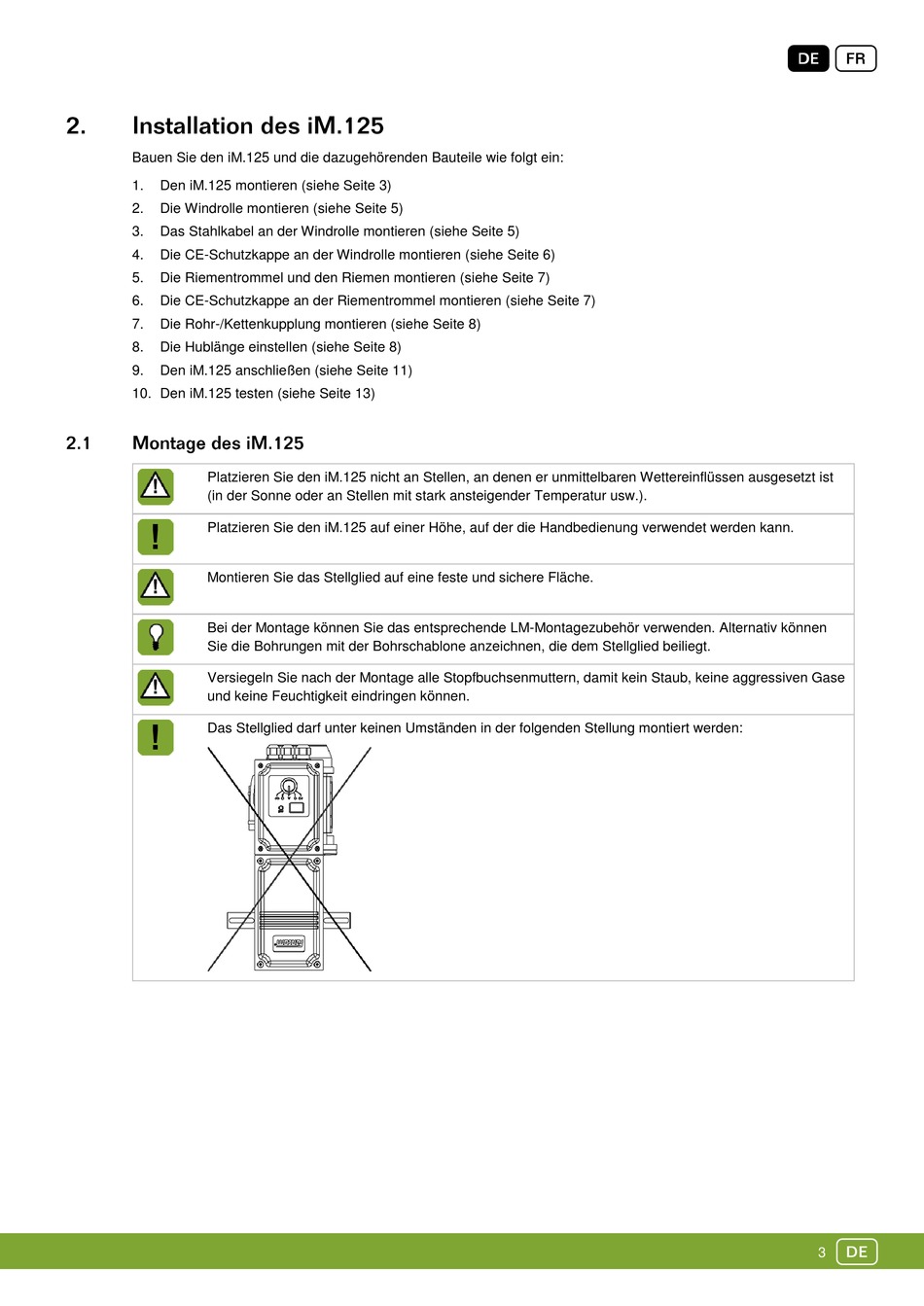

Bauen Sie den iM.125 und die dazugehörenden Bauteile wie folgt ein:
1.
Den iM.125 montieren (siehe Seite 3)
2.
Die Windrolle montieren (siehe Seite 5)
3.
Das Stahlkabel an der Windrolle montieren (siehe Seite 5)
4.
Die CE-Schutzkappe an der Windrolle montieren (siehe Seite 6)
5.
Die Riementrommel und den Riemen montieren (siehe Seite 7)
6.
Die CE-Schutzkappe an der Riementrommel montieren (siehe Seite 7)
7.
Die Rohr-/Kettenkupplung montieren (siehe Seite 8)
8.
Die Hublänge einstellen (siehe Seite 8)
9.
Den iM.125 anschließen (siehe Seite 11)
10. Den iM.125 testen (siehe Seite 13)
Platzieren Sie den iM.125 nicht an Stellen, an denen er unmittelbaren Wettereinflüssen ausgesetzt ist
(in der Sonne oder an Stellen mit stark ansteigender Temperatur usw.).
Platzieren Sie den iM.125 auf einer Höhe, auf der die Handbedienung verwendet werden kann.
Montieren Sie das Stellglied auf eine feste und sichere Fläche.
Bei der Montage können Sie das entsprechende LM-Montagezubehör verwenden. Alternativ können
Sie die Bohrungen mit der Bohrschablone anzeichnen, die dem Stellglied beiliegt.
Versiegeln Sie nach der Montage alle Stopfbuchsenmuttern, damit kein Staub, keine aggressiven Gase
und keine Feuchtigkeit eindringen können.
Das Stellglied darf unter keinen Umständen in der folgenden Stellung montiert werden:
Df
d
3
