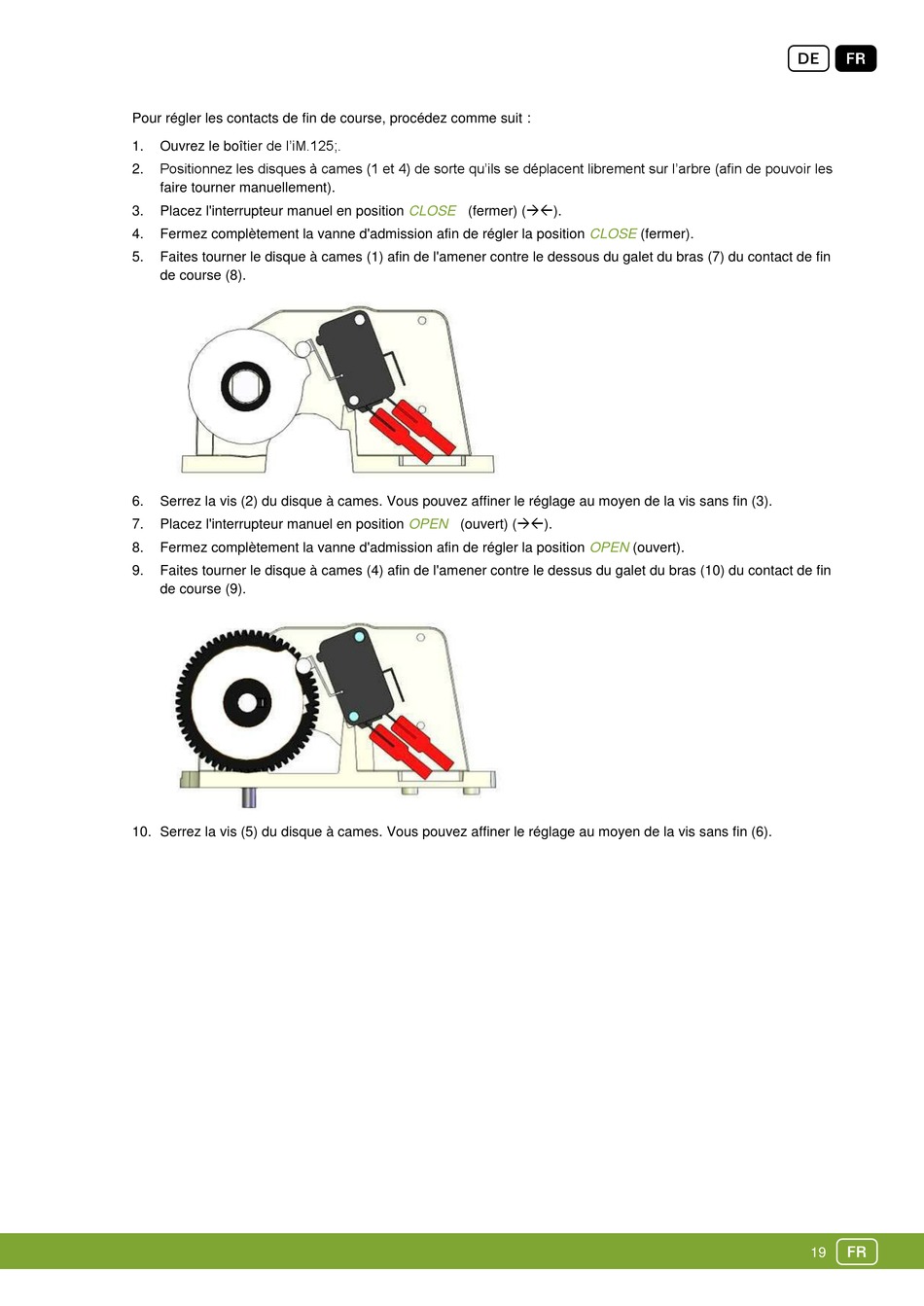

Pour régler les contacts de fin de course, procédez comme suit :
Ouvrez le boîtier de l'iM.125;.
1.
Positionnez les disques à cames (1 et 4) de sorte qu'ils se déplacent librement sur l'arbre (afin de pouvoir les
2.
faire tourner manuellement).
3.
Placez l'interrupteur manuel en position
4.
Fermez complètement la vanne d'admission afin de régler la position
5.
Faites tourner le disque à cames (1) afin de l'amener contre le dessous du galet du bras (7) du contact de fin
de course (8).
6.
Serrez la vis (2) du disque à cames. Vous pouvez affiner le réglage au moyen de la vis sans fin (3).
7.
Placez l'interrupteur manuel en position
8.
Fermez complètement la vanne d'admission afin de régler la position
9.
Faites tourner le disque à cames (4) afin de l'amener contre le dessus du galet du bras (10) du contact de fin
de course (9).
10. Serrez la vis (5) du disque à cames. Vous pouvez affiner le réglage au moyen de la vis sans fin (6).
CLOSE
(fermer) ().
OPEN
(ouvert) ().
CLOSE
(fermer).
OPEN
(ouvert).
