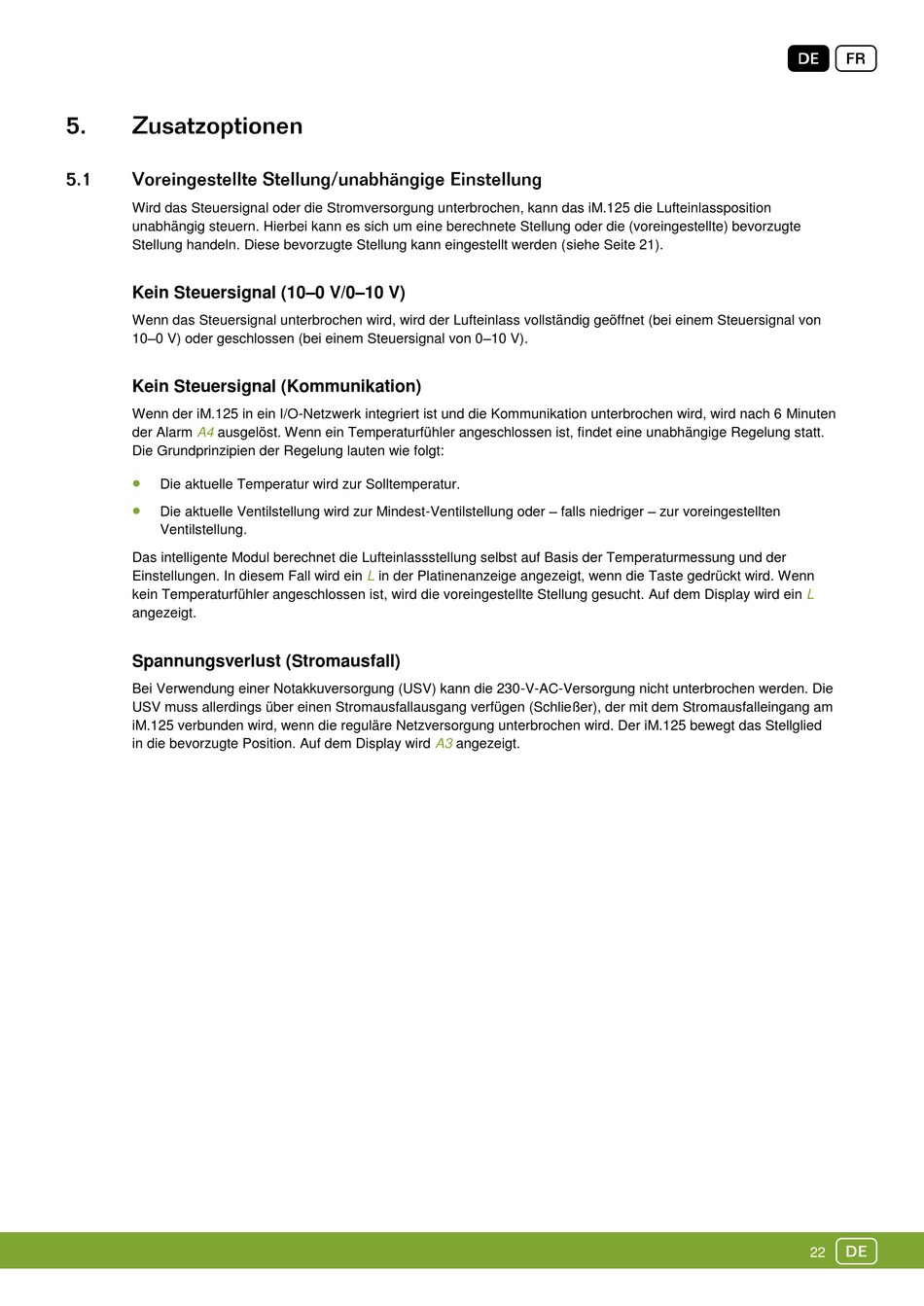

Wird das Steuersignal oder die Stromversorgung unterbrochen, kann das iM.125 die Lufteinlassposition
unabhängig steuern. Hierbei kann es sich um eine berechnete Stellung oder die (voreingestellte) bevorzugte
Stellung handeln. Diese bevorzugte Stellung kann eingestellt werden (siehe Seite 21).
Kein Steuersignal (10–0 V/0–10 V)
Wenn das Steuersignal unterbrochen wird, wird der Lufteinlass vollständig geöffnet (bei einem Steuersignal von
10–0 V) oder geschlossen (bei einem Steuersignal von 0–10 V).
Kein Steuersignal (Kommunikation)
Wenn der iM.125 in ein I/O-Netzwerk integriert ist und die Kommunikation unterbrochen wird, wird nach 6 Minuten
der Alarm
A4
ausgelöst. Wenn ein Temperaturfühler angeschlossen ist, findet eine unabhängige Regelung statt.
Die Grundprinzipien der Regelung lauten wie folgt:
Die aktuelle Temperatur wird zur Solltemperatur.
Die aktuelle Ventilstellung wird zur Mindest-Ventilstellung oder – falls niedriger – zur voreingestellten
Ventilstellung.
Das intelligente Modul berechnet die Lufteinlassstellung selbst auf Basis der Temperaturmessung und der
Einstellungen. In diesem Fall wird ein
kein Temperaturfühler angeschlossen ist, wird die voreingestellte Stellung gesucht. Auf dem Display wird ein
angezeigt.
Spannungsverlust (Stromausfall)
Bei Verwendung einer Notakkuversorgung (USV) kann die 230-V-AC-Versorgung nicht unterbrochen werden. Die
USV muss allerdings über einen Stromausfallausgang verfügen (Schließer), der mit dem Stromausfalleingang am
iM.125 verbunden wird, wenn die reguläre Netzversorgung unterbrochen wird. Der iM.125 bewegt das Stellglied
in die bevorzugte Position. Auf dem Display wird
L
in der Platinenanzeige angezeigt, wenn die Taste gedrückt wird. Wenn
A3
angezeigt.
Df
L
d
22
