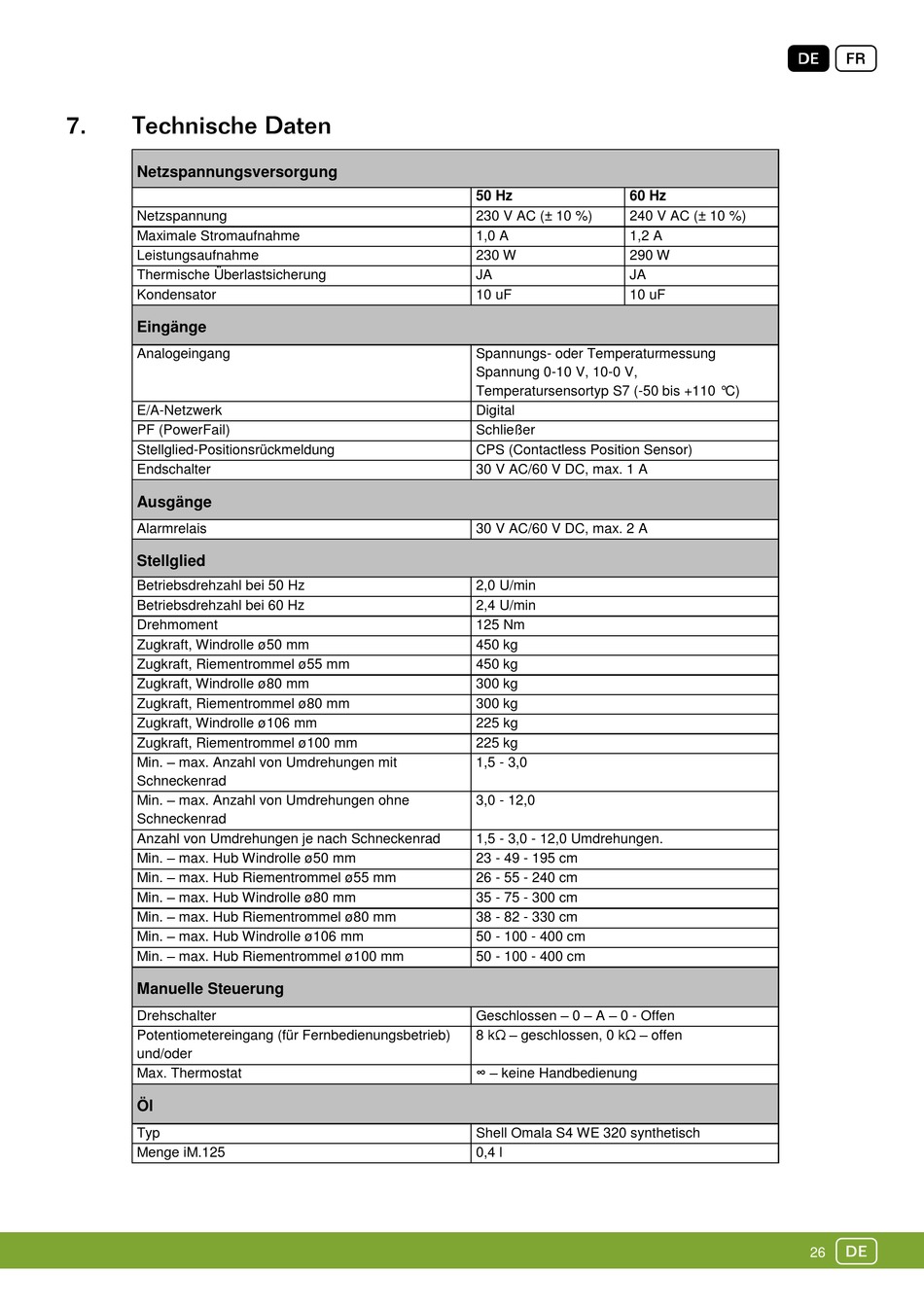

Fancom iM.125 + CPS Anleitung Seite 29

Netzspannungsversorgung
Netzspannung
Maximale Stromaufnahme
Leistungsaufnahme
Thermische Überlastsicherung
Kondensator
Eingänge
Analogeingang
E/A-Netzwerk
PF (PowerFail)
Stellglied-Positionsrückmeldung
Endschalter
Ausgänge
Alarmrelais
Stellglied
Betriebsdrehzahl bei 50 Hz
Betriebsdrehzahl bei 60 Hz
Drehmoment
Zugkraft, Windrolle ø50 mm
Zugkraft, Riementrommel ø55 mm
Zugkraft, Windrolle ø80 mm
Zugkraft, Riementrommel ø80 mm
Zugkraft, Windrolle ø106 mm
Zugkraft, Riementrommel ø100 mm
Min. – max. Anzahl von Umdrehungen mit
Schneckenrad
Min. – max. Anzahl von Umdrehungen ohne
Schneckenrad
Anzahl von Umdrehungen je nach Schneckenrad
Min. – max. Hub Windrolle ø50 mm
Min. – max. Hub Riementrommel ø55 mm
Min. – max. Hub Windrolle ø80 mm
Min. – max. Hub Riementrommel ø80 mm
Min. – max. Hub Windrolle ø106 mm
Min. – max. Hub Riementrommel ø100 mm
Manuelle Steuerung
Drehschalter
Potentiometereingang (für Fernbedienungsbetrieb)
und/oder
Max. Thermostat
Öl
Typ
Menge iM.125
50 Hz 60 Hz
230 V AC (± 10 %) 240 V AC (± 10 %)
1,0 A 1,2 A
230 W 290 W
JA JA
10 uF 10 uF
Spannungs- oder Temperaturmessung
Spannung 0-10 V, 10-0 V,
Temperatursensortyp S7 (-50 bis +110 °C)
Digital
Schließer
CPS (Contactless Position Sensor)
30 V AC/60 V DC, max. 1 A
30 V AC/60 V DC, max. 2 A
2,0 U/min
2,4 U/min
125 Nm
450 kg
450 kg
300 kg
300 kg
225 kg
225 kg
1,5 - 3,0
3,0 - 12,0
1,5 - 3,0 - 12,0 Umdrehungen.
23 - 49 - 195 cm
26 - 55 - 240 cm
35 - 75 - 300 cm
38 - 82 - 330 cm
50 - 100 - 400 cm
50 - 100 - 400 cm
Geschlossen – 0 – A – 0 - Offen
8 kΩ – geschlossen, 0 kΩ – offen
∞ – keine Handbedienung
Shell Omala S4 WE 320 synthetisch
0,4 l
