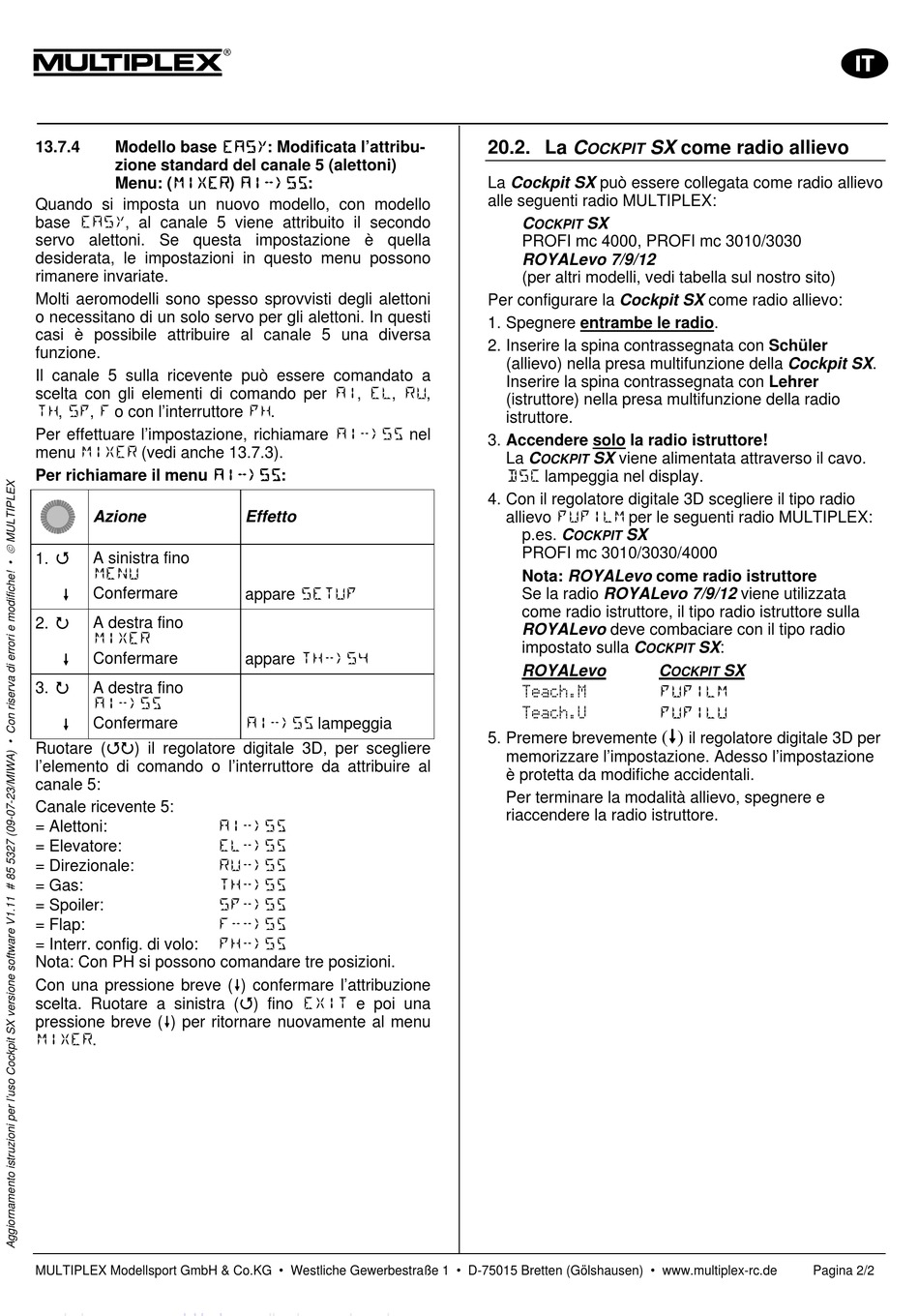

Multiplex COCKPIT SX Ergänzung Seite 11

13.7.4 Modello base EASY: Modificata l'attribu-
zione standard del canale 5 (alettoni)
Menu: (MIXER) AI->S5:
Quando si imposta un nuovo modello, con modello
base EASY, al canale 5 viene attribuito il secondo
servo alettoni. Se questa impostazione è quella
desiderata, le impostazioni in questo menu possono
rimanere invariate.
Molti aeromodelli sono spesso sprovvisti degli alettoni
o necessitano di un solo servo per gli alettoni. In questi
casi è possibile attribuire al canale 5 una diversa
funzione.
Il canale 5 sulla ricevente può essere comandato a
scelta con gli elementi di comando per AI, EL, RU,
TH, SP, F o con l'interruttore PH.
Per effettuare l'impostazione, richiamare AI->S5 nel
menu MIXER (vedi anche 13.7.3).
Per richiamare il menu AI->S5:
Azione
A sinistra fino
1.
MENU
Confermare
A destra fino
2.
MIXER
Confermare
A destra fino
3.
AI->S5
Confermare
Ruotare ( ) il regolatore digitale 3D, per scegliere
l'elemento di comando o l'interruttore da attribuire al
canale 5:
Canale ricevente 5:
= Alettoni:
= Elevatore:
= Direzionale:
= Gas:
= Spoiler:
= Flap:
= Interr. config. di volo:
Nota: Con PH si possono comandare tre posizioni.
Con una pressione breve ( ) confermare l'attribuzione
scelta. Ruotare a sinistra ( ) fino EXIT e poi una
pressione breve ( ) per ritornare nuovamente al menu
MIXER.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Effetto
appare SETUP
appare TH->S4
AI->S5 lampeggia
AI->S5
EL->S5
RU->S5
TH->S5
SP->S5
F-->S5
PH->S5
20.2. La C SX come radio allievo
OCKPIT
La Cockpit SX può essere collegata come radio allievo
alle seguenti radio MULTIPLEX:
C SX
OCKPIT
PROFI mc 4000, PROFI mc 3010/3030
ROYALevo 7/9/12
(per altri modelli, vedi tabella sul nostro sito)
Per configurare la Cockpit SX come radio allievo:
1. Spegnere entrambe le radio.
2. Inserire la spina contrassegnata con Schüler
(allievo) nella presa multifunzione della Cockpit SX.
Inserire la spina contrassegnata con Lehrer
(istruttore) nella presa multifunzione della radio
istruttore.
3. Accendere solo la radio istruttore!
La C SX viene alimentata attraverso il cavo.
OCKPIT
DSC lampeggia nel display.
4. Con il regolatore digitale 3D scegliere il tipo radio
allievo PUPILM per le seguenti radio MULTIPLEX:
p.es. C SX
OCKPIT
PROFI mc 3010/3030/4000
Nota: ROYALevo come radio istruttore
Se la radio ROYALevo 7/9/12 viene utilizzata
come radio istruttore, il tipo radio istruttore sulla
ROYALevo deve combaciare con il tipo radio
impostato sulla C
OCKPIT
ROYALevo C
Teach.M PUPILM
Teach.U PUPILU
5. Premere brevemente
memorizzare l'impostazione. Adesso l'impostazione
è protetta da modifiche accidentali.
Per terminare la modalità allievo, spegnere e
riaccendere la radio istruttore.
SX:
SX
OCKPIT
( )
il regolatore digitale 3D per
Pagina 2/2
