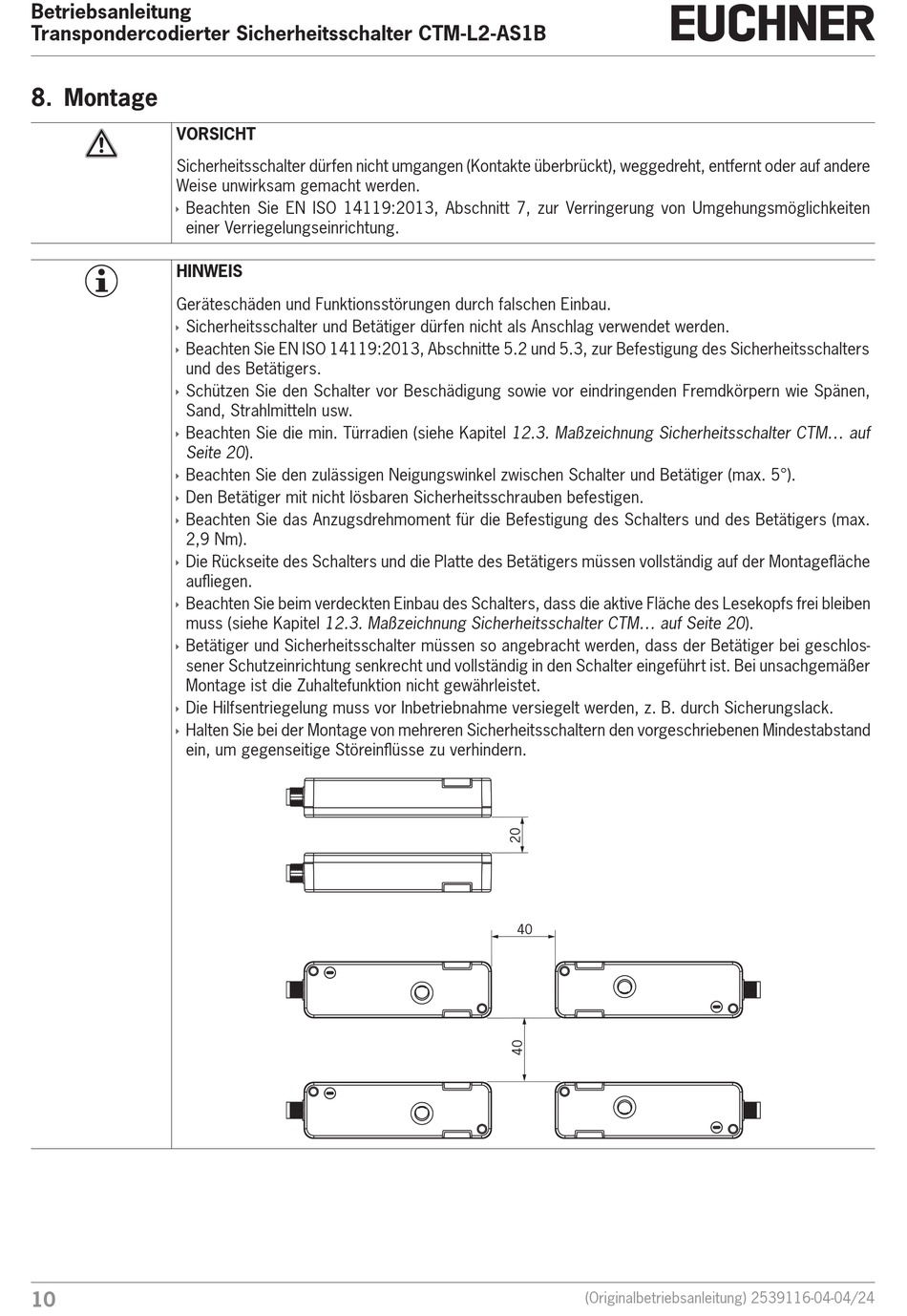

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTM-L2-AS1B
8. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
Ì
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschalters
Ì
und des Betätigers.
Schützen Sie den Schalter vor Beschädigung sowie vor eindringenden Fremdkörpern wie Spänen,
Ì
Sand, Strahlmitteln usw.
Beachten Sie die min. Türradien (siehe Kapitel 12.3. Maßzeichnung Sicherheitsschalter CTM... auf
Ì
Seite 20).
Beachten Sie den zulässigen Neigungswinkel zwischen Schalter und Betätiger (max. 5°).
Ì
Den Betätiger mit nicht lösbaren Sicherheitsschrauben befestigen.
Ì
Beachten Sie das Anzugsdrehmoment für die Befestigung des Schalters und des Betätigers (max.
Ì
2,9 Nm).
Die Rückseite des Schalters und die Platte des Betätigers müssen vollständig auf der Montagefläche
Ì
aufliegen.
Beachten Sie beim verdeckten Einbau des Schalters, dass die aktive Fläche des Lesekopfs frei bleiben
Ì
muss (siehe Kapitel 12.3. Maßzeichnung Sicherheitsschalter CTM... auf Seite 20).
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass der Betätiger bei geschlos-
Ì
sener Schutzeinrichtung senkrecht und vollständig in den Schalter eingeführt ist. Bei unsachgemäßer
Montage ist die Zuhaltefunktion nicht gewährleistet.
Die Hilfsentriegelung muss vor Inbetriebnahme versiegelt werden, z. B. durch Sicherungslack.
Ì
Halten Sie bei der Montage von mehreren Sicherheitsschaltern den vorgeschriebenen Mindestabstand
Ì
ein, um gegenseitige Störeinflüsse zu verhindern.
10
40
(Originalbetriebsanleitung) 2539116-04-04/24
