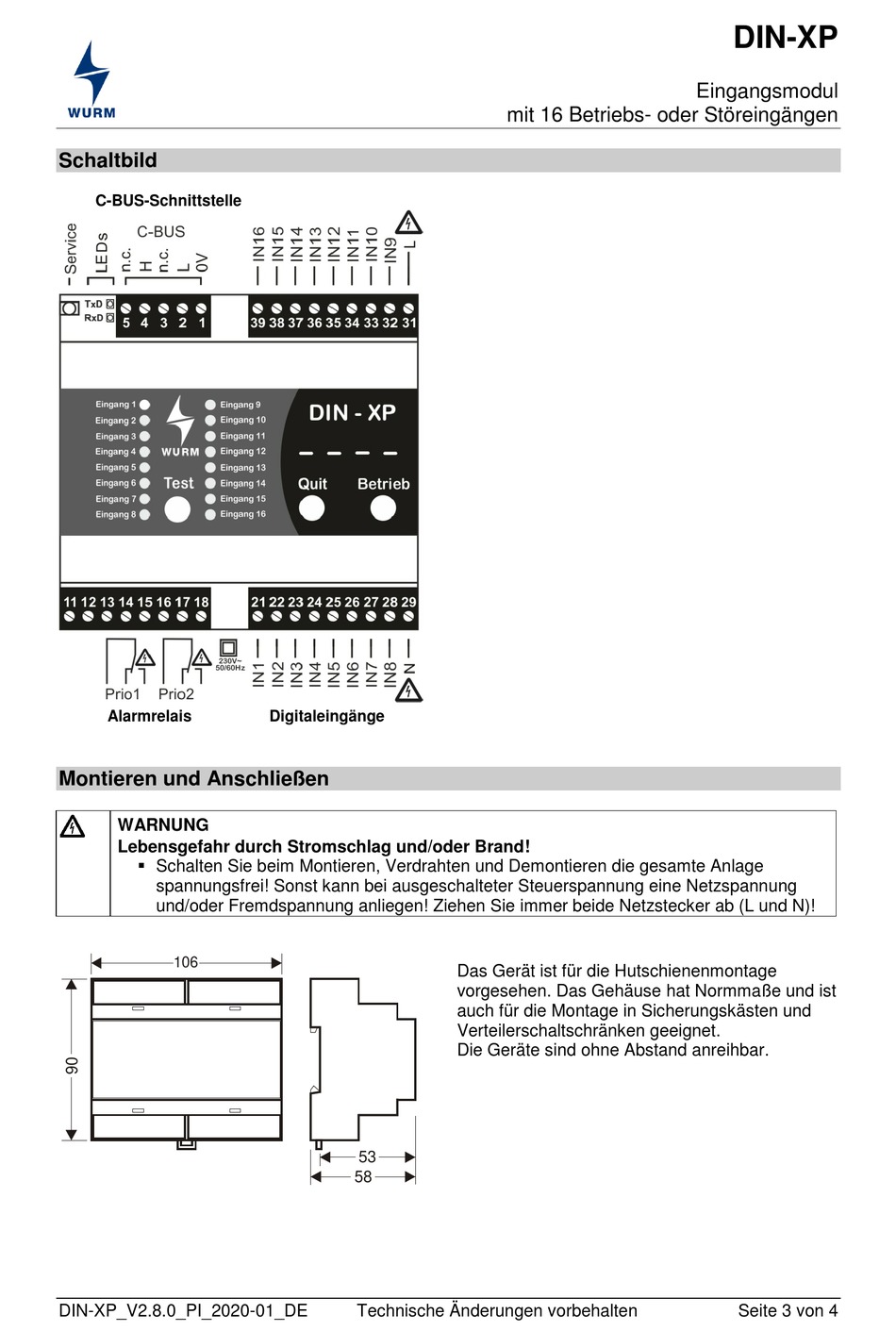

Schaltbild
C-BUS-Schnittstelle
Alarmrelais
Montieren und Anschließen
WARNUNG
Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage
spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung
und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)!
106
DIN-XP_V2.8.0_PI_2020-01_DE
Digitaleingänge
53
58
Technische Änderungen vorbehalten
mit 16 Betriebs- oder Störeingängen
Das Gerät ist für die Hutschienenmontage
vorgesehen. Das Gehäuse hat Normmaße und ist
auch für die Montage in Sicherungskästen und
Verteilerschaltschränken geeignet.
Die Geräte sind ohne Abstand anreihbar.
DIN-XP
Eingangsmodul
Seite 3 von 4
