DIN-XP
Eingangsmodul
mit 16 Betriebs- oder Störeingängen
Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge eine Standard-Telefonleitung
2x2x0,8ø empfohlen. Die Abschirmung ist im Schaltschrank zu erden. Bei Leitungslängen von 100m
bis 400m sollte eine abgeschirmte Leitung mit Schirmgeflecht verwendet werden.
Bei Fühlerverlängerung wird die Verwendung abgeschirmter Kabel empfohlen.
Leitungslänge
Bis 100m
Bis 400m
Technische Daten
Spannungsversorgung 230V~, +10% / -15%, ca. 4VA
Digitaleingänge 16 x für 230V~ (gemeinsamer Nullleiter)
Ausgangsrelais 2 x Wechslerkontakte, 230V~, 4(2)A
Zentraleinheit Single-Chip-Mikrocomputer, Datenspeicher
Überwachungssystem Selbstüberwachung von Datenspeicher und Mikrocomputer
Kommunikation 3-Leiter CAN-Bus-Schnittstelle mit integrierter
Gatewaytypen
Abmessungen (BxHxT) 106 x 90 x 58mm (DIN 43880)
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
CE-Konformität
EAC-Konformität
Gültigkeit ab Version 2.8.0
Seite 4 von 4
Querschnitt
0,75mm²
1,5mm²
Spannungsversorgung, galvanisch getrennt, Service-Buchse
Das Gerät wird unterstützt von den Gateways:
Multigate, ab V1.0
CMD300, ab V1.0
GTW-LAN 2.1
Die globale Störauswertung wird unterstützt von den Gateways:
Multigate, ab V2.4
CMD300, ab V1.0
GTW-LAN 2.1
Gewicht Ca. 450g
− 2014/30/EU (EMV-Richtlinie)
− 2014/35/EU (Niederspannungsrichtlinie)
− TR ZU 004/2011
− TR ZU 020/2011
RoHS II
Technische Änderungen vorbehalten

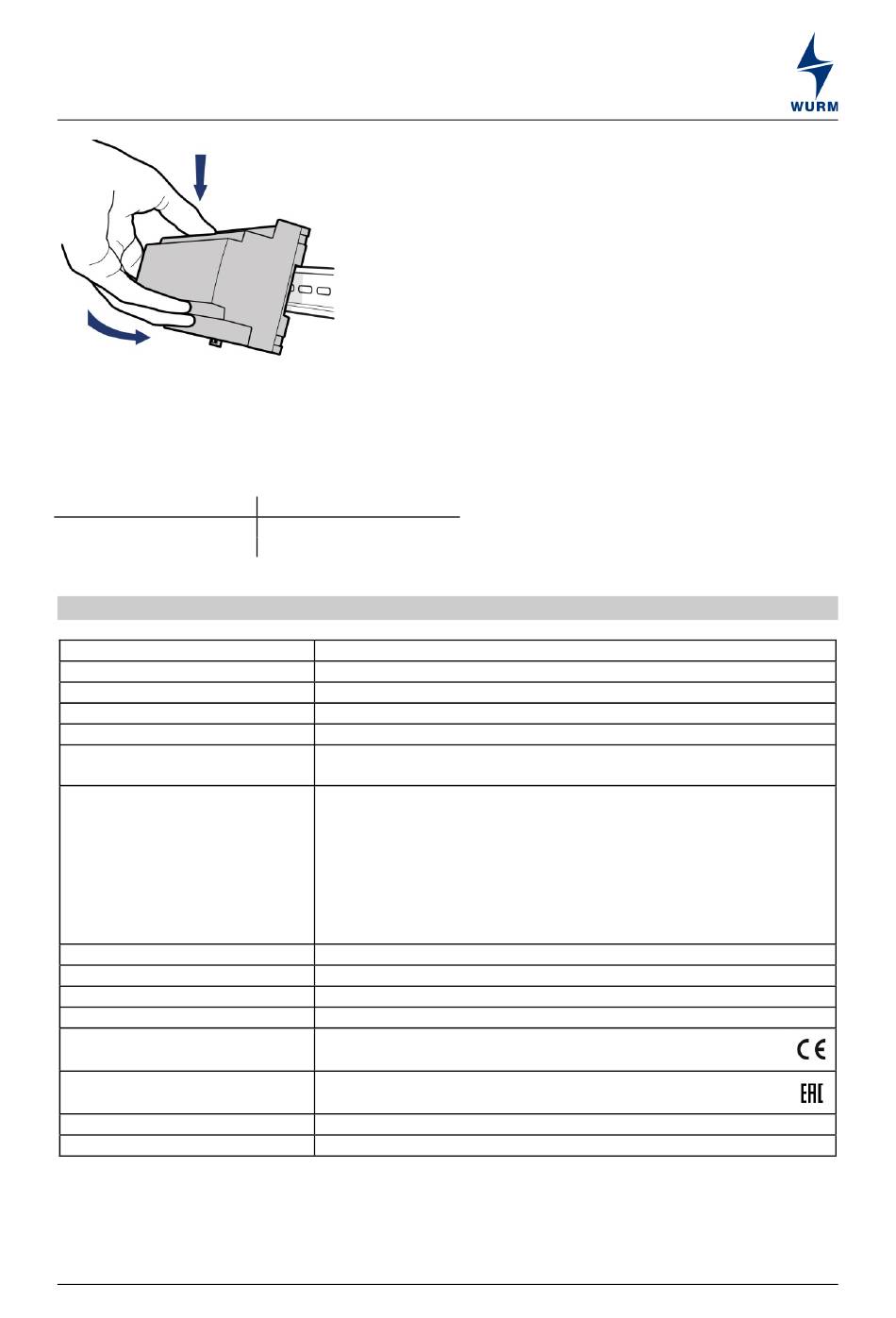

Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
DIN-XP_V2.8.0_PI_2020-01_DE
