3.0

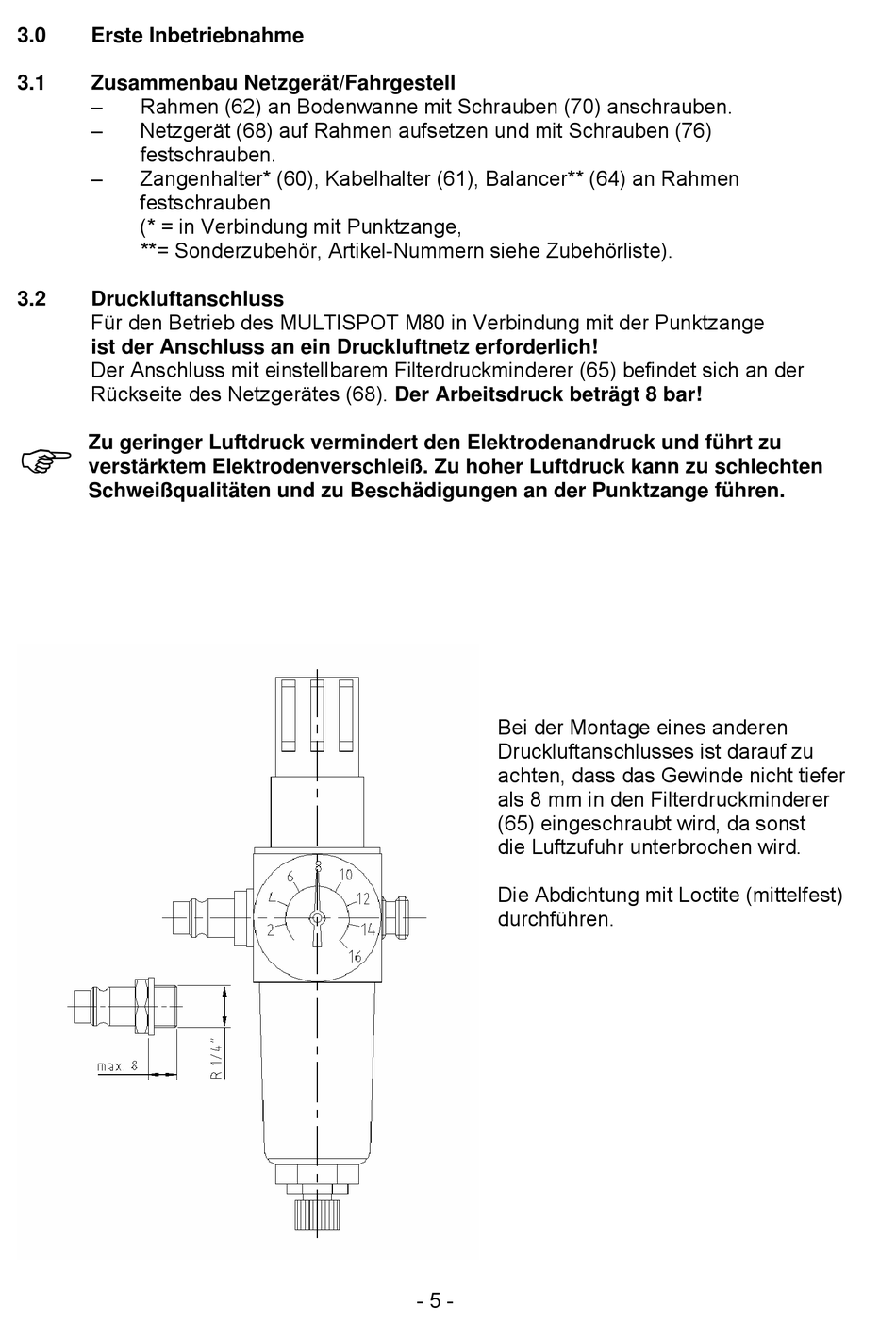

Erste Inbetriebnahme
3.1
Zusammenbau Netzgerät/Fahrgestell
–
Rahmen (62) an Bodenwanne mit Schrauben (70) anschrauben.
–
Netzgerät (68) auf Rahmen aufsetzen und mit Schrauben (76)
festschrauben.
–
Zangenhalter* (60), Kabelhalter (61), Balancer** (64) an Rahmen
festschrauben
(* = in Verbindung mit Punktzange,
**= Sonderzubehör, Artikel-Nummern siehe Zubehörliste).
3.2
Druckluftanschluss
Für den Betrieb des MULTISPOT M80 in Verbindung mit der Punktzange
ist der Anschluss an ein Druckluftnetz erforderlich!
Der Anschluss mit einstellbarem Filterdruckminderer (65) befindet sich an der
Rückseite des Netzgerätes (68). Der Arbeitsdruck beträgt 8 bar!
Zu geringer Luftdruck vermindert den Elektrodenandruck und führt zu
verstärktem Elektrodenverschleiß. Zu hoher Luftdruck kann zu schlechten
Schweißqualitäten und zu Beschädigungen an der Punktzange führen.
Bei der Montage eines anderen
Druckluftanschlusses ist darauf zu
achten, dass das Gewinde nicht tiefer
als 8 mm in den Filterdruckminderer
(65) eingeschraubt wird, da sonst
die Luftzufuhr unterbrochen wird.
Die Abdichtung mit Loctite (mittelfest)
durchführen.
- 5 -
