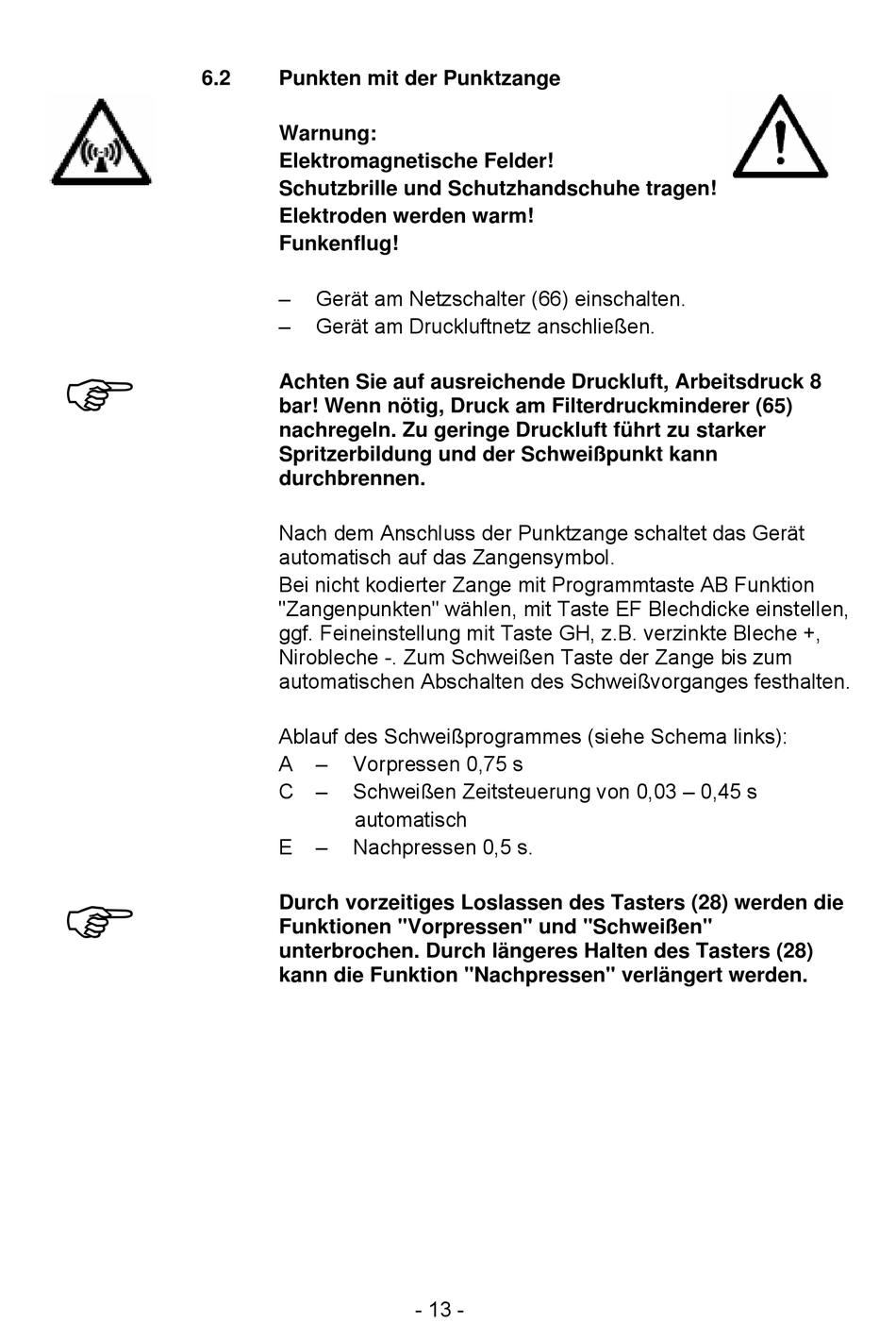

6.2



Punkten mit der Punktzange

Warnung:
Elektromagnetische Felder!
Schutzbrille und Schutzhandschuhe tragen!
Elektroden werden warm!
Funkenflug!
– Gerät am Netzschalter (66) einschalten.
– Gerät am Druckluftnetz anschließen.
Achten Sie auf ausreichende Druckluft, Arbeitsdruck 8
bar! Wenn nötig, Druck am Filterdruckminderer (65)
nachregeln. Zu geringe Druckluft führt zu starker
Spritzerbildung und der Schweißpunkt kann
durchbrennen.
Nach dem Anschluss der Punktzange schaltet das Gerät
automatisch auf das Zangensymbol.
Bei nicht kodierter Zange mit Programmtaste AB Funktion
"Zangenpunkten" wählen, mit Taste EF Blechdicke einstellen,
ggf. Feineinstellung mit Taste GH, z.B. verzinkte Bleche +,
Nirobleche -. Zum Schweißen Taste der Zange bis zum
automatischen Abschalten des Schweißvorganges festhalten.
Ablauf des Schweißprogrammes (siehe Schema links):
A – Vorpressen 0,75 s
C – Schweißen Zeitsteuerung von 0,03 – 0,45 s
automatisch
E – Nachpressen 0,5 s.
Durch vorzeitiges Loslassen des Tasters (28) werden die
Funktionen "Vorpressen" und "Schweißen"
unterbrochen. Durch längeres Halten des Tasters (28)
kann die Funktion "Nachpressen" verlängert werden.
- 13 -
