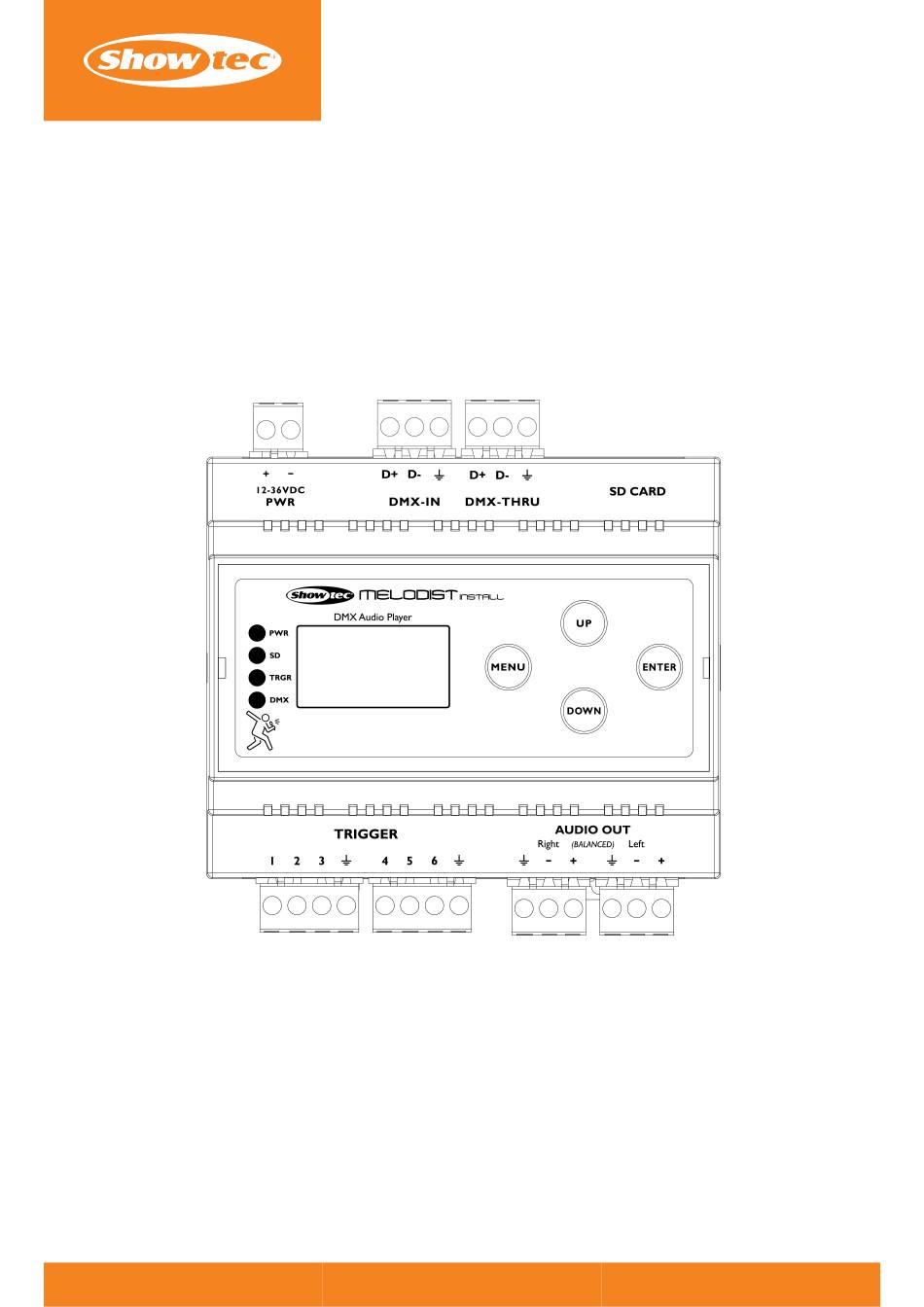

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 Melodist Install Produktcode: 50421 DIN-Schiene...
- Seite 2 Melodist Install Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
-
Seite 3: Inhaltsverzeichnis
Melodist Install Inhaltsverzeichnis 1. Einführung ............................ -
Seite 4: Einführung
Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Showtec Melodist Install • • Kingston 8GB Industrielle SD-Karte • •... -
Seite 5: Symbole Und Signalwörter
Melodist Install 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann. -
Seite 6: Sicherheit
Melodist Install Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Nutzer
Melodist Install Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • es keine Verformungen an Gehäusen, Befestigungen und Installationspunkten gibt. • • die Stromkabel nicht beschädigt sind und keine Materialermüdung aufweisen. -
Seite 8: Beschreibung Des Geräts
Er spielt Stereo-WAV-Dateien von einer Micro-SD-Karte über zwei symmetrische Ausgänge ab. Vier Status-LEDs zeigen den Zustand des Players und der Steuersignale an. Die Website Melodist Install verfügt über einen Trigger-Modus und einen Player-Modus. Im Trigger-Modus spielt das Gerät bis zu 10 WAV-Dateien gleichzeitig über 10 DMX-Kanäle ab. Wenn kein DMX-Signal vorhanden ist, können die 6 Klemmeneingänge als Trigger verwendet werden, um die ersten 6 Audiodateien zu starten. -
Seite 9: Beschreibung Des Produkts
Melodist Install 3.3. Beschreibung des Produkts Modell: Melodist Install Steuerung und Programmierung: Kontrollmodus DMX / GPIO DMX-Kanäle 5 / 11 Protokolle DMX Display OLED Elektrische Spezifikationen und Anschlüsse: Stromversorgung 12-36 V DC Stromverbrauch Stromanschluss IN Phoenix DMX-Anschluss Phoenix IN/OUT DMX-Anschluss IN Phoenix ... -
Seite 10: Abmessungen
Melodist Install 3.4. Abmessungen Produktcode: 50421... -
Seite 11: Installation
Melodist Install Installation 4.1. Sicherheitshinweise für die Installation Hinweis Achten Sie darauf, dass um das Gerät herum ausreichend Platz für die Belüftung vorhanden ist. • • Die Lüftungsöffnungen dürfen nicht blockiert werden. Ohne ordnungsgemäße Wärmeabfuhr und Luftzirkulation können die internen Komponenten überhitzen. Dies kann zu Produktschäden führen. -
Seite 12: Anschluss An Die Stromversorgung
02) Schließen Sie die externe Stromversorgung an den 2-poligen Phoenix-Klemmen-Stromanschluss IN (06) an. Legen Sie das Kabel richtig ein. Abbildung 6 03) Stecken Sie den 2-poligen Phoenix-Klemmen-Stromanschluss IN (06) wieder in den Melodist Install. 04) Installieren Sie den Melodist Install auf einer DIN-Schiene (siehe 4.3. DIN-Schienen-Montage auf Seite 10). -
Seite 13: Einrichtung
Trennen Sie die Stromzufuhr, bevor Sie Datenkabel anschließen oder abziehen. 5.2. Einrichtungsbeispiel Der Melodist Install kann mit einem DMX-Signal über den 3-poligen Phoenix-Klemmenanschluss für DMX IN (07) gesteuert werden (siehe 6.2. Steuerungsmodi auf Seite 19). Alternativ können externe Triggergeräte über den 4-poligen GPIO-Phoenix-Klemmenanschluss IN für Trigger (04) verwendet werden. -
Seite 14: Anschließen Externer Triggergeräte
Melodist Install 5.2.1. Anschließen externer Triggergeräte 01) Entfernen Sie den 4-poligen GPIO-Phoenix-Klemmenanschluss IN für Trigger (04). Abbildung 8 02) Schließen Sie die externen Auslösegeräte (Bewegungssensoren, Temperatursensoren, Lichtsensoren usw.) an den 4-poligen GPIO-Phoenix-Klemmenanschluss IN für Trigger (04) des Geräts. Abbildung 9... -
Seite 15: Sd-Karte
Melodist Install 5.3. SD-Karte Die Melodist Install funktioniert nur mit der mitgelieferten Kingston 8GB Industriellen SD-Karte (siehe 1.1. Vor der Verwendung des Produkts auf Seite 3) oder ähnlichen industriellen SD-Karten. Die Reaktionszeit anderer Arten von Micro-SD-Karten ist zu langsam. Hinweis: Es ist wichtig, dass die richtige Struktur und die richtigen Namenskonventionen für die Ordner und Dateinamen... -
Seite 16: Dmx-Anschluss
Sie benötigen eine serielle DMX-Datenverbindung, um Lichtshows von einem oder mehreren Geräten mit einem DMX-512-Controller zu steuern. Das Melodist Install verfügt über die Anschlüsse 3-polig DMX-Signal IN und OUT. Die Pinbelegung ist wie folgt: Pin 1 (Masse), Pin 2 (-), Pin 3 (+). -
Seite 17: Dmx-Verknüpfung
Melodist Install 5.4.3. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 3-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden. 02) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit einem 3-polig DMX-Kabel. -
Seite 18: Dmx-Kabelanschluss
Melodist Install 5.4.4. DMX-Kabelanschluss 01) Entfernen Sie den 3-poligen Phoenix-Klemmenanschluss für DMX IN (07) und den 3-poligen Phoenix- Klemmenanschluss für DMX OUT (08). Abbildung 12 02) Schließen Sie einen DMX-512-Controller an den 3-poligen Phoenix-Klemmenanschluss für DMX IN (07) des Geräts an. -
Seite 19: Dmx-Adressierung
5.4.5. DMX-Adressierung Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Der Melodist Install verfügt über zwei Betriebsmodi: Player-Modus (5 Kanäle) und Trigger- Modus (11 Kanäle). Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und diese z. B. im 11-Kanal-Modus verwenden möchten, gehen Sie wie folgt vor:... -
Seite 20: Betrieb
Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. 6.2. Steuerungsmodi Der Melodist Install kann mit einem DMX-Controller oder über das Bedienfeld (01) gesteuert werden. Der Melodist Install unterstützt die folgenden Steuerungsmodi (siehe 6.7.2. DMX-Modus auf Seite 22): •... -
Seite 21: Bedienfeld
Melodist Install 6.3. Bedienfeld Abbildung 14 A) Berührungstaste AUF B) Berührungstaste EINGABE C) Berührungstaste AB D) Berührungstaste MENU E) OLED-Display • • Verwenden Sie die MENU-Taste , um das aktuelle Untermenü zu verlassen, zum Hauptmenü zurückzukehren und um zum Startbildschirm zurückzukehren. -
Seite 22: Menü-Übersicht
Melodist Install Unmittelbar danach zeigt das Display den Informationsbildschirm an. Auf diesem Bildschirm finden Sie beispielsweise Informationen über den abgespielten Audiotitel und den aktiven Wiedergabemodus: 6.6. Menü-Übersicht Stufe 1 Stufe 2 001-508 (5 CH) DMX-Adresse (siehe 6.7.1. DMX-Adresse auf Seite 22) 001-502 (11 CH) -
Seite 23: Dmx-Adresse
Melodist Install 6.7.1. DMX-Adresse In diesem Untermenü können Sie die DMX-Startadresse des Geräts einstellen. 01) Drücken Sie die AUF/AB-Tasten, um die DMX-Startadresse des Geräts auszuwählen. Der Auswahlbereich hängt vom aktiven DMX-Kanalmodus ab: • • 5-Kanal-Player (5 CH): 001-508 • • 11-Kanal-Trigger (11 CH): 001-502 02) Drücken Sie die Taste MENU , um zum Hauptmenü... -
Seite 24: Anzeige
Melodist Install 6.7.4. Anzeige In diesem Untermenü können Sie die Displayeinstellungen des Geräts anpassen und die Firmware-Version anzeigen. 01) Drücken Sie die Tasten AUF/AB, um die Displayeinstellung zu wählen. Es sind 2 Optionen verfügbar: • • ein: Das Display bleibt eingeschaltet •... -
Seite 25: Dmx-Kanäle
Melodist Install 6.8. DMX-Kanäle PLAYER-Modus TRIGGER-Modus Beschreibung Wert Anmerkungen 000-063 064-127 Stopp Abspielen 128-191 Pause 192-255 Abspielen 000-063 064-127 Stopp Trigger 1 128-191 Pause 192-255 Abspielen 000-063 064-127 Stopp Trigger 2 128-191 Pause 192-255 Abspielen 000-063 064-127 Stopp Trigger 3... - Seite 26 Melodist Install 192-255 Abspielen 000–003 Titel 01 004-007 Titel 02 008-011 Titel 03 012-015 Titel 04 016-019 Titel 05 020-023 Titel 06 024-027 Titel 07 028-031 Titel 08 032-035 Titel 09 036-039 Titel 10 040-043 Titel 11 044-047 Titel 12...
- Seite 27 Melodist Install 180-183 Titel 46 184-187 Titel 47 188-191 Titel 48 192-195 Titel 49 196-199 Titel 50 200-203 Titel 51 204-207 Titel 52 208-211 Titel 53 212-215 Titel 54 216-219 Titel 55 220-223 Titel 56 224-227 Titel 57 228-231 Titel 58...
-
Seite 28: Fehlersuche
Melodist Install Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 29: Wartung
Melodist Install Wartung 8.1. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor dem Gebrauch visuell auf eventuelle Mängel. • • das Gehäuse nicht beschädigt ist. • • das Stromkabel nicht beschädigt ist und keine Materialermüdung aufweist. 8.1.1. Grundlegende Reinigungsanweisungen Um das Gerät zu reinigen, befolgen Sie bitte die folgenden Schritte: 01) Trennen Sie das Gerät von der Stromzufuhr. -
Seite 30: Deinstallation, Transport Und Lagerung
Melodist Install Deinstallation, Transport und Lagerung • • Verwenden Sie für den Transport des Geräts möglichst die Originalverpackung. • • Reinigen Sie das Gerät vor der Lagerung (siehe 8.1.1. Grundlegende Reinigungsanweisungen auf Seite 28). • • Bewahren Sie das Gerät, wenn möglich, in der Originalverpackung auf. - Seite 31 Melodist Install Produktcode: 50421...
