DR Pro Rack

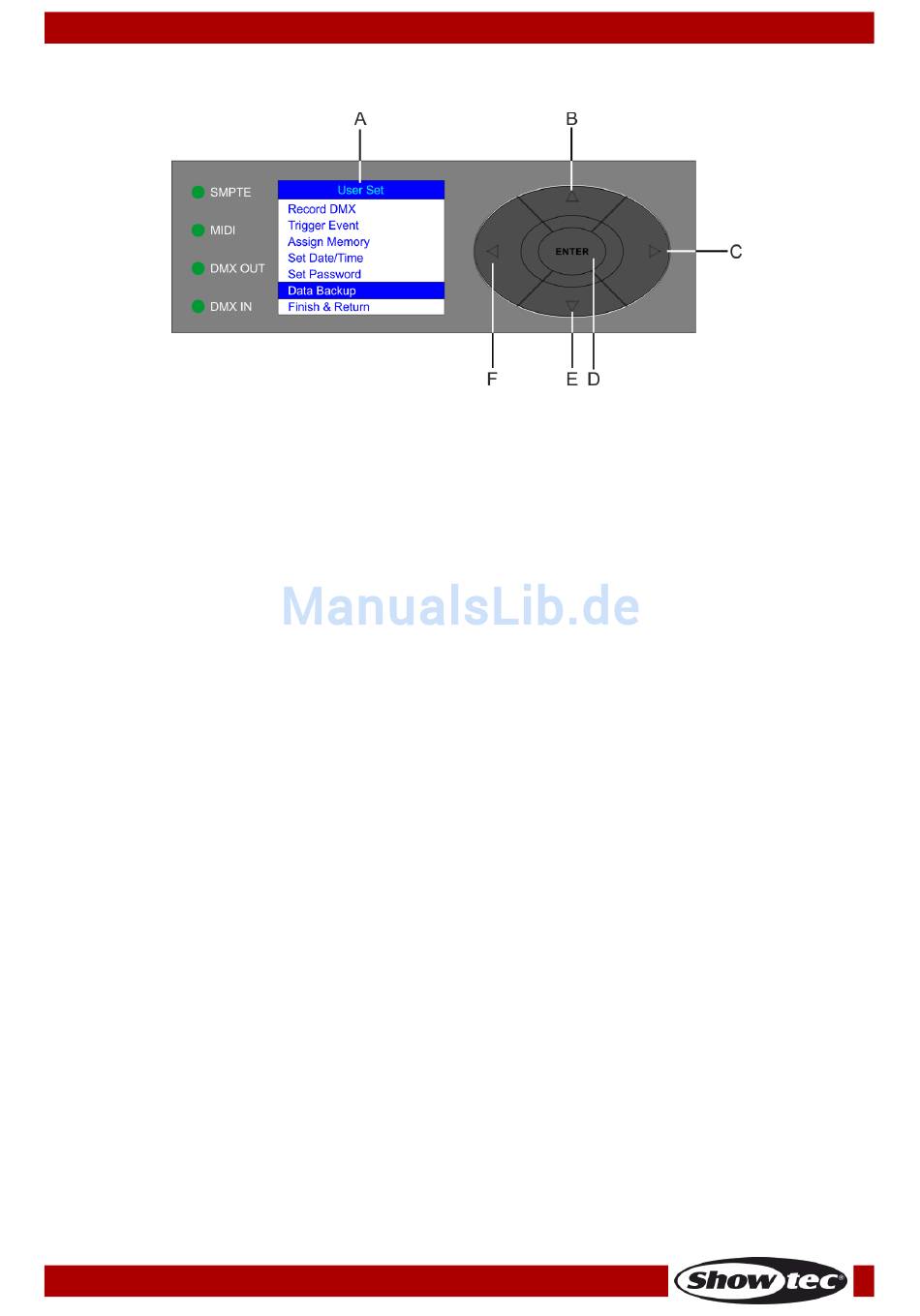

Bedienfeld

A) LCD-Display
B) HOCH-Taste
C) RECHTS-Taste

Kontrollmodus

Dem Gerät wird eine individuelle Adresse an einer Datenübertragungsleitung zugewiesen, die mit dem
Controller verbunden ist.
Das Gerät reagiert auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 3 Kanäle hat.
Steuerung:
Nachdem Sie dem DR Pro Rack eine Adresse zugewiesen haben, können Sie es nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt das DR Pro Rack automatisch, ob es DMX-512-Daten empfängt. Die
„LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des DR Pro Racks
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 50821
D) ENTER-Taste
E) RUNTER-Taste
F) LINKS-Taste
31
Abb. 04
