BROTJE ISR Plus Kurzanleitung

Bedienelemente

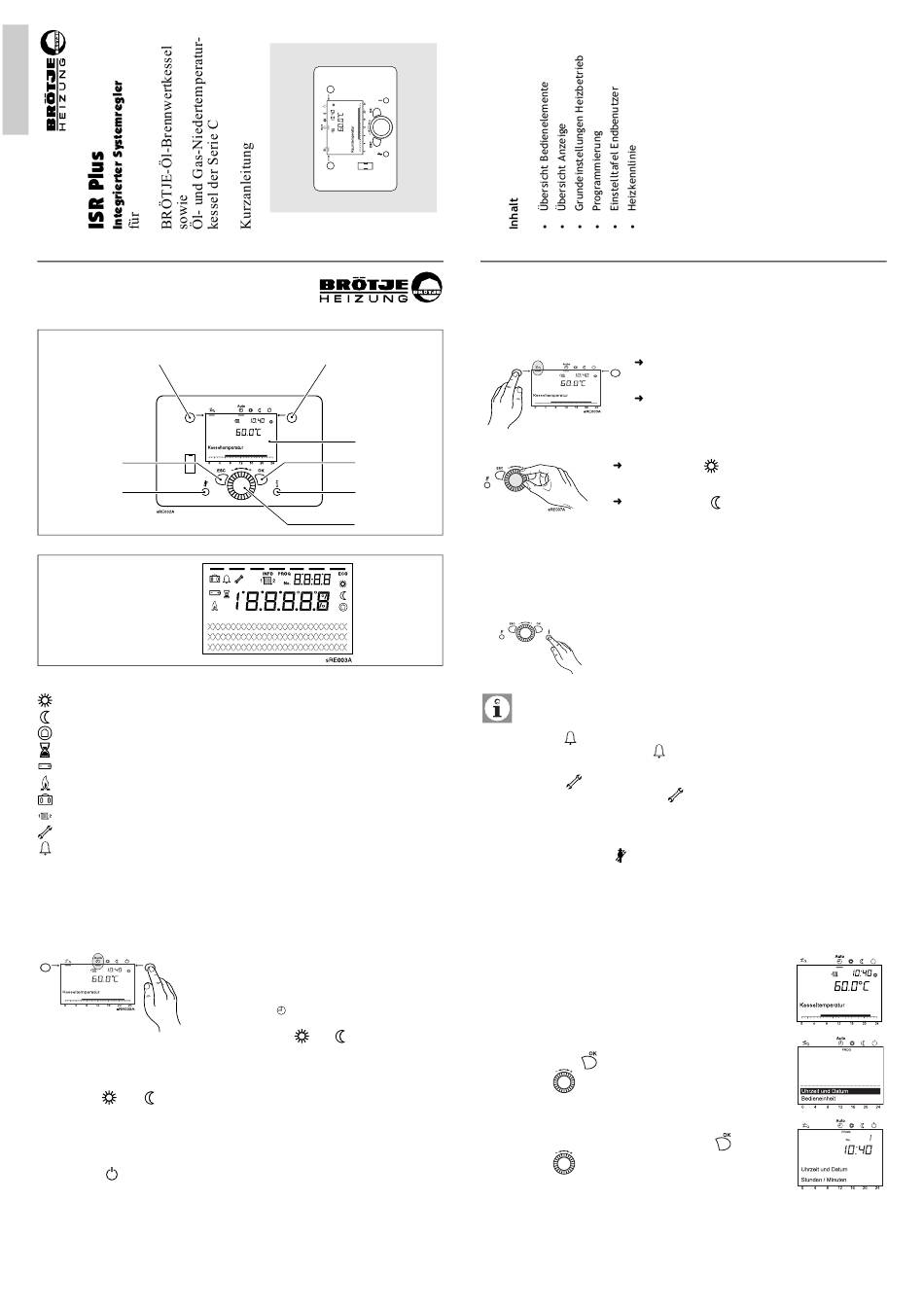

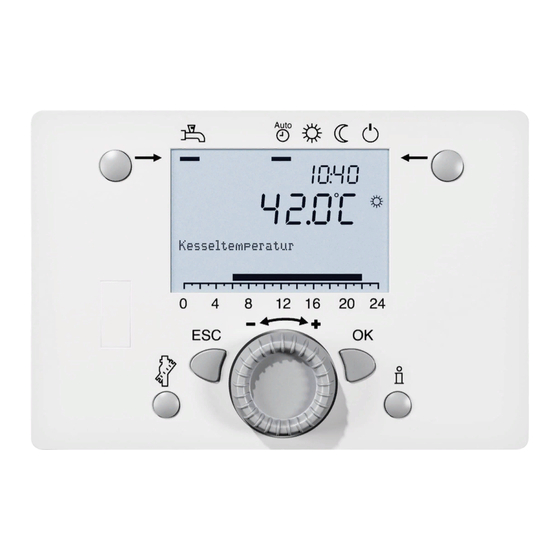

Abb 1: Bedienelemente
Betriebsarttaste Trinkwasserbetrieb
Abbruch-Taste
Schornsteinfeger-
Taste
Anzeigen
Abb 2: Symbole im Display
Bedeutung der angezeigten Symbole
Heizen auf Komfort-Sollwert
Heizen auf Reduziert-Sollwert
Heizen auf Frostschutz-Sollwert
Laufender Prozess
Batterie wechseln (nur Funk-Raumgerät)
Brenner aktiv
Ferienfunktion aktiv
Bezug auf Heizkreis
Wartungsmeldung
Fehlermeldung
INFO Informationsebene aktiv
PROG Einstellebene aktiv
ECO Heizung ausgeschaltet (Sommer/Winter-Umschaltautomatik oder
Heizgrenzenautomatik aktiv))
Heizbetrieb einstellen
Mit der Heizbetriebsart-Taste wird zwischen den Betriebs-
arten für den Heizbetrieb gewechselt. Die gewählte Ein-
stellung wird durch einen Balken unterhalb des
Betriebsart-Symbols gekennzeichnet.
Automatikbetrieb
– Heizbetrieb gemäß Zeitprogramm
– Temperatur-Sollwerte
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik aktiv
– Tages-Heizgrenzenautomatik aktiv
Dauerbetrieb oder
– Heizbetrieb ohne Zeitprogramm
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik nicht aktiv bei Dauerbetrieb mit Komfort-Sollwert
– Tages-Heizgrenzenautomatik nicht aktiv bei Dauerbetrieb mit Komfort-Sollwert
Schutzbetrieb
– Kein Heizbetrieb
– Temperatur nach Frostschutz
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik aktiv
Betriebsarttaste Heizbetrieb
Display
Bestätigungstaste
Informationstaste
Drehknopf
Auto
oder gemäß Zeitprogramm
– Tages-Heizgrenzenautomatik aktiv
Trinkwasserbetrieb einstellen
Eingeschaltet:
Das Trinkwasser wird entsprechend des gewählten Schalt-
programms bereitet.
Ausgeschaltet:
Die Trinkwasserbereitung ist deaktiviert.
Raumsollwert einstellen
Komfort-Sollwert
Der Komfort-Sollwert wird direkt am Drehknopf höher (+) oder
niedriger (-) eingestellt.
Reduziert-Sollwert
Der Reduziert-Sollwert wird folgendermaßen eingestellt:
– Bestätigungstaste (OK) drücken
– Heizkreis wählen (OK)
– Parameter „Reduziertsollwert" wählen (OK)
– Reduziert-Sollwert am Drehknopf einstellen
– erneut Bestätigungstaste (OK) drücken
Informationen anzeigen
Durch Drücken der Informationstaste können verschiedene
Temperaturen und Meldungen abgerufen werden, u.a.:
•Raum- und Außentemperatur
•Fehler- oder Wartungsmeldungen
Treten keine Fehler auf und liegen keine Wartungsmeldungen vor, werden diese In-
formationen nicht angezeigt.
Fehlermeldungen
Erscheint im Display das Fehlerzeichen
der Informationstaste können weitere Angaben zum Fehler abgerufen werden.
Wartungsmeldung
Erscheint im Display das Wartungszeichen
lage befindet sich im Sonderbetrieb. Durch Drücken der Informationstaste können weitere
Angaben abgerufen werden.
Schornsteinfegerfunktion
Mit der Schornsteinfegertaste wird die Schornsteinfegerfunktion aktiviert.
Programmierung
Einstellungen ändern
Einstellungen, die nicht direkt über das Bedienfeld geändert werden, müssen in der Einstel-
lebene vorgenommen werden. Der grundsätzliche Programmiervorgang wird im Folgenden
anhand der Einstellung von Uhrzeit und Datum dargestellt.
Grundanzeige:
Drücken Sie die Taste .
Wählen Sie mit den Menüpunkt Uhrzeit und Datum aus.
Bestätigen Sie die Auswahl durch Drücken der Taste
Wählen Sie mit den Menüpunkt Stunden/Minuten aus.
:
:
, liegt in der Anlage ein Fehler vor. Durch Drücken
, liegt eine Wartungsmeldung vor oder die An-
.
