Parkside 303729 Originalbetriebsanleitung
Verwandte Anleitungen für Parkside 303729
Inhaltszusammenfassung für Parkside 303729
- Seite 2 Før du læser, vend siden med billeder frem og bliv bekendt med alle appara- tets funktioner. Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil. Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
- Seite 3 °C POWER 200 300 400 standby...
- Seite 58 Inhaltsverzeichnis Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Bestimmungsgemäßer Gebrauch .
-
Seite 59: Einleitung

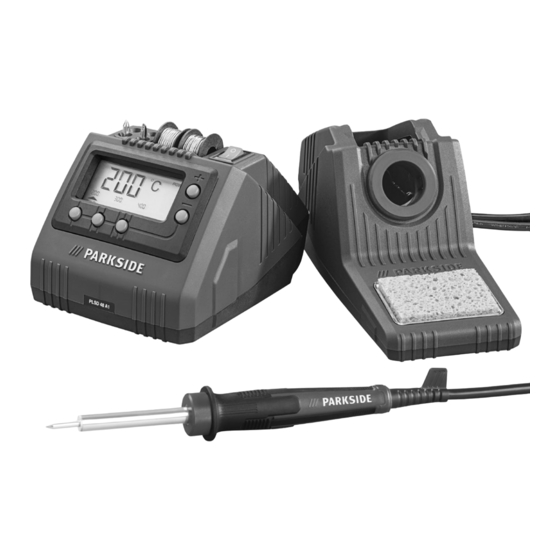

DIGITALE LÖTSTATION PLSD 48 A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes . Sie haben sich damit für ein hochwertiges Produkt entschieden . Die Bedie- nungsanleitung ist Teil dieses Produkts . Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung . Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut . -
Seite 60: Ausstattung
Ausstattung EIN- / AUS-Schalter Halterung für den Feinlötkolben Feinlötkolben Lötspitze Lötschwamm LC-Display Anzeige der Temperatureinheit POWER Anzeige (Wärmeabgabe an den Lötkolben) + Taste (Arbeitstemperatur) — Taste (Arbeitstemperatur) Temperaturvorwahl (400°C) Temperaturvorwahl (300°C) Temperaturvorwahl (200°C) Anzeige der Voreingestellten Temperatur Ist/Soll-Temperatur / Aufheiztemperatur Aufbewahrungsfach für die Lötspitze Lötzinn Lieferumfang... -
Seite 61: Sicherheit
Sicherheit Sicherheitshinweise WARNUNG! ► Lesen Sie alle Sicherheitshinweise und Anweisungen . Ver- säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen . Die Lötstation ist nur für den Betrieb im Innenbereich geeignet . Dieses Gerät kann von Kindern ab 8 Jahren und ■... -
Seite 62: Wenn Die Netzanschlussleitung Dieses Gerätes
Wenn die Netzanschlussleitung dieses Gerätes ■ beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefähr- dungen zu vermeiden . ACHTUNG GEFAHR VON ELEKTRISCHEM SCHLAG! Die Lötstation nicht verwenden, wenn der Griff, die Netzleitung oder der Stecker beschädigt sind . - Seite 63 ■ Vermeiden Sie den Kontakt der heißen Lötspitze mit den Kunst- stoffteilen der Halterung . Andernfalls kann es zu Beschädigungen am Gerät kommen . ■ Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose . ■ VORSICHT! VERGIFTUNGSGEFAHR! Atmen Sie keine Dämpfe ein . ■...
-
Seite 64: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Lötspitze einsetzen / wechseln VORSICHT! VERBRENNUNGSGEFAHR! ► Heizen Sie den Feinlötkolben nie ohne Lötspitze auf . ■ Das Entfernen der Lötspitze darf nur bei ausgeschaltetem Gerät und bei abgekühlter Lötspitze erfolgen . ■ Die Lötspitze verfügt über ein Schraubgewinde und lässt sich somit schnell und einfach am Feinlötkolben auswechseln . -
Seite 65: Standby Modus
Standby Modus Wird der Lötkolben 30 Minuten lang nicht benutzt, geht die Lötstati- on in den Standby-Modus . ■ Im Standby-Modus wird im LC-Display die Temperatur von 200°C angezeigt . Gleichzeitig blinkt das ganze LC-Display ♦ Drücken Sie eine beliebige Taste, um den Standby-Modus zu beenden und stellen Sie dann die gewünschte Temperatur wie nachfolgend beschrieben ein . -
Seite 66: Temperatur Einstellen
Temperatur einstellen HINWEIS ► Voraussetzung für einwandfreie Lötungen ist die Verwendung geeigneter Lötzinne . Zudem können perfekte Lötstellen nur dann erreicht werden, wenn die richtige Löttemperatur erreicht wird . Bei zu niedriger Löttemperatur fließt das Lötzinn nicht genügend und verursacht unsaubere Lötstellen (sog . kalte Löt- stellen) . -
Seite 67: Arbeitstemperatur Einstellen
Arbeitstemperatur einstellen Drücken Sie die + / — Tasten ♦ um die Arbeitstemperatur in 10°C Schritten einzustellen . Die aktuelle Soll-Temperatur wird im LC-Display ange- zeigt . HINWEIS Halten Sie die + / — Tasten ► gedrückt, um die Arbeits- temperatur kontinuierlich in 10°C Schritten zu ändern . -
Seite 68: Lötschwamm
Lötschwamm ACHTUNG! ► Die heiße Lötspitze darf niemals mit einem trockenen Lötschwamm in Berührung kommen . Andernfalls kann der Lötschwamm beschädigt werden . HINWEIS ► Der Lötschwamm dient zum Reinigen der Lötspitze ► Feuchten Sie den Lötschwamm an, bevor Sie ihn benutzen . Löten Dämpfe können beim Einatmen u .a . -
Seite 69: Wartung Und Reinigung
HINWEIS ► Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet . Informieren Sie sich beim Kauf über die Art der Anwendung und das geeignete Lötmittel . Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie Arbei- ten am Gerät durchführen . -
Seite 70: Entsorgung
Entsorgung Gerät entsorgen Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können . Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden . Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung . -
Seite 71: Garantie Der Kompernaß Handels Gmbh
Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum . Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu . Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt . -
Seite 72: Abwicklung Im Garantiefall
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde . Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten . Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden . Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt . -
Seite 73: Service
Service Schweiz Tel .: 0842 665566 (0,08 CHF/Min ., Mobilfunk max . 0,40 CHF/Min .) E-Mail: kompernass@lidl .ch IAN 303729 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist . Kontaktieren Sie zunächst die benannte Servicestelle . KOMPERNASS HANDELS GMBH... -
Seite 74: Original-Konformitätserklärung
Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortli- cher: Herr Semi Uguzlu, BURGSTR . 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: EG-Niederspannungsrichtlinie (2014 / 35 / EU) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU)*... -
Seite 75: Typbezeichnung Der Maschine
Typbezeichnung der Maschine: Digitale Lötstation PLSD 48 A1 Herstellungsjahr: 03 - 2018 Seriennummer: IAN 303729 Bochum, 01 .03 .2018 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten . ■ 72 │ DE │ AT │ CH... - Seite 76 KOMPERNASS HANDELS GMBH BURGSTRASSE 21 DE - 44867 BOCHUM GERMANY www.kompernass.com Tilstand af information · Version des informations Stand van de informatie · Stand der Informationen: 03 / 2018 Ident.-No.: PLSD48A1-032018-1 IAN 303729...
