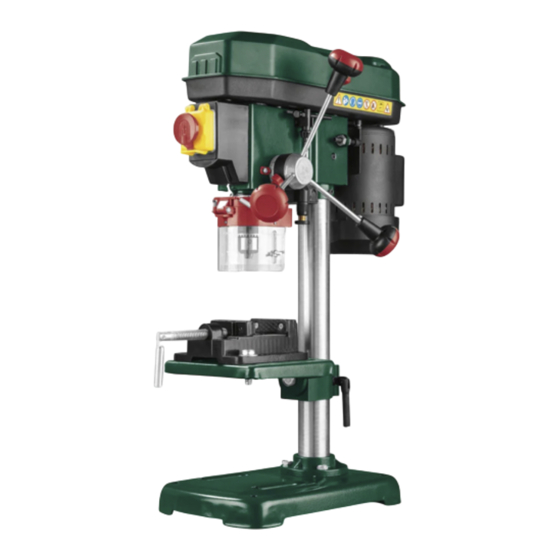

Bench Pillar Drill PTBM 400 A1
Asztali fúrógép
Az originál használati utasítás fordítása
Stolní vrtačka
Překlad originálního provozního návodu
Tischbohrmaschine
Originalbetriebsanleitung
IAN 373868_2104
Namizni vrtalni stroj
Prevod originalnega navodila za uporabo
Stolová vŕtačka
Preklad originálneho návodu na obsluhu
Werbung
Verwandte Anleitungen für Parkside PTBM 400 A1
Inhaltszusammenfassung für Parkside PTBM 400 A1
- Seite 1 Bench Pillar Drill PTBM 400 A1 Asztali fúrógép Namizni vrtalni stroj Az originál használati utasítás fordítása Prevod originalnega navodila za uporabo Stolní vrtačka Stolová vŕtačka Překlad originálního provozního návodu Preklad originálneho návodu na obsluhu Tischbohrmaschine Originalbetriebsanleitung IAN 373868_2104...
- Seite 2 Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját. Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave. Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje. Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
- Seite 73 Inhalt Einleitung ........73 Bohrtiefe vorwählen .......83 Bestimmungsgemäße Werkzeugwechsel ......83 Verwendung ......74 Bohren ..........83 Allgemeine Beschreibung ... 74 Laser justieren ........84 Lieferumfang........74 Laser Batterien einsetzen/wechseln ..84 Funktionsbeschreibung ....74 Allgemeine Hinweise ......84 Übersicht ........74 Ein- und Ausschalten .......84 Technische Daten ......75 Werkstücke spannen.......85 Sicherheitshinweise ....
- Seite 74 Bestimmungsgemäße 5x Montageschraube 2x Mutter Verwendung 4x Unterlegscheiben Die Tischbohrmaschine ist zum Bohren 2x Federring in Metall, Holz, Kunststoff und Fliesen Betriebsanleitung bestimmt. Zur Verwendung können Zylin- Funktionsbeschreibung derschaftbohrer von 1,5 mm bis 13 mm Bohrdurchmesser kommen. Das Gerät ist für den Einsatz im Heimwer- Die Funktion der Bedienteile entnehmen Sie kerbereich bestimmt.
- Seite 75 38 Verriegelungsschalter Warnung: Technische Daten Die Geräuschemissionen können während der tatsächlichen Benut- Tischbohrmaschine ..PTBM 400 A1 zung des Elektrowerkzeugs von den Nenneingangsspannung U .230 V~, 50 Hz Angabewerten abweichen , abhän- Leerlaufl eistungsaufnahme P gig von der Art und Weise, in der ..350 W (S1)
- Seite 76 Symbole und Bildzeichen Symbole in der Betriebsanleitung: Bildzeichen auf dem Gerät: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Achtung! Gefahr durch elektrischen Schlag! Gebotszeichen mit Angaben zur Ziehen Sie vor Wartungs- und Re- Verhütung von Schäden. paraturarbeiten den Netzstecker aus der Steckdose.
- Seite 77 auf netzbetriebene Elek tro werk zeuge (mit werk zeug erhöht das Risiko eines elek- trischen Schlages. Netzleitung) oder auf akkubetriebene Elek- d) Zweckentfremden Sie die An- tro werk zeuge (ohne Netzleitung). schlussleitung nicht, um das Elek tro werk zeug zu tragen, auf- 1) Arbeitsplatzsicherheit zuhängen oder um den Stecker a) Halten Sie Ihren Arbeitsbereich...
- Seite 78 ausrüstung und immer eine wenden. Verwendung einer Staub- Schutz brille. Das Tragen persönlicher absaugung kann Gefährdungen durch Schutz ausrüstung, wie Staubmaske, Staub verringern. h) Wiegen Sie sich nicht in falscher rutschfeste Sicherheitsschuhe, Schutz- Sicherheit und setzen Sie sich helm oder Gehörschutz je nach Art und nicht über die Sicherheitsregeln Einsatz des Elek tro werk zeugs, verrin- für Elek tro werk zeuge hinweg,...
- Seite 79 sen haben. Elek tro werk zeuge sind sichergestellt, dass die Sicherheit des Elek tro werk zeugs erhalten bleibt. gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Sicherheitshinweise e) Pfl egen Sie Elek tro werk zeuge für Bohrmaschinen und Einsatzwerkzeug mit Sorg- falt.
- Seite 80 indem Sie den Druck nach unten Batterie angegeben ist. regelmäßig unterbrechen. Scharfe • Batterien nicht kurzschließen. Metallspäne können sich verfangen und • Nicht wiederaufl adbare Batterien nicht zu Verletzungen führen. laden. h) Entfernen Sie niemals Bohrspäne • Batterie nicht überentladen! aus dem Bohrbereich, während •...
- Seite 81 laufendem Wasser abspülen. Verhindern mit den Unterlegscheiben und Sie in jedem Fall, dass Augen und Mund dem Federring, in abgebildeter mit der Flüssigkeit in Berührung kommen. Reihenfolge, fest mit dem Bohr- Suchen Sie in einem solchen Fall bitte tisch (12). umgehend einen Arzt auf.
- Seite 82 Bedienung 6. Drehen Sie die Feststellmuttern (4) wie- der fest und spannen Sie so den Keil- Achtung! riemen, dass sich die Motoreinheit (5) Verletzungsgefahr! nach hinten drückt. - Achten Sie darauf, zum Arbeiten Der Keilriemen (35) ist richtig gespannt, genügend Platz zu haben und andere wenn er sich ca. 1 cm eindrücken lässt.
- Seite 83 3. Drehen Sie die Skala bis der an der Keilriemen spannen Motoreinheit (5) angebrachte, rote Mar- 1. Lösen Sie die Verschlussschraube der kierungspfeil auf die Nulllinie der Skala Getriebeabdeckung (3). zeigt. 2. Öffnen Sie die Getriebeabdeckung (1). 4. Drehen Sie nun die Skala auf die ge- 3.
- Seite 84 3. Das Bohrfutter (21) senkt sich. Allgemeine Hinweise 4. Bohren Sie mit angemessenem Vorschub und gewünschter Tiefe in das Werkstück. Der Vorschub und die Spindeldreh- 5. Beachten Sie ein eventuell notwendiges zahl sind für die Standzeit des Spanbrechen auf dem Weg zur ge- Werkzeugs massgebend.
- Seite 85 Einschalten: Entsteht ein Bruchstück bei der Bearbei- 1. Klappen Sie den Deckel (26) des Not- tung des Werkstücks, schalten Sie das Ausschalters (24) auf. Gerät aus und ziehen Sie den Netzste- 2. Drücken Sie den Ein-Schalter (28). cker. Nehmen Sie eine Zange zur Hilfe 3.
- Seite 86 Entsorgung/ • Schmieren Sie bewegliche Teile regelmäßig. Umweltschutz • Lassen Sie keine Schmierstoffe auf Schal- ter, Keilriemen, Antriebsscheiben und Nehmen Sie die Batterien aus dem Gerät Bohrhubarme gelangen. und führen Sie Gerät, Batterien, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Wartung Das Gerät ist wartungsfrei.
- Seite 87 Fehlersuche Problem Mögliche Ursache Fehlerbehebung Steckdose, Netzanschlussleitung, Leitung, Netzspannung fehlt Netzstecker prüfen, ggf. Reparatur durch Haussicherung spricht an Elektrofachmann.Haussicherung prüfen Gerät startet nicht Ein-Schalter (28)/ Reparatur durch Kundendienst Aus-Schalter (27) defekt Motor defekt Reparatur durch Kundendienst Keilriemenspannung überprüfen und Motoreinheit (5) nicht fi xiert Feststellmuttern (4) anziehen Starke Vibrationen...
- Seite 88 Garantieumfang Garantie Das Gerät wurde nach strengen Qualitäts- Sehr geehrte Kundin, sehr geehrter Kunde, richtlinien sorgfältig produziert und vor Sie erhalten auf dieses Gerät 3 Jahre Ga- Anlieferung gewissenhaft geprüft. rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes Die Garantieleistung gilt für Material- oder stehen Ihnen gegen den Verkäufer des Fabrikationsfehler.
- Seite 89 Service-Center Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation. Service Deutschland • Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kun- Tel.: 0800 54 35 111 denservice, unter Beifügung des Kauf- E-Mail: grizzly@lidl.de IAN 373868_2104 belegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er Service Österreich aufgetreten ist, für Sie portofrei an die...
- Seite 91 Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy a Asztali fúrógép gyártási sorozat PTBM 400 A1 Sorozatszám 000001 - 220000 évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban: 2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015...
- Seite 93 Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Stolní vrtačka konstrukční řady PTBM 400 A1 Pořadové číslo 000001 - 220000 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015...
- Seite 94 Preklad originálneho prehlásenia o zhode CE Týmto potvrdzujeme, že Stolová vŕtačka konštrukčnej rady PTBM 400 A1 Poradové číslo 000001 - 220000 zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: 2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i ná- rodné...
- Seite 95 Original- EG-Konformitätserklärung Hiermit bestätigen wir, dass die Tischbohrmaschine Baureihe PTBM 400 A1 Seriennummer 000001 - 220000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 62841-1:2015 • EN 62841-3-13:2017 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN IEC 61000-3-2:2019 EN 61000-3-3:2013 • EN 61000-3-3:2013/A1:2019...
- Seite 97 Robbantott ábra • Eksplozijska risba Nákresy explózií Výkres sestavení • Explosionszeichnung informatív informativen informační informativ 20211026_rev02_sh...
- Seite 100 GRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 63762 Großostheim GERMANY Információk állása · Stanje informacij Stav informací · Stav informácií Stand der Informationen: 10/2021 Ident.-No.: 72033012102021-4 IAN 373868_2104...
