Menü DIAGRAMME
Auf diesen Seite befi nden sich kartesische Diagramme, auf de-
nen im Verlauf einige Arbeitsparameter eingezeichnet werden
(Stichproben der Daten werden alle 6 s entnommen). Diese Pa-
rameter werden in zweit Diagramme unterteilt:
- Diagramm EIN-/AUSGANG WASSER
- Diagramm HOCH-/NIEDERDRUCK
Jeder Punkt in diesen Diagrammen kann kontrolliert werden, da
nicht nur der Wert des zu untersuchenden Parameters sondern
auch Datum und Uhrzeit der Messung vermerkt sind. Dank die-
ser Funktion kann die Funktionsweise der Einheit im Verlauf der
Zeit analysiert werden.
HINWEISE: Zum Schutz des Displays kehrt die Anzeige zur
Hauptseite zurück und das Display schaltet sich aus, wenn
dieses mehr als 5 Minuten nicht benutzt wird. Um die Be-
leuchtung erneut zu aktivieren, kann jede beliebige Taste
gedrückt oder der Touchscreen berührt werden.
Erhebungen und Funktionen, die im Menü DIAGRAMME verfügbar sind - Seite EIN-/AUSGANG WASSER
2
3
6
23
50
DE
1312 - 4471920_00

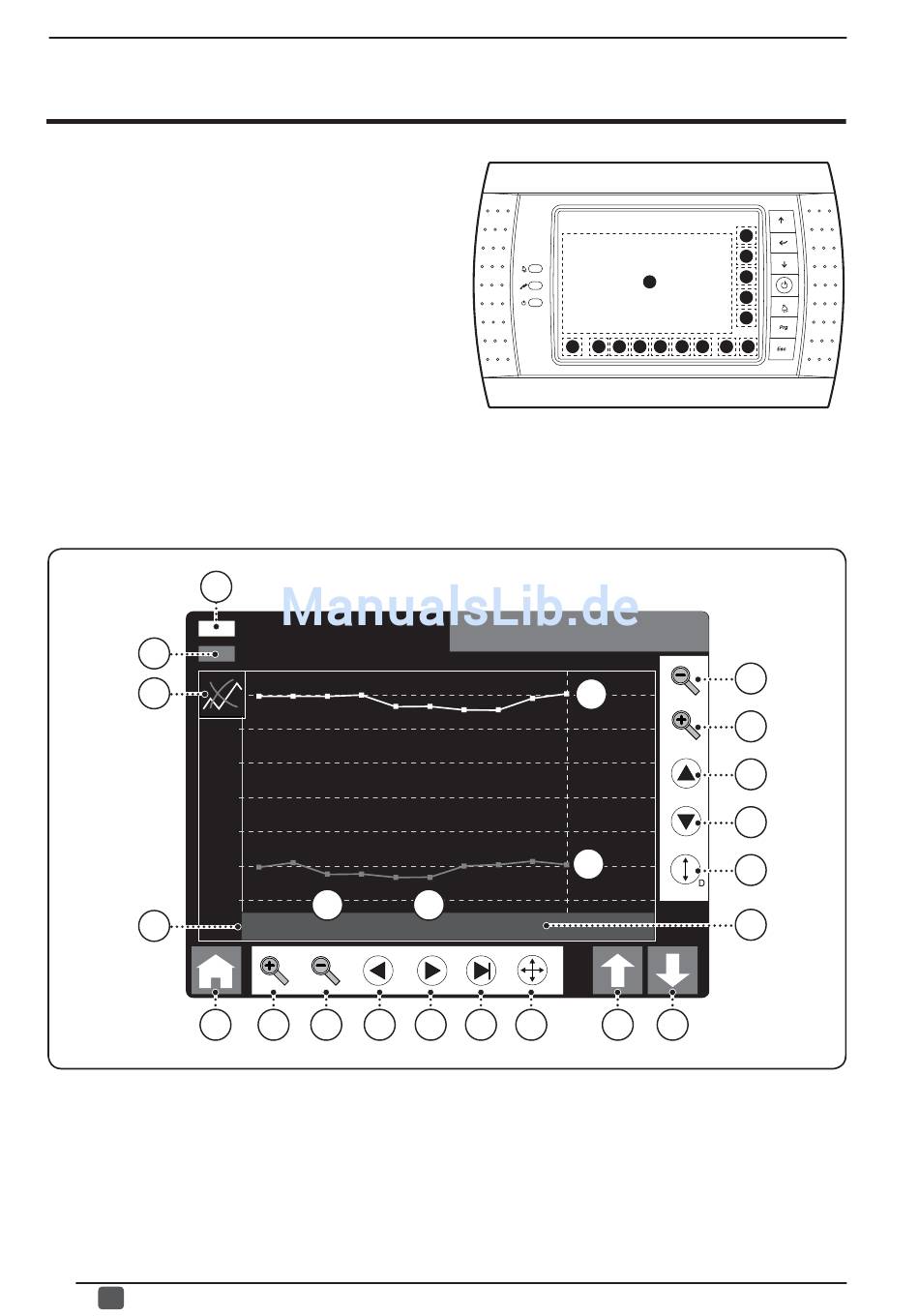

- Seite DIAGRAMME - EIN-/AUSGANG WASSER (G01)
1
Eingang Wasser
Ausgang Wasser
12.0
11.0
10.0
09.0
08.0
07.0
7
06.0
01/01
1031/45
15
16
17
Diagramme
8
Einlass 12°C Aus 7°C
18
19
20
Aktivierte Bereich des Displays:
A
B
C
N
D
Q
F
G
H
I
L
M
O
G01
10
4
11
12
13
5
14
21
22
E
P
9
