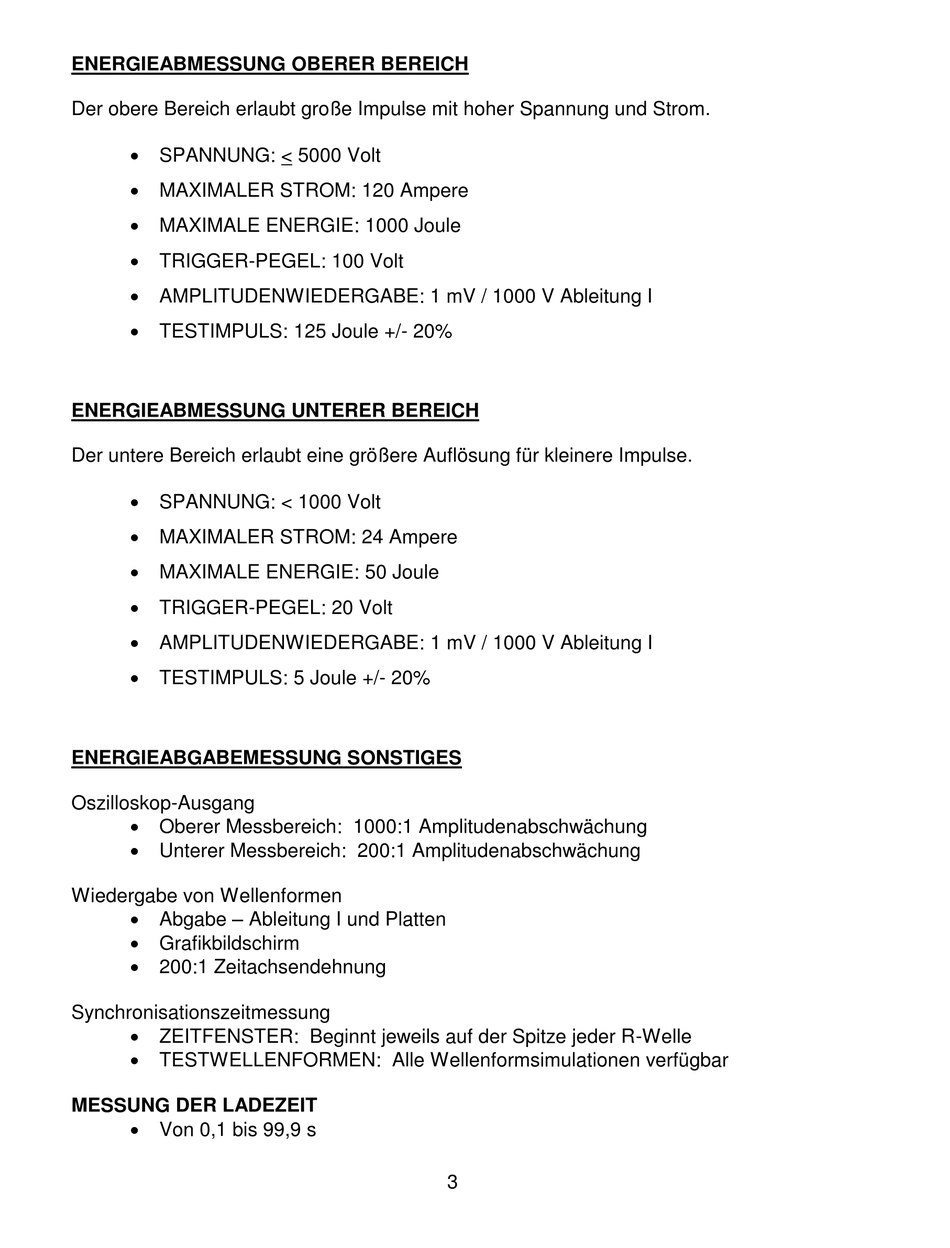

ENERGIEABMESSUNG OBERER BEREICH
Der obere Bereich erlaubt große Impulse mit hoher Spannung und Strom.
 SPANNUNG: < 5000 Volt
 MAXIMALER STROM: 120 Ampere
 MAXIMALE ENERGIE: 1000 Joule
 TRIGGER-PEGEL: 100 Volt
 AMPLITUDENWIEDERGABE: 1 mV / 1000 V Ableitung I
 TESTIMPULS: 125 Joule +/- 20%
ENERGIEABMESSUNG UNTERER BEREICH
Der untere Bereich erlaubt eine größere Auflösung für kleinere Impulse.
 SPANNUNG: < 1000 Volt
 MAXIMALER STROM: 24 Ampere
 MAXIMALE ENERGIE: 50 Joule
 TRIGGER-PEGEL: 20 Volt
 AMPLITUDENWIEDERGABE: 1 mV / 1000 V Ableitung I
 TESTIMPULS: 5 Joule +/- 20%
ENERGIEABGABEMESSUNG SONSTIGES
Oszilloskop-Ausgang
 Oberer Messbereich: 1000:1 Amplitudenabschwächung
 Unterer Messbereich: 200:1 Amplitudenabschwächung
Wiedergabe von Wellenformen
 Abgabe – Ableitung I und Platten
 Grafikbildschirm
 200:1 Zeitachsendehnung
Synchronisationszeitmessung
 ZEITFENSTER: Beginnt jeweils auf der Spitze jeder R-Welle
 TESTWELLENFORMEN: Alle Wellenformsimulationen verfügbar
MESSUNG DER LADEZEIT
 Von 0,1 bis 99,9 s
