Инструкция по
применению
ИНТЕРФЕЙС ЧЕЛОВЕК-МАШИНА (IHM)
Пожалуйста, ознакомьтесь с инструкцией по эксплуатации интерфейса (IHM), которая является частью полной
документации на оборудование.
Интерфейс
ПИТАНИЕ - ВКЛЮЧЕНИЕ
Данное оборудование поставляется с вилкой 16 A типа CEE7/7 и должно быть подключено только к однофазной электрической установке
230 В (50 - 60Гц) с 3 проводами с заземленным нулевым проводом. Эффективное значение потребляемого тока (I1eff) для использования
при максимальных условиях указано на аппарате. Проверьте чтобы питание и защита (плавкий предохранитель и/или выключатель)
совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования
при максимальных условиях. Пользователь должен обеспечить доступ к розетке.
• Источник питания предназначен для работы при электрическом напряжении 230В -20% +15%. В источнике срабатывает защита, если
напряжение питания ниже 185Veff или выше 265Veff. (код ошибки появится на экране).
• Запуск производится поворотом переключателя вкл/выкл (I-3) на положение I и, наоборот, остановка производится поворотом на положение
O. Внимание! Никогда не отключайте питание, когда аппарат под нагрузкой.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОГЕНЕРАТОРУ
Этот аппарат может работать от электрогенераторов при условии, что вспомогательная мощность отвечает следующим требованиям :
- Напряжение должно быть переменным с эффективным значением 230 B -20% +15% и с пиковым напряжением ниже 400В,
- Частота должна быть 50 - 60Гц.
Очень важно соблюдать эти условия, т.к многие электрогенераторы выдают пики напряжения, которые могут повредить оборудование.
ИСПОЛЬЗОВАНИЕ УДЛИНИТЕЛЯ
Удлинители должны иметь длину и сечение в соответствии с напряжением оборудования. Используйте удлинитель, отвечающий нормам
вашей страны.
Напряжение на входе
230 В

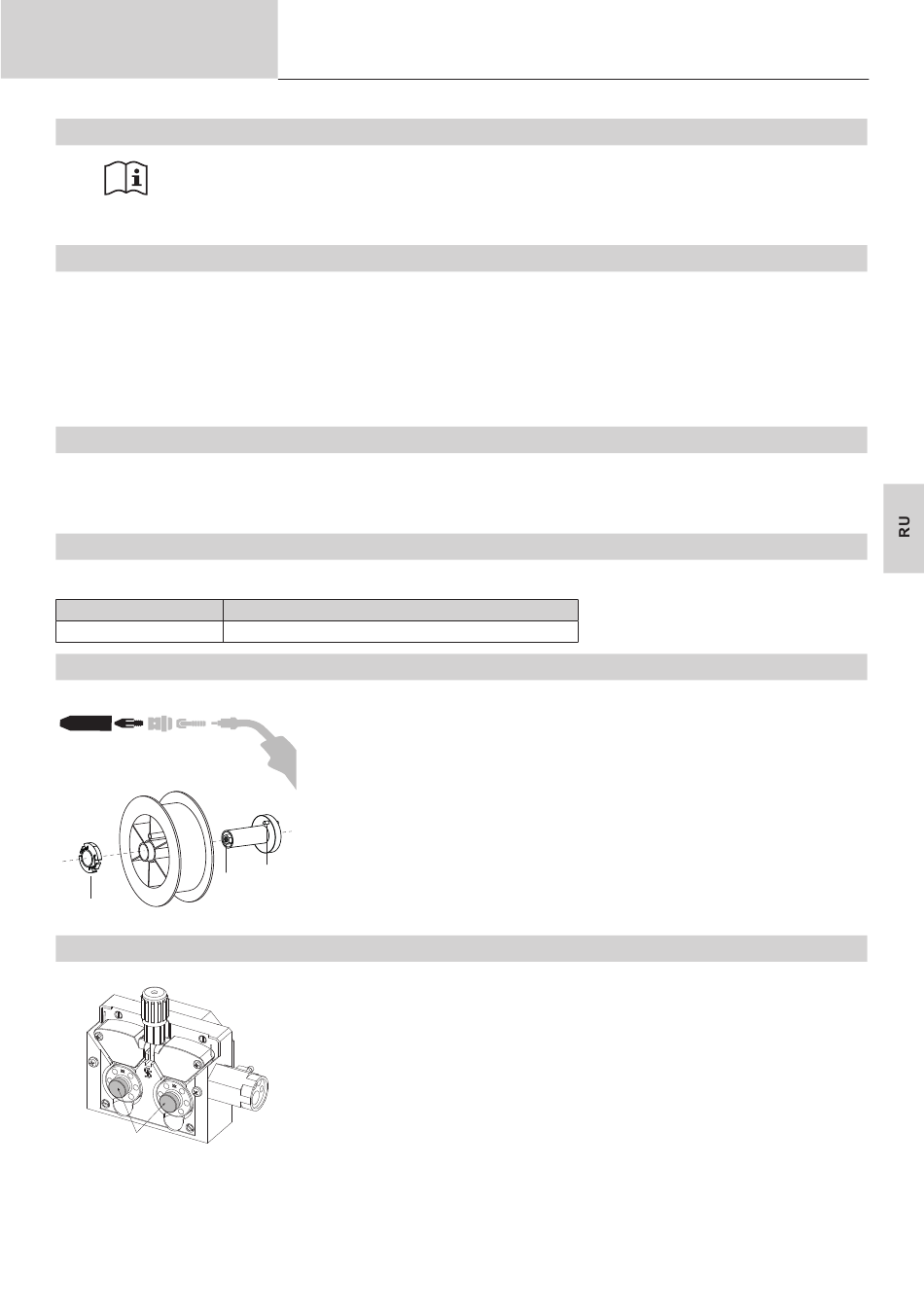

УСТАНОВКА БОБИНЫ
a b
b
a
УСТАНОВКА ПРИСАДОЧНОЙ ПРОВОЛОКИ
a
b
Перевод оригинальных
инструкций
Длина - отрезок удлинительного кабеля (Длина < 45 м)
2.5 мм²
- Снимите сопло (a) и контактную трубку (b) с горелки MIG/MAG.
- Откройте крышку генератора.
- Установите бобину на держатель.
- Обратите внимание на приводной штифт (c) стойки мотовила. Для установки
катушки Ø 200 мм на версию 220 C XL рекомендуется использовать адаптер (клин),
поставляемый вместе с изделием.
c
- Отрегулируйте тормоз бобины (b) так, чтобы при остановке сварки бобина по
инерции не запутала проволоку. Не зажимайте слишком сильно. Это может привести
к перегреву двигателя.
Чтобы заменить ролики, выполните следующие действия:
- Ослабьте ручки (a) до максимума и опустите их.
- Открутите винты крепления ролика (b).
- Установите соответствующие ролики двигателя для вашего применения и затяните
крепежные винты.
Поставляемые ролики - это стальные ролики с двойной канавкой (0.8 и 1.0).
