Pièces de rechange

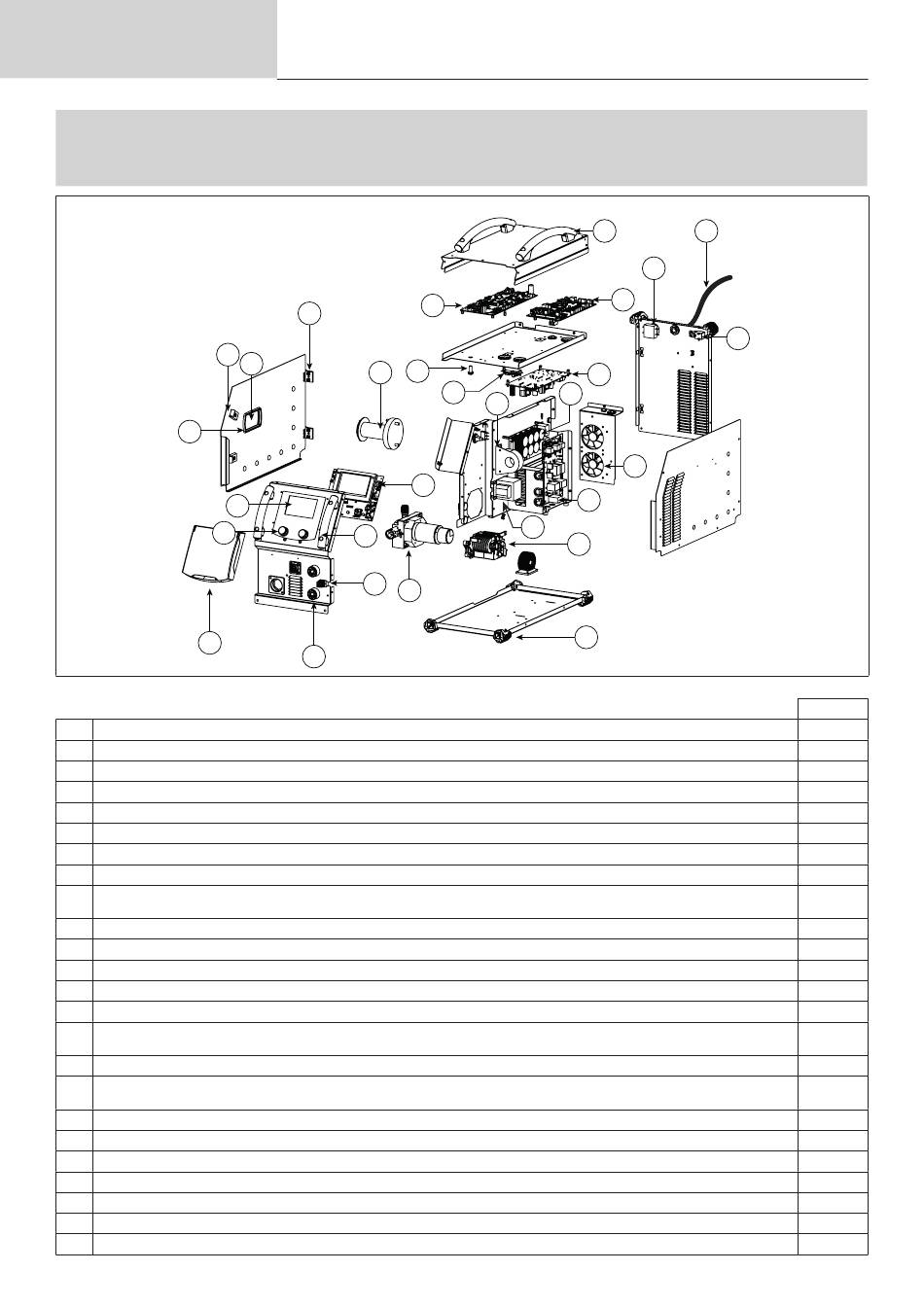

SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE
ONDERDELEN / PEZZI DI RICAMBIO
8
27
2
1
1 Carter plastique / Plastic Crankcase / Kunststoffgehäuse / Carter plástico / Kunststoffen behuizing / Contenitore plastico
2 Bouton noir 28mm / Black button 28mm / Schwarzer Knopf 28mm / Botón negro 28mm / Zwarte knop 28mm / Tasto nero 28mm
3 Clavier / Keypad / Bedienfeld / Teclado / Tarjeta Interfaz / Tastiera
4 Circuit IHM / MMI circuit / Displayplatine / MMI circuit / IHM circuit / Circuito IHM (interfaccia)
5 Poignée plastique S / Plastic handle S / Plastikhandgriff S / Mango de plástico S / Kunststoffen handvat S / Impugnatura plastica S
6 Embase texas / Texas connector / Texasstecker / Conector texas / Texas aansluiting / Colletto Texas
7 Charnière / Hinge / Gelenk / Bisagra / Scharnier / Cerniera
8 Verrou / Lock / Verriegelung / Cerrojo / Vergrendeling / Bloccare
Moto dévidoir24V 50W / Wire feeder 24V 50W / Drahtvorschubmotor 24V 50W / Motodevanadera 24V 50W / Draadaanvoerssyteem 24V 50W /
9
Trainafilo 24V 50W
10 Circuit dévidoir / Wire feeder circuit / Drahtvorschubplatine / Circuito devanadera / Circuit draadaanvoersysteem / Circuito trainafilo
11 Circuit contrôle / Control circuit / Steuerplatine / Circuito de control / Circuit controle / Circuito di controllo
12 Circuit alimentation / Power supply circuit / Versorgungsspannungsplatine / Circuito alimentación / Voedingscircuit / Circuto alimentazione
13 Circuit condensateurs / Capacitors circuit / Kondensatorplatine / Circuito condensadores / Circuit condensatoren / Circuito condensatori
14 Circuit CEM / CEM circuit / EMV-Platine / Tarjeta CEM / EMC Circuit / Scheda CEM
Module puissance complet / Complete power module / Leistungsplatine / Modulo de potencia completo / Full Power Module / Modulo di piena
15
potenza
16 Capteur de courant 500A / 500A current sensor / Stromsensor 500A / Sensor de corriente 500A / Stroomsensor 500A / Sensore di corrente 500A
Transformateur de puissance / Power transformer / Netztransformator / Transformador de potencia / Vermogenstransformator / Trasformatore di
17
potenza
18 Self de sortie / Output capacitor / Ausgangsdrossel / Inductancia de salida / Uitgaande smoorklep / Self di uscita
19 Ventilateur / Fan / Lüfter / Ventilador / Ventilator / Ventilatore
20 Electrovanne / Solenoid valve / Schutzgasmagnetventil / Electroválvula / Magneetventiel / Elettrovalvola
21 Cordon secteur / Power supply cable / Netzleitung / Cable de conexión eléctrica / Elektrisch netsnoer / Cavo corrente
22 Interrupteur marche/arrêt / On/off switch / Schalter Start/Stop / Interruptor encendido / apagado / Schakelaar aan/uit / Interruttore avvio/stop
23 Poignée L / handle L / Handgriff L / Mango L / Handvat L / Impugnatura L
24 Patin d'angle / Angle pad / Winkel-Gummifuß / Soporte de angulo / Hoekblokje / Cuscinetto angolare
7
28
25
3
5
26
9
6
11
29
14
13
16
4
15
17
18
24
NEOPULSE 220 C XL
21
23
22
10
20
12
19
220 C XL
56199
73016
51973
97712C
56047
51468
56239
71003
51141
97777C
97776C
97781C
97479C
97369C
97555
64460
96138
96143
50999
71542
21462
51075
56014
56120
