Manuale di utilizzo
ALIMENTAZIONE - ACCENSIONE
• Questa apparecchiatura è fornita con una spina CEE7 / 7 tipo 16 A e deve essere utilizzata solo su un sistema elettrico monofase a tre fili 230 V
(50 - 60 Hz) con neutro messo a terra. La corrente effettiva assorbita (I1eff) è indicata sul dispositivo, per le condizioni d'uso ottimali. Verificare che
l'alimentazione e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario
cambiare la spina per permettere l'uso del dispositivo in condizioni ottimali. L'utente deve assicurarsi l'accessibilità della presa.
La fonte di corrente di saldatura è prevvista per funzionare sulla rete elettrica 230V -20% +15%. Si mette in protezione se la tensione di alimentazione
è inferiore a 185 Veff o superiore a 265Veff. (un codice predefinito apparirà sul display dello schermo).
• L'accensione si effettua ruotando il commutatore avvio/stop (I-3) sulla posizione I, mentre l'arresto si effettua ruotando sulla posizione 0. Attenzione!
Non scollegare mai dalla presa quando il dispositivo è sotto carica.
COLLEGAMENTO AD UN GRUPPO ELETTROGENO
Questo materiale funziona con dei gruppi elettrogeni a condizione che la potenza ausiliare risponda alle seguenti esigenze:
- La tensione dev'essere alternativa, il suo valore efficace dev'essere di 230V - 20%+15%, e di picco di tensione inferiore a 400 V.
- La frequenza è compresa fra 50 et 60 Hz.
È obbligatorio verificare queste condizioni, perché molti generatori producono dei picchi di alta tensione che possono danneggiare il dispositivo.
USO DELLA PROLUNGA ELETTRICA
Tutte le prolunghe devono avere lunghezza e sezione appropriate alla tensione del dispositivo. Usare una prolunga in conformità con le regolamen-
tazioni nazionali.
Tensione d'entrata
230 V

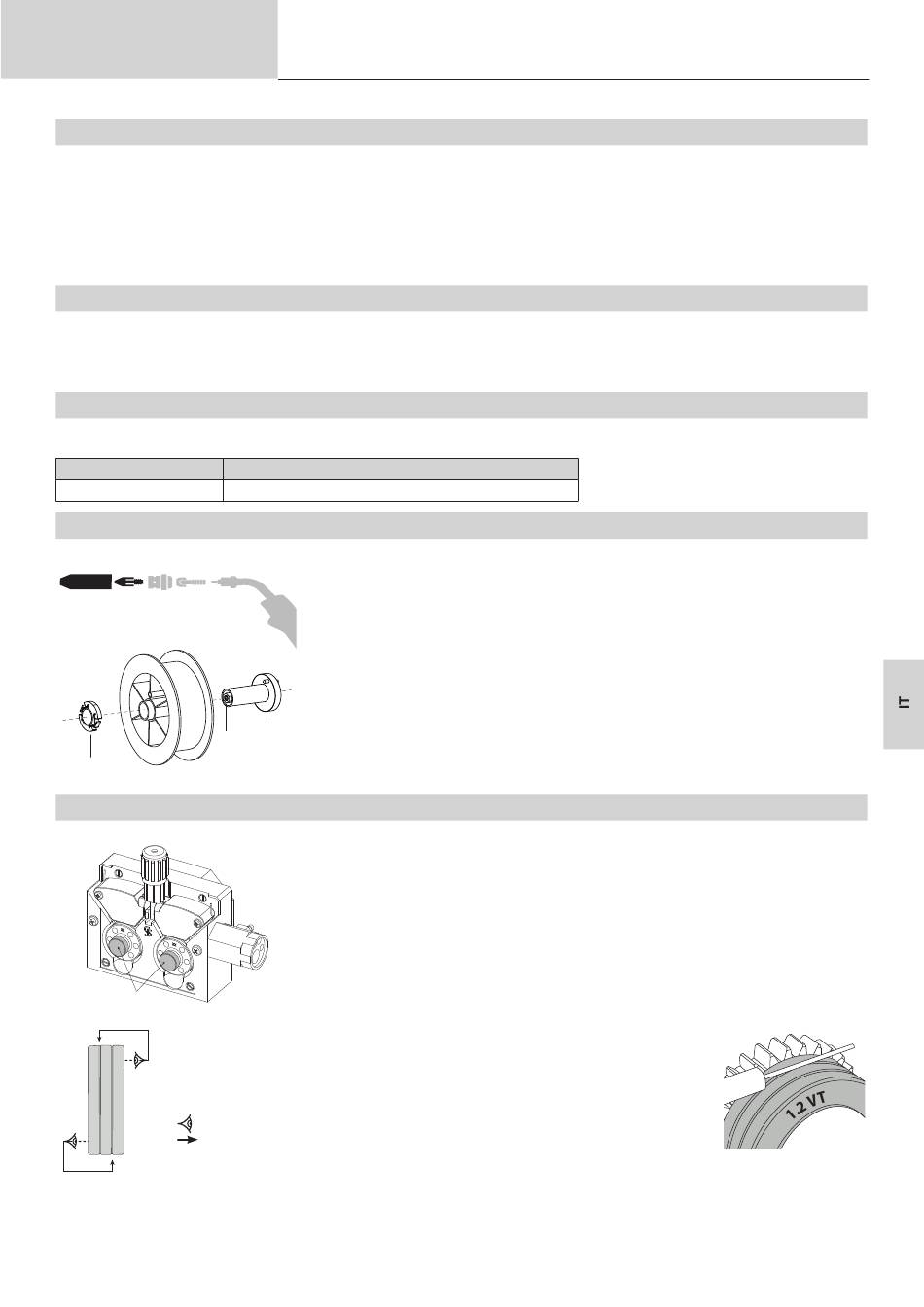

INSTALLAZIONE DELLA BOBINA
a b
b
a
CARICAMENTO DEL FILO D'APPORTO
a
b
- Controllare l'annotazione sul rullo per verificare che i rulli siano adatti al diamentrodel filo e al
materiale del filo (per un filo di Ø 1.2, utilizzare la scanalatura di Ø 1.2).
- Utilizzare i rulli con scanalatura a V per i fili d'acciaio e per gli altri fili duri.
- Utilizzare i rulli con scanalatura a U per i fili di alluminio e gli altri fili in lega, morbidi.
: : annotazione visibile sul rullo (esempio: 1.2 VT)
: scanalatura da utilizzare
Traduzione delle istruzioni
originali
Lunghezza - Sezione della prolunga (Lunghezza < 45m)
2.5 mm²
- Rimuovere il porta ugello (a) e l'ugello porta corrente (b) dalla vostra torcia MIG/MAG.
- Aprire il coperchio del dispositivo.
- Posizionare la bobina sul suo supporto.
- Tenere in considerazione l'aletta di azionamento (c) del supporto della bobina. Per mon-
tare una bobina Ø 200 mm, è consigliato di utilizzare l'adattatore fornito con il prodotto.
c
- Regolare la manopola del freno (b) per evitare durante l'arresto della saldatura che l'iner-
zia della bobina aggrovigli il filo. Generalmente, non stringere troppo, ciò provocherebbe
un surriscaldamento del motore.
Per cambiare i rulli, procedere come segue:
- Allentare la manopola al massimo e abbassarla.
- Svitare le viti di fissaggio del rullo (b).
- Inserire i rulli del motore appropriati per la vostra applicazione e stringere le viti di fissaggio.
I rulli forniti sono dei rulli a doppia scanalatura in acciaio (0,8 e 1,0).
