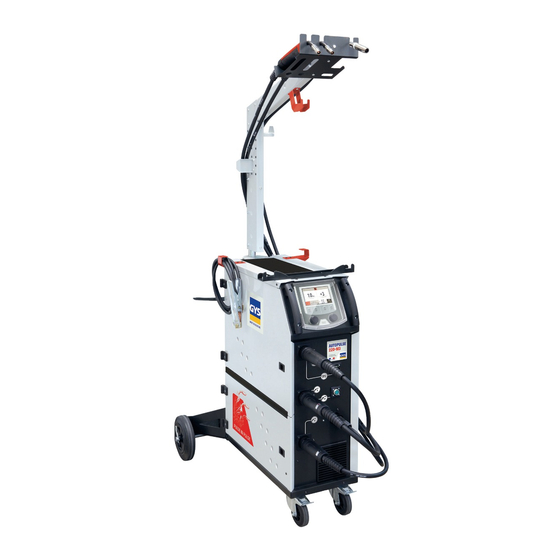

GYS AUTOPULSE 220-M3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. GYS Anleitungen
  4. Schweißgeräte
  5. AUTOPULSE 220-M3
  6. Bedienungsanleitung

GYS AUTOPULSE 220-M3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AUTOPULSE 220-M3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 40

Quicklinks

Diese Anleitung herunterladen
FR
2-5 / 6-22 / 108-116
EN
2-5 / 23-39 / 108-116
DE
2-5 / 40-56 / 108-116
ES
2-5 / 57-73 / 108-116
NL
2-5 / 74-90 / 108-116
IT
2-5 / 91-107 / 108-116
73502_V7_21/11/2019
AUTOPULSE
220-M3
www.gys.fr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GYS AUTOPULSE 220-M3

Inhaltszusammenfassung für GYS AUTOPULSE 220-M3

  • Seite 1 AUTOPULSE 2-5 / 6-22 / 108-116 220-M3 2-5 / 23-39 / 108-116 2-5 / 40-56 / 108-116 2-5 / 57-73 / 108-116 2-5 / 74-90 / 108-116 2-5 / 91-107 / 108-116 www.gys.fr 73502_V7_21/11/2019...
  • Seite 3 AUTOPULSE 220-M3 FR - Prémonter les vis manuellement sans les bloquer. UK - Put the screws manually without tightening them. DE - Montieren Sie die Schrauben ohne sie festzuziehen. ES - Premontar los tornillos manualmente sin bloquearlos. RU - установить винты вручную без блокировки.
  • Seite 5 AUTOPULSE 220-M3 1ÈRE UTILISATION / ERSTE VERWENDUNG / FIRST USE / ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / I° UTILIZZO / EERSTE GEBRUIK / PRIMERA UTILIZACIÓN / 1º USO / 首次使用 / 初めてご使用になる前に - Avant la première utilisation de votre appareil, merci de vérifier la présence de nouvelles mises à jour.

  • Seite 40: Sicherheitsanweisungen

    AUTOPULSE 220-M3 SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, die nicht in der Anlei- tung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind.

  • Seite 41: Brand- Und Explosionsgefahr

    AUTOPULSE 220-M3 Metalle entstehen giftige Dämpfe. Entfetten und reinigen Sie diese zuvor. Die zum Schweißen benötigten Gasflaschen müssen in gut belüfteter, gesicherter Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich stehend und sichern Sie sie z.B. mithilfe eines entsprechenden Fahrwagens gegen Umkippen. Informationen zum richtigen Umgang mit Gasflaschen erhalten Sie von Ihrem Gaslieferanten.

  • Seite 42: Hinweis Über Die Methoden Zur Reduzierung Elektromagnetischer Felder

    AUTOPULSE 220-M3 Dieses Gerät ist mit der Norm EN 61000-3-12 konform. Dieses Gerät ist dann mit der Norm EN 61000-3-11 konform, wenn die Netzimpedanz an der Übergabestelle zum Versorgungsnetz niedriger als die maximale zulässige Netzimpedanz Zmax = 0.349 Ohm ist.

  • Seite 43: Transport Der Schweissstromquelle

    - Schutzgitter gegen senkrecht fallendes Tropfwasser • Die Versogung-, Verlängerung- und Schweißkabel müssen komplett abgerollt werden um ein Überhitzen zu verhindern. Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. Schweißkriechströme können Erdungsleiter zerstören, die Schweißanlage und elektrische Geräte beschädigen und die Erwärmung der Bauteile verursachen, die zum Brand führen können.
  • Seite 44 AUTOPULSE 220-M3 BEDIENFELD 1- Zugrifftaste zu den verschiedenen Menüs und Einstellungen 2- Einstellknopf für linke Anzeige 3- Einstellknopf für rechte Anzeige VERSORGUNG - INBETRIEBNAHME • Die Geräte besitzen einen Schutzkontaktsstecker (Schukostecker) (EEC7/7) und müssen an eine einphasige, geerdete 230V/16A (50-60Hz) Schutz- kontaktsteckdose angeschlossen werden.

  • Seite 45: Montagevorgang Der Spulen Und Der Brenner (Abb. 3)

    AUTOPULSE 220-M3 MONTAGEVORGANG DER SPULEN UND DER BRENNER (ABB. 3) • Entfernen Sie die Düse (III-F) sowie das Kontaktrohr (III-E) aus dem Brenner. • Öffnen Sie die Abdeckung des Gerätes. III-A : • Positionnieren Sie die Drahtrolle auf dem Drahtrollenhalter: - Beachten Sie den Fixierdorn auf dem Drahtrollenhalter.

  • Seite 46: Halbautomatisches Schweissen (Mig/Mag-Modus)

    AUTOPULSE 220-M3 Einstellung Verfahren: zur Einstellung der verfahrenspezifischen Parameter: • MIG-MAG : Material/Gas (Synergische Schweißparameter), Drahtdurchmesser, Schweißverfahren (Manuell, Dynamic STD, usw.), Brennertaster-Modus. • Energie: Einstellung des Energie-Modus zum Schweißen mit energischen Kontrolle von einer DMOS (siehe Kapitel «ENERGIEMODUS»). : Fenster zum Programmaufruf-Modus.

  • Seite 47: Mig-Mag-Schweissen

    AUTOPULSE 220-M3 MIG-MAG-SCHWEISSEN • MIG-MAG Manueller Modus Parameter Bezeichnung Einstellungen Beschreibung und Hinweise Drahtgeschwindig- 0.5 - 20 m/min Menge des Schweißzusatzwerkstoffs und des Schweißstroms. keit Spannung 10 - Umax Einstellung der Schweißleistung Glättet den Schweißstrom mehr oder weniger gleichmässig. Wird entsprechend der Drossel -4 >...
  • Seite 48 AUTOPULSE 220-M3 • MIG-MAG Puls Das Prinzip besteht darin, den Schweißstrom mit hoher Stromstärke zu pulsieren, um den Draht zu feinen Tropfen zu verschmelzen, bevor der Draht mit dem Teil in Kontakt kommt. Die Frequenz der Tröpfchenabscheidung und die diffuse Energie werden perfekt gesteuert. Dies hilft, die Badtemperatur zu kontrollieren, das Aussehen der Schnüre zu verbessern, Spritzer zu vermeiden und die Benetzung und Penetration zu verbessern.
  • Seite 49 AUTOPULSE 220-M3 Parameter Bezeichnung Einstellungen Beschreibung und Hinweise Drahtgeschwindig- 0.5 - 20 m/min Menge des Schweißzusatzwerkstoffs und des Schweißstroms. keit Spannung 10 - Umax Einstellung der Schweißleistung Glättet den Schweißstrom mehr oder weniger gleichmässig. Wird entsprechend der Drossel -4 > +4 Schweißposition eingestellt.
  • Seite 50 AUTOPULSE 220-M3 MIG/MAG-SCHWEIßZYKLEN 2T Standard: T hotstart I blackout Dstart Gas post-Flow T burn-back T crater Filler I crater Filler Soft-start Beim Druck auf den Brennertaster startet die Gasvorströmung. Berührt der Draht das Werkstück, zündet ein Puls den Lichtbogen und der Schweißzyklus startet.

  • Seite 51: Brenners In Der Option

    AUTOPULSE 220-M3 2T Puls: T hotstart T downslope T upslope I blackout Dstart Gas post-Flow T burn-back T crater Filler I crater Filler Soft-start Beim Druck auf den Brennertaster startet die Gasvorströmung. Berührt der Draht das Werkstück, zündet ein Puls den Lichtbogen. Dann folgen Hot- Start und Stromanstieg, der Schweißzyklus beginnt.
  • Seite 52 AUTOPULSE 220-M3 +Pot 10 Anschlussplan für Push Pull-Brenner mit Potentiometer (10 KΩ) -Pot 3 (53068) 1 - Wahl der Einstellung (Geschwindigkeit oder Bogenhöhe) 2 - Orange LED (Bogenhöhe) 3 - Grüne LED (Geschwindigkeit) 4 - Schrittweite (Geschwindigkeit oder Bogen gemäß Taste 2) 5 - Dekrement (Geschwindigkeit oder Bogen gemäß...
  • Seite 53 AUTOPULSE 220-M3 PARAMETER Der Anzeige-Modus ermöglicht den Zugang zu mehr oder weniger detaillierten Schweißeinstellungen. - Easy: vereinfachte Anzeige der Einstellungen: kein Zugang zum Schweißzyklus. - Expert: vollständige Anzeige ermöglicht die Einstellung der Dauer und Zeiten der verschiedenen Phasen des Schweißzyklus.
  • Seite 54 AUTOPULSE 220-M3 TRACEABILITY Diese Schnittstelle zur Verwaltung des Schweißens erlaubt es, alle Schritte der Schweißvorgänge während der Fertigung zu speichern bzw. nach- zuverfolgen, Schweissraupe für Schweissraupe. Diese qualitätssichernde Vorgehensweise garantiert die Qualität einer nachfolgenden Analyse und Bewertung, der Berichterstellung und der Dokumentation der gespeicherten Schweißparameter. Diese Funktion entspricht der Norm EN 3834. Die Speicherung dieser Daten ist durch einen Export auf einen USB-Stick möglich.

  • Seite 55: Fehler, Ursachen, Lösungen

    AUTOPULSE 220-M3 Oben links werden der Projektname Am Ende jeder Schweissraupe öffnet Die Bestätigung kann erfolgen durch und die Nummer der Schweissraupe sich ein Fenster zur Identifizierung das Bedienfeld oder durch Drücken des angezeigt. : Nummer der Lage, Nummer der...

  • Seite 56: Mit Beweglichen Komponenten Zusammenhängenden Verletzungsgefahr

    AUTOPULSE 220-M3 "Einstellbereich von 15 bis 20l/min. Gasdurchfluss zu niedrig. Reinigen Sie das Basismetall." Gasflasche leer. Diese ersetzen Schlechte Gasqualität. Das Gas ersetzen. Vermeiden Sie Luftzug und schützen Sie den Belüftung oder Einfluss des Windes. Schweißbereich. Poröse Schweißnaht. Verstopfte Gasdüse.
  • Seite 110 AUTOPULSE 220-M3 PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / ERSATZTEILE / ЗАПЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO...
  • Seite 111 AUTOPULSE 220-M3 Carter plastique / Plastic housing / Kunststoffgehäuse / Contenitore plastico 56199 Bouton noir 28mm / Button black 28mm / Knopf schwarz 28mm / Tasto nero 28mm 73016 Clavier / Keyboard / Tastatur / Tastiera 51973 Circuit IHM / MMI circuit / HMI-Schaltung / 97466C Poignée plastique / Plastic handle / Kunststoffgriff / Circuito IHM(interfaccia)
  • Seite 113 AUTOPULSE 220-M3 SPÉCIFICATIONS TECHNIQUES / TECHNICAL SPECIFICATIONS / TECHNISCHE DATEN / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ / TECHNISCHE GEGEVENS / SPECIFICHE TECNICHE AUTOPULSE 220-M3 Primaire / Primary / Primär / Первичка / Primaire / Primario 230 V - 1~ Tension d’alimentation / Power supply voltage / Stromversorgung / Напряжение питания / Voedingsspanning / Tensione di...
  • Seite 114 AUTOPULSE 220-M3 ICÔNES / SYMBOLS / SYMBOLE / ICONOS / ZEICHENERKLÄRUNG / СИМВОЛЫ - Attention ! Lire le manuel d’instruction avant utilisation. - Caution ! Read the user manual. - Achtung! Lesen Sie die Betriebsanleitung. - Cuidado, leer las instrucciones de utilización.
  • Seite 115 AUTOPULSE 220-M3 - Alimentation électrique monophasée 50 ou 60Hz - Single phase power supply 50 or 60Hz - Einphasige Netzversorgung mit 50 oder 60Hz - Alimentación eléctrica monofásica 50 o 60 Hz - Однофазное напряжение 50 или 60Гц - Enkel fase elektrische voeding 50Hz of 60Hz - Alimentazione elettrica monofase 50 o 60Hz - Tension assignée d’alimentation.
