2.2 Thermostate mit Tauchrohr

(Typ 5313, 5314, 5315, 5317 und 5318)
Die Einbaulage ist beliebig.
Wenn die Klemmschraube gelöst wird,
kann das Tauchrohr zur leichteren Montage
abgezogen werden.
Die bei Typ 5317 und 5318 mitgelieferte
Andruckfeder muss nach einer evtl. Demon-
tage unbedingt wieder in die Tauchhülse
eingelegt werden, um eine sichere Funktion
des Thermostaten zu gewährleisten.
Das Tauchrohr muss auf seiner gesamten
Länge vom strömenden Medium umspült
werden.

3. Elektrischer Anschluss

Beim Anschluss sind die einschlägi-
gen Vorschriften, insbesondere die
VDE 0100 zu beachten.
Der Anschluss soll nach den Anschlussbil-
dern, vorrangig nach den Klebeschildern im
Gehäusedeckel der Thermostate vorgenom-
men werden.
1. Gehäuse öffnen.
2. Anschlussleitung (Ø5 bis 10 mm, Lei-
tungsquerschnitt max. 2,5 mm
die Gehäuseverschraubung nach Schalt-
bild auf die Anschlussklemmen führen.
3. Schutzleiter auf Gehäuseklemme "PE"
führen.
Darauf achten, dass bei Geräten mit
Wiedereinschaltsperre der Wiederein-
schaltknopf frei beweglich bleibt!
Typ 5317 System I mit Umschaltkontakt, System II mit
Öffnungskontakt und Wiedereinschaltsperre
2
) durch
Typ 5318 System I und II mit Umschaltkontakt

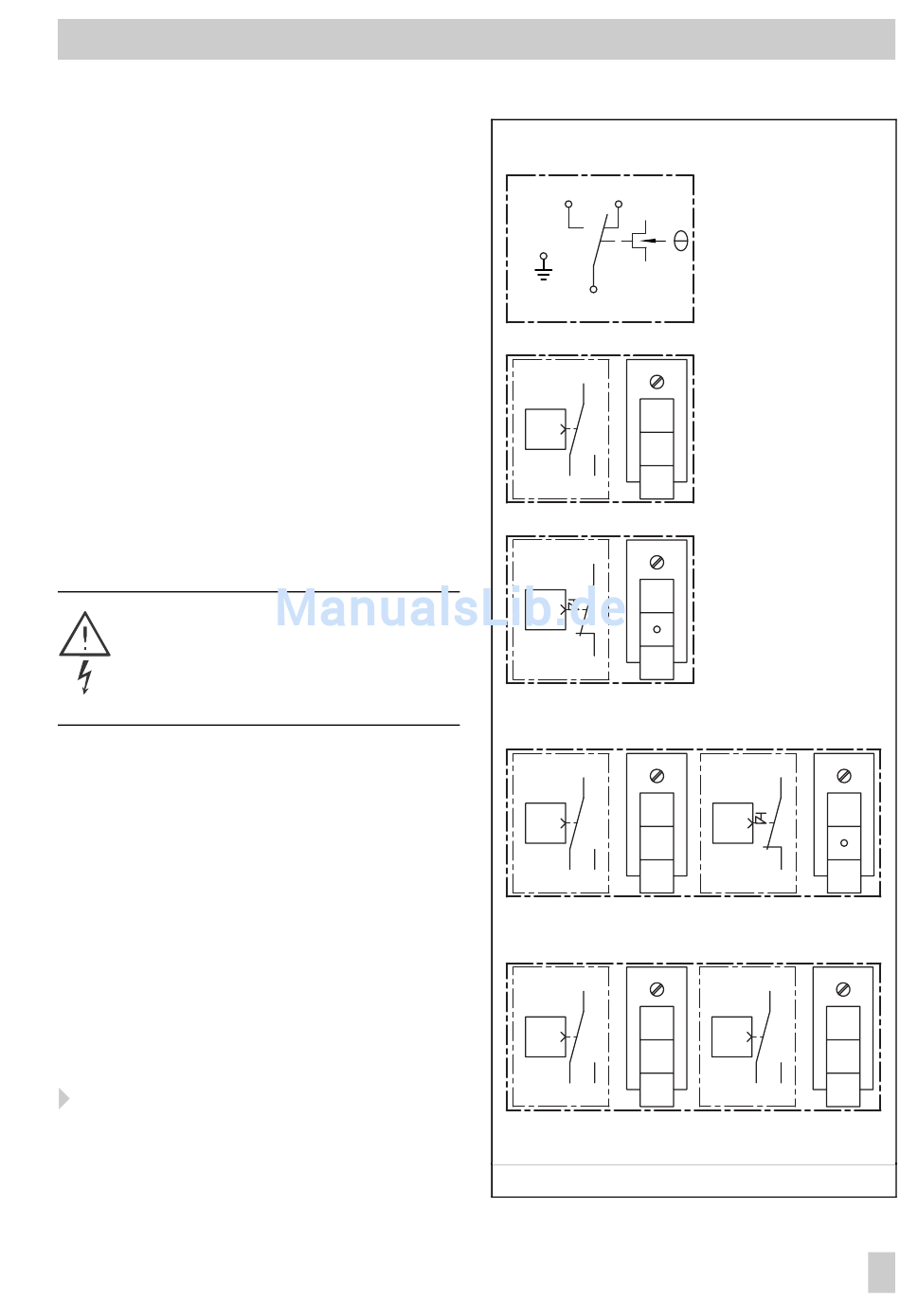

Bild 2 ⋅ Anschlussbilder
Elektrischer Anschluss
2 4
1
1
1
ϑ
2
4
2 4
1
1
ϑ
2
2
1
1
ϑ
2
4
2 4
1
1
ϑ
2
4
2 4
Typ 5312
mit Umschaltkontakt
Typ 5313 und 5314
mit Umschaltkontakt
Typ 5315
mit Öffnungskontakt und
Wiedereinschaltsperre
1
1
ϑ
2
2
1
1
ϑ
2
4
2 4
5
