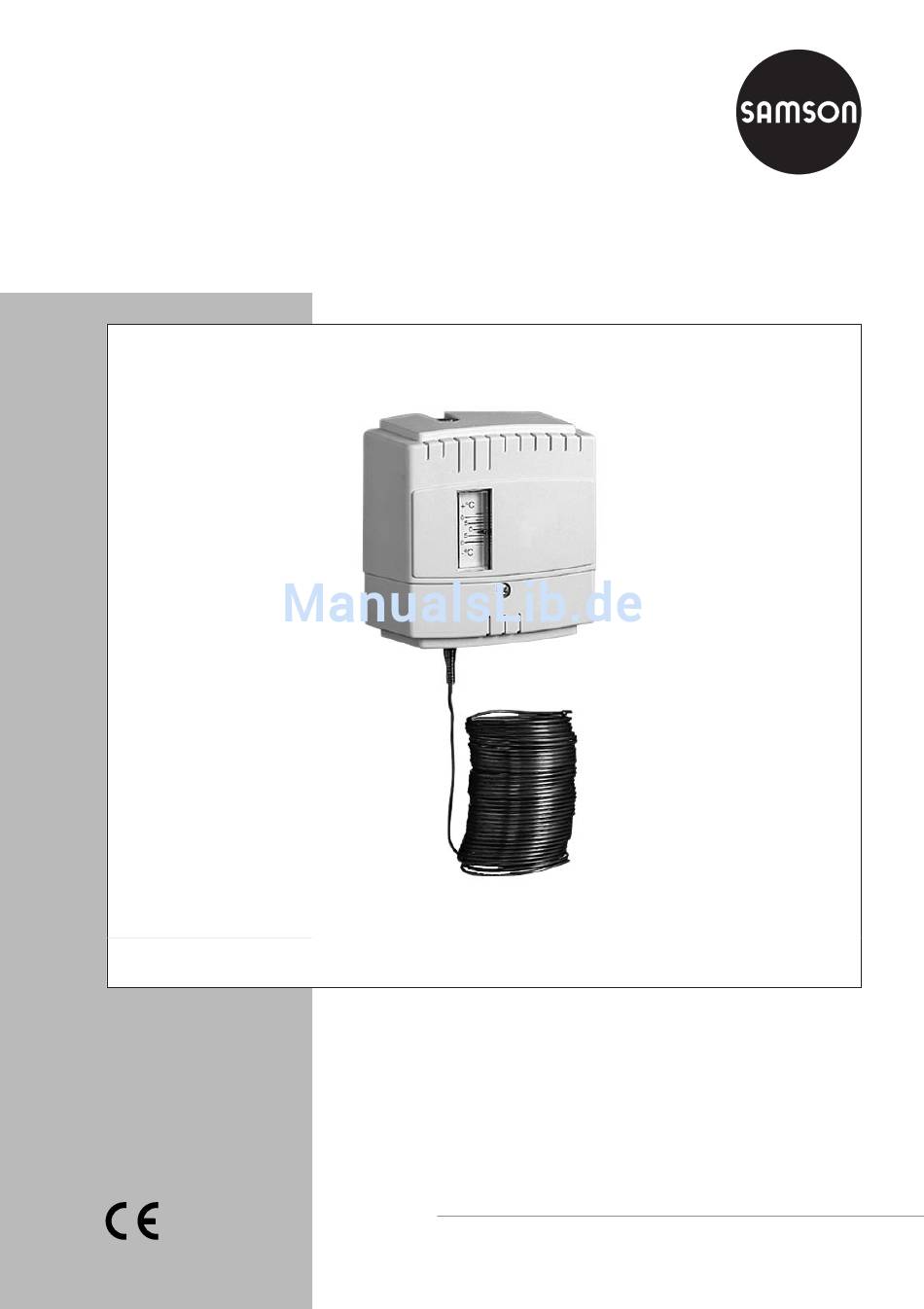

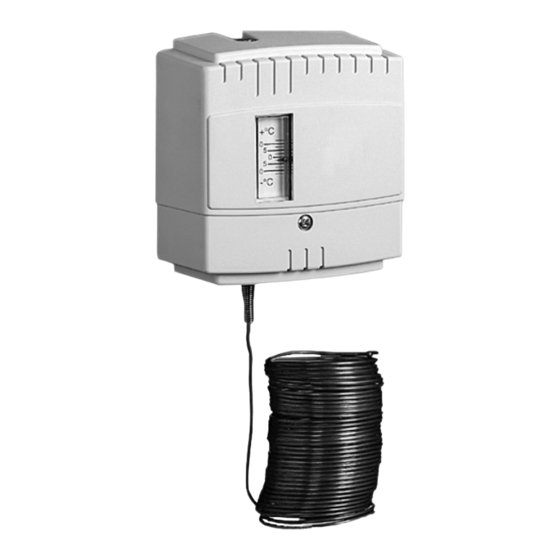

- Seite 1 Thermostate Frostschutzthermostat Typ 5312-2 Bild 1 · Frostschutzthermostat Typ 5312-2 Einbau- und Bedienungsanleitung EB 5207 Ausgabe September 2008...
- Seite 2 Bedeutung der Hinweise in der vorliegenden Einbau- und Bedienungsanleitung GEFAHR! ACHTUNG! Warnung vor gefährlichen Situationen, die Warnung vor Sachschäden zum Tod oder zu schweren Verletzungen führen Hinweis: Ergänzende Erläuterungen, In- formationen und Tipps EB 5207...
-
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Beachten Sie zu Ihrer Sicherheit die folgenden Hinweise zur Montage, Inbetriebnahme und zum Betrieb des Thermostats: Das Gerät darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem Betrieb dieses Produktes vertraut ist, montiert und in Betrieb genommen werden. Fachpersonal im Sinne dieser Einbau- und Bedienungsanleitung sind Personen, die auf Grund ihrer fachlichen Ausbildung, ihrer Kenntnisse und Erfahrungen sowie ihrer Kennt- nisse der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögli-... -
Seite 4: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise Aufbau und Wirkungsweise Umgebungstemperatur Der Frostschutzthermostat Typ 5312-2 erfüllt Das Gerät wird für eine Umgebungstempe- die Funktion eines Temperaturwächters: ratur von 22 °C geeicht. Überschreitet die Temperatur am Tempera- Bei höherer Umgebungstemperatur sinkt der tursensor den eingestellten Sollwert, löst der Schaltpunkt um 0,08 %/K. -
Seite 5: Einbau
Einbau Einbau Elektrischer Anschluss ACHTUNG! Lebensgefahr durch Stromschlag! Beachten Sie beim Einbau des Thermostats Beim Anschluss sind die einschlägi- die folgenden Anweisungen, um Beschädi- gen Vorschriften, insbesondere die gungen am Thermostat zu vermeiden und VDE 0100 zu beachten. die Funktion nicht zu beeinträchtigen: –... -
Seite 6: Sollwerteinstellung
Sollwerteinstellung Sollwerteinstellung Maße in mm Gewünschte Sollwerttemperatur an der Ein- stellschraube mit einem Schraubendreher nach Skala einstellen. Einstell- schraube EB 5207... - Seite 7 EB 5207...
